可调节式直线振动筛

简述:可调节式直线振动筛主要的特点就是:客户可以根据物料筛分工艺调节直线振动筛的角度。

0.074-5适用粒度mm:

适用物料:化工、食品、塑料磨料、陶瓷等行业中干式粉状物料的筛分。

厂家微信

厂家直销
一对一指导
上门安装
质保1年

全国统一销售热线 0373-2682 333

免费获取报价

可调节式直线振动筛

大汉振动筛实体厂家

可调节式直线振动筛为DZSF-0815型,客户可以根据物料筛分工艺调节直线振动筛的角度。该机接触物料部分均为304不锈钢材质,网架为不锈钢结构设计,配备有进料仓,调节进料仓插板可以控制进料速度。

可调节式直线振动筛

一、可调节式直线振动筛工作原理

DZSF系列可调节式直线振动筛为双振动电机驱动。当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃或向前作直线运动,从而达到对物料进行筛选和分级的目的。适用于粒度在0.074—5mm,含水量小于7%,无粘性的各种干式粉状或颗粒状物料的筛分。大给料粒度不大于10mm。

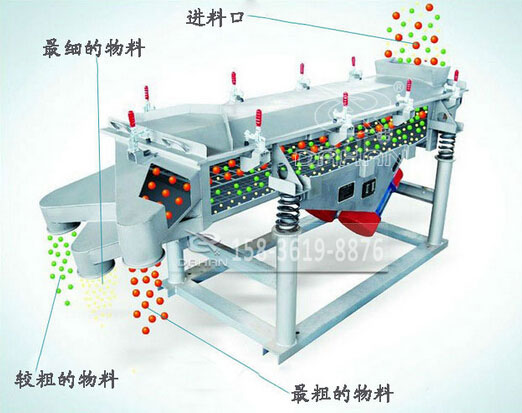

直线振动筛工作原理

二、可调节式直线振动筛工作特点

可调节直线振动筛特点


可调节式直线振动筛产品筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。

三、可调节式直线振动筛主要适用行业



可调节直线振动筛适用行业

该产品广泛适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。

四、可调节式直线振动筛型号说明


D----------------------------------电机(振动源)
Z----------------------------------直线(运转轨迹)
SF---------------------------------筛分机
0815------------------------------筛面尺寸(800mm宽x1500mm长)
1----------------------------------一层(一层筛网二个出料口)
S---------------------------------(304不锈钢)钢板材质

五、可调节式直线振动筛结构说明

本筛机主要由筛箱、筛框、筛网、进料仓、振动电机、电机台座、减振弹簧、支架等组成。

1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。

2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。

3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、进料仓:首先物料投入进料仓,调节进料仓插板控制进料速度,投料均匀。

5、振动电机(使用与维修方法详见振动电机使用说明书)。

6、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。

7、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。

8、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。
