振动筛 > 产品中心 > 振动电机

振动电机是各类振动机械的通用激振源,可广泛应用于矿山、冶金、煤炭、电力、建筑材料、化工、铸造、轻工食品、医药、粮食、水泥、港口、铁路、除尘、涂装、PCB电镀等行业。

大汉振动电机优势

定子:纯铜漆包线绕组采用真空浸漆工艺达到F极绝缘等级;接线盒:抗氧化防锈连接片优质树脂胶灌封防水绝缘安全保护;偏心块:调整偏心块夹角即可无极调节激振力满足各种工作需求;轴承:国产优质品牌精密,低噪,耐磨损,超长使用寿命。

振动电机型号及参数

YZO振动电机技术参数
YZO振动电机
YZD振动电机技术参数
YZD振动电机

YZU振动电机技术参数

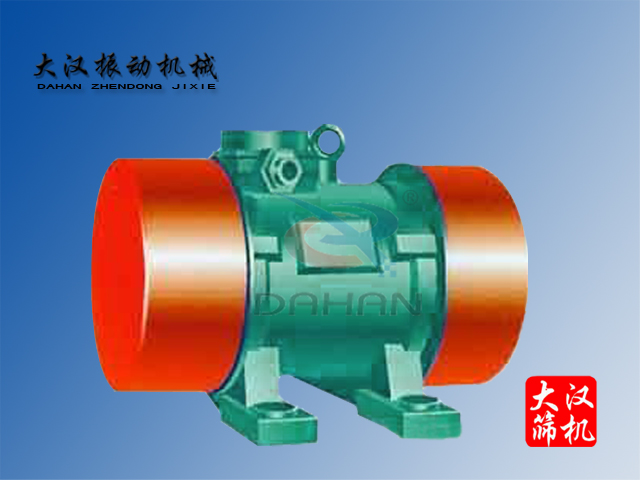

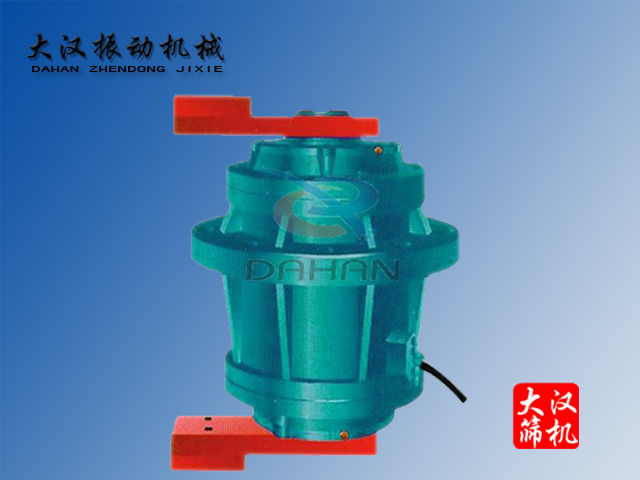

YZU振动电机
YZS振动电机技术参数
YZS振动电机

振动电机原理图

振动电机是动力源与振动源结合为一体的激振源,振动电机是在转子轴两端各安装一组可调偏心块,利用轴及偏心块高速旋转产生的离心力得到激振力。振动电机振动频率范围大,只有激振动力与功率配合得当才能降低机械噪音。振动电机有按起动与运行方式分类、按运转速度分类等六种分类。

YZS振动电机型号说明图片展示

振动电机结构展示图

振动电机偏心块角度调整展示图

振动电机偏心块调整方法

调整振动电机偏心块方法:将中心轴放松,将两块偏心块重合(电机两头),激振力就能提升很多,同时得出偏心块的夹角越小激振力就越大。

方法一:
改变振动电机上、下重锤的相位角,可以改变物料在筛网上的运动轨迹和停留时间,为使筛机适应各种不同物料所需的分离状态,如物料的分布、处理量、分离效率、过网率等各种变化,应将它调整到最佳状态。

方法二:
上重锤不可调整角度,打开设备机座底桶调整孔,松开下重锤固定螺栓,根据所筛分物料的运动轨迹,向出料口反方向调整上、下重锤的相位角,上紧固定螺栓。然后将少量物料放在筛网上面,让筛机运转,做筛面物料运动轨迹检查,如处理参数达到最佳效果时,停机上紧固定螺栓,调整完成(切记上紧固定螺栓)。

方法三:
附加重块的调整:在上、下重锤的一侧装有附加重块,它的作用是增减筛机的激振力。您可以根据您设备的层数、物料比重等不同因素来增加或减少附加重块。非专业人士切勿随意增加或减少附加重块。

振动电机安装方法

1、将接线盒外部擦干净,剥掉电缆线部分的绝缘。

2、卸下出线压盖、电缆导套、密封圈、接线盒盖。

3、将出线压盖,电缆导套,密封圈套上电缆,然后把电缆的电力芯线和接地芯线分别接到接线柱和接地螺钉上,并注意导线裸露部分不要露在弓型垫圈外。当振动电机可在380V、660V两种电压下运行时,用户可根据自己需要按下图接线。

4、装好密封圈、电缆导套、出线压板和接线盒盖。

5、拆装中应注意保护振动电机的隔爆面不要损伤,装配时应涂204-1防锈油,装好后隔爆面须严密贴合。电缆在接线盒与不振动的固定卡之间须有一个自然悬垂,即接线盒至不振动的固定卡之间的电缆长度应比其线距离长400-700mm。
