首页 > 产品中心 > 拍击筛

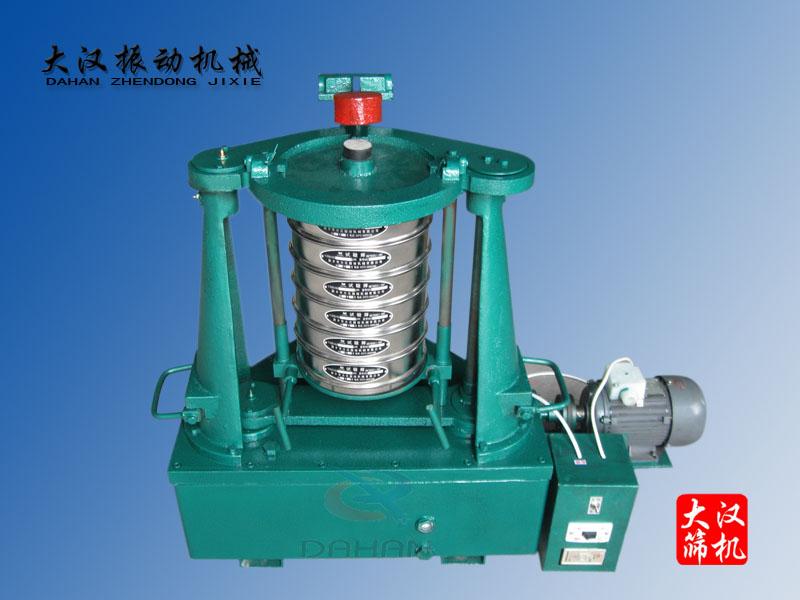

拍击筛又叫拍击式标准振筛机,主要用于普通磨料的粒度组成检查和超硬材料的分级及粒度检测。

拍击筛工作原理

拍击筛电机通过同步带,带动齿轮变速后使主轴转动,主轴带动偏心轮使滑板带动试验筛左右摇动,同时带动顶杆齿轮转动,顶击拍锤,拍击试验筛,使试验筛、分样筛中的物料筛分。

拍击筛视频

金属粉末检测

检测磨料

拍击筛参数

序号 名称 单位 数值
1 筛子直径 毫米 φ200、φ100、φ75
2 筛子层数 7
3 200试验筛 1
4 旋转次数 次/分 290±6
5 拍击次数 次/分 156±3
6 拍击高度 毫米 38±6
7 底盘水平度 mm/min ≤0.6
8 旋转行程 毫米 25
9 电动机 千瓦 0.37
10 外形尺寸 毫米 433*432*785
11 筛机重量 公斤 128
12 CR控制范围 rpm 0.001~1500
13 CS控制范围 rpm 10-7~1500
14 扭矩范围 Nm 2×10-8~0.2
15 振荡频率 Hz 10-5~100
16 法向力 N 最小0.01,±5
17 温度控制范围 -40~200

应用行业

拍击筛(拍击式标准振筛机)分多种特性的产品。适用于普通磨料粒度组成检查、超硬材料生产分级及料度组成检查,亦广泛应用于地质、冶金、粉体、化工、建工、水泥、医药、国防等部门科研、生产、实验室,对物料进行筛分检测。

拍击筛主要应用范围在化肥,建筑,化工,食品,医药,金属等行业中

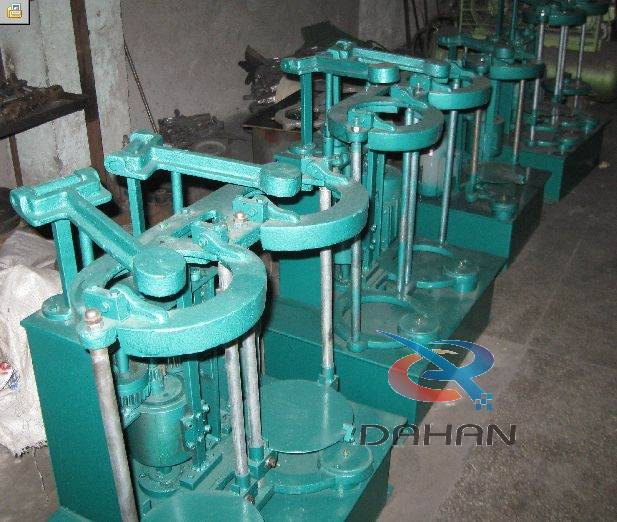

拍击筛结构说明:

拍击筛结构:电机,压盖,电抗器,顶杆,锁扣,拍锤等。

拍击筛装筛格部分主要是用来固定筛框,方便进行振动和拍击筛分而设计的。

拍击筛的人工润滑和自动润滑分辨是人工润滑的筛机有4个注油孔。

拍击筛自动停车功能,自动停车是针对一些用户进行设计的,为防止筛机多长时间的无人运转。

拍击筛在使用前需要进行试机,这样主要是为了防止在使用时出现一些操作上的错误。

1.装筛格部分:作一次定位。在托盘上好放,好取为准95型将丝杆下面的罗母拧紧。200型将托盘两侧的顶丝拧紧。

2.润滑部分:有人工润滑和自动工润滑两种。 95型机体上部有4个注油孔,为人工定时注油。润滑各摩擦件。自动润滑:向机座内注入一定高度的润滑机油,当转动轴转动时,给油环把润滑油送到各个需要润滑的位置。请注意机座内加油九公斤。 200型有五个人工定期注油处。

3.自动停车装置:由拨动开头、按钮、中间继电器、时间继电器组成。定时多少调时间继电器上的±±键即可。

4.接电源试机:电控盒上的线接入电源,开车前将拍块下面的顶杆提起,看电动机的回转方向与红头的指向是否相同,相同时方可放下顶杆。本机安装在有地脚螺栓的水平基础上,按电工规程安装电路与接地。接通电源开机前将拍块下面的顶杆提起。电机的转向与电机上的红箭头方向相同时方可将顶杆放下来。

拍击筛使用方法

1.电机转动方向必须正确,按箭头所指方向(三相电机)提起顶杆后,开机检查转动方向,如不对将三相中的两相交换线头单相电机出厂前已经调好方向。

拍击筛操作规程

2.上下滑板应定期加油。

3.设备运转前须固定。

4.设备带有定时装置,用户可调节使用时间,开机后到时自动停机。调节时间前两位为分钟,后两位为秒
