当前位置:首页 > 产品中心 > 标准试验筛
标准试验筛

  • 100mm

  • 200mm

  • 300mm

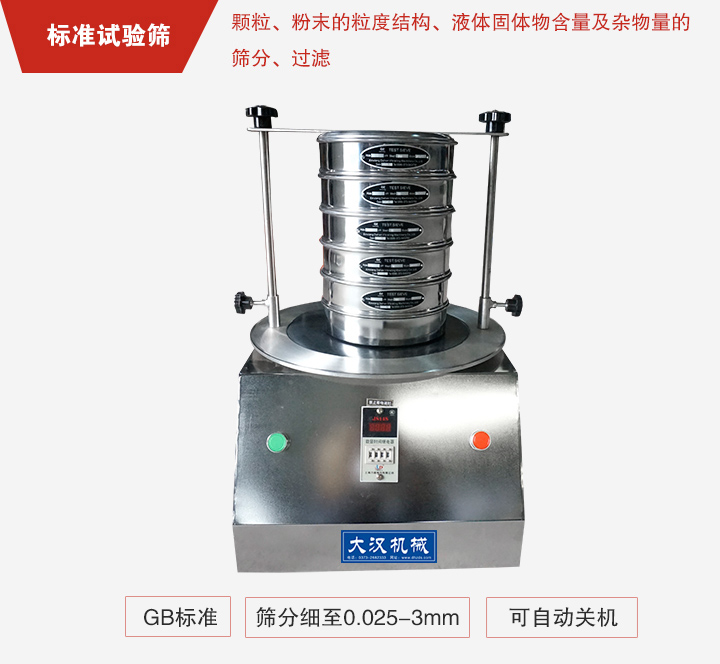

标准试验筛

110-7100元/台详情咨询

标准试验筛是一种用于粒度测量的仪器,可以快速有效地测量 125 mm 至 20 μm 的固体颗粒尺寸。

75mm/100mm/200mm/300mm直径:

20µm-63mm孔径尺寸:

45kg重量:

适用:在20µm-63mm的测量范围内分离和分类高达 2 kg 的样品

标准:ISO3310-1:1990R20/3、R20、R40/3系列

选型要点:

筛网类型:编织网(0.02mm-2.36mm)/穿孔板(:1mm-125mm)/电成型(75μm—5μm)

筛网材质:不锈钢/黄铜/塑料

筛孔选择:圆孔/方孔

厂家直销 一对一导购送货上门质保一年

标准筛|试验筛|分样筛|实验筛产品概述:

标准试验筛又叫作为标准筛、试验筛、实验室振筛机、分样筛、检查筛、标准分析筛、标准检验筛等,有直径200mm、300mm等型号,广泛应用于磨料、地堪、冶金、药典、冶金、化工、医药、粉粒、建材、国防、地质等部门的科研生产、试验室、质检室以及高等院校试验室对颗粒状、粉状物料的粒度结构、液态类固体物含量及杂物量筛分、过滤、检测。

标准试验筛介绍

大汉机械设计生产的标准试验筛是具有定时自动关机、可确保试验重复性,功能全面,操作简单的粒度分析仪器,可将一种颗粒料同时精密分出2—7个粒子段,具有噪音小、重量轻、平台操作无须固定等特点。

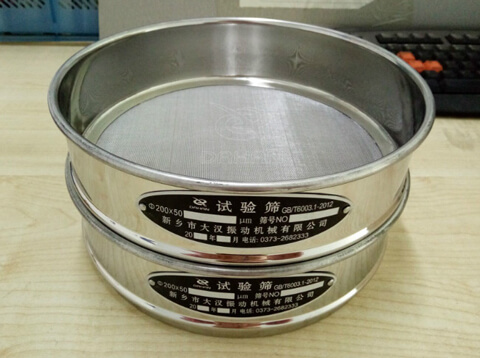

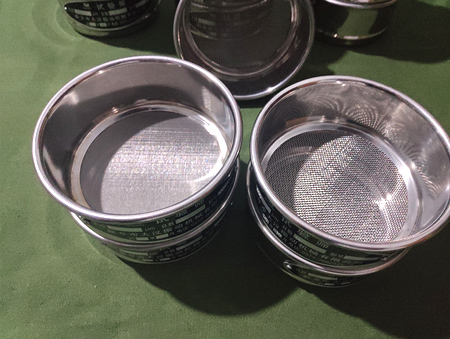

不锈钢标准试验筛

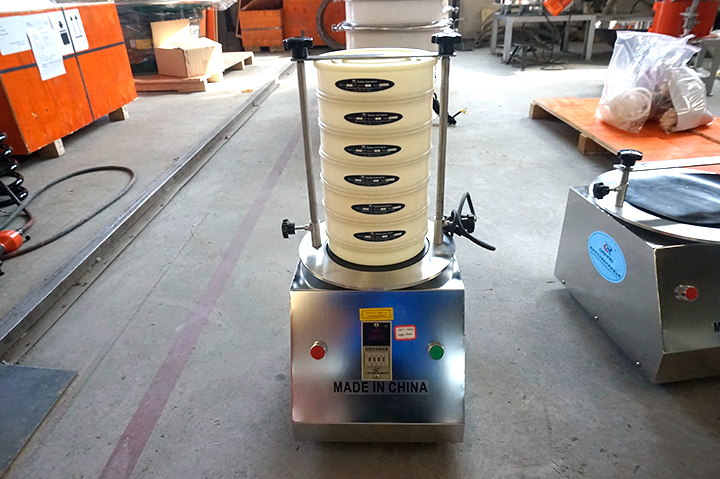

塑料标准试验筛

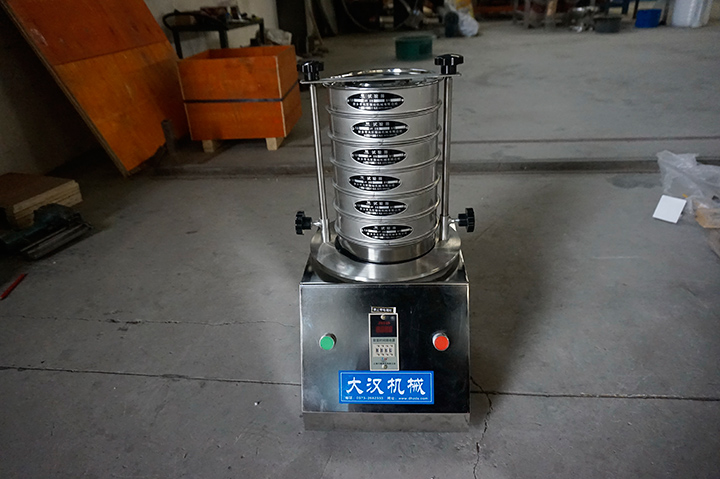

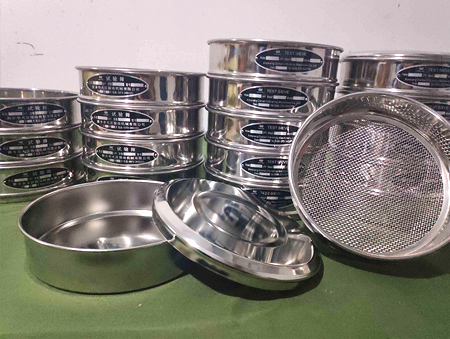

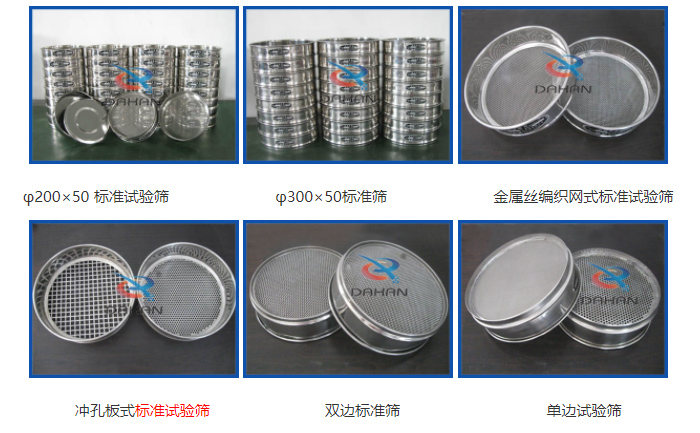

标准试验筛图片展示

标准试验筛型号

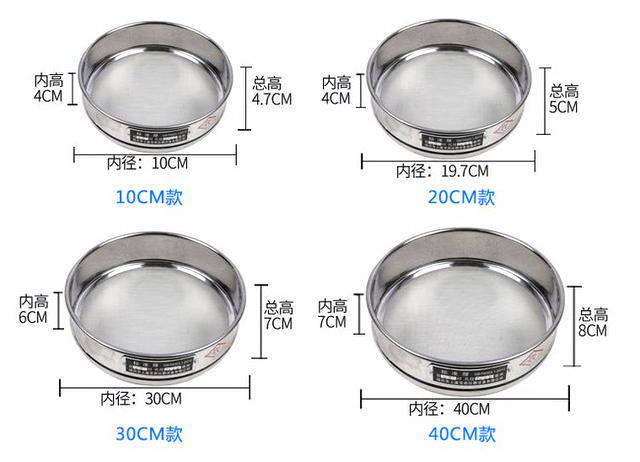

标准筛规格

序号 名称 适用 规格
1 标准土壤筛 分析土壤的粒度分布,可分离不同细度的土壤 0.075mm、0.25mm、0.5mm、1mm、2mm、2.5mm、3mm、4mm、5mm、6mm、7mm、8mm、9mm、10mm、12mm、13mm、20mm、40mm、60mm
2 标准砂石筛 沙子、淤泥和黏土的测定 2.5、5、10、16、20、25、31.5、40、50、63、80、100mm,加底盖或2.36、4.75、9.5、16、19、26.5、31.5、37.5、53、 63、75、90mm,加底盖
3 标准药典筛 医药粉末、药剂、医药颗粒进行分析和检测 10目、24目、50目、65目、80目、100目、120目、150目、200目
4 石子专用标准筛 用于测定沙子、骨料、土壤的粒度分布 1、1.7、2.5、3.15、5、7.1、10、16、20、25、35.5、40、45、56、63mm
5 水泥专用标准筛 检测水泥的细度 共5只,另含有底和盖,规格有0.125、0.71、0.9、5、20mm
6 骨料专用标准筛 确定骨料粒度分布 80、60、50、40、30、25、20、10、5、2、1、0.5、0.2、0.075mm

标准试验筛工作原理

标准试验筛筛是以YZU立式振动电机作为整机振动源,通过振动电机带动上部振动盘振动,再通过振动盘传导至安放在振动盘上部筛框上,然后由需要检测目数的筛框把小于筛网孔径的物料颗粒筛分至下层筛框,如此层层筛选,使每层筛框内只留相同粒度的物料,达到不同粒度的分离并确定此物料的粒度组成,使Φ200型筛框中的物料能非常有效的起到过滤、分级、筛分目的。

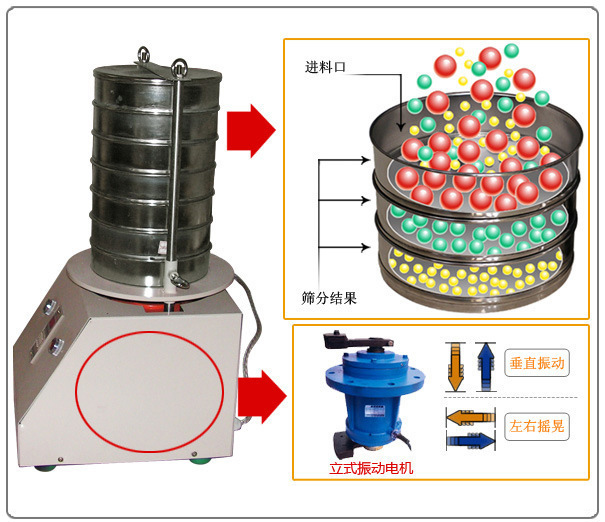

标准试验筛原理图

标准试验筛网分类

试验筛图片 Woven mesh test sieve chart Perforated plate test sieve chart Electroforming test sieve chart
织网试验筛 孔板试验筛 电铸试验筛
筛面 Woven mesh close-up Perforated plate close-up Electroforming close-up
直径 75mm/200mm/300mm 200mm/300mm 75mm
筛网尺寸 2.36mm-0.038mm ≥3mm 500mm-5μm
材料 不锈钢/黄铜/锡青铜 红铜 不锈钢
标准 SO3310-2:1990 R20/3、R20、R40/3 SO3310-2:1990 R20/3、R20、R40/3 SO3310-2:1990 R20/3、R20、R40/3
Feature Low cost, wide application range, light weight, durable The most wear-resistant, suitable for materials with high density, large impact on the screen surface, and irregular shapes The highest accuracy, used in high-precision laboratory scenarios

标准筛|试验筛|分样筛|实验筛产品特点

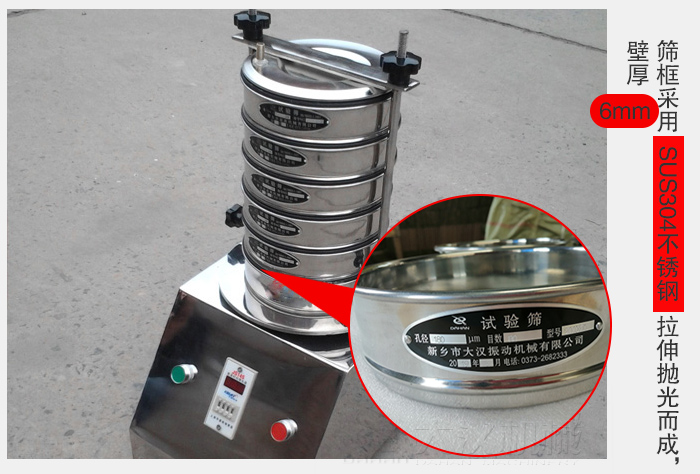

1、筛框采用SUS304(0Cr18ni9)不锈钢拉伸抛光而成,壁厚0.6毫米,表面光可鉴人,整体成型坚固耐用,没有磁性,筛网与筛框通过锡焊固定,不会松弛,能耐300度以下高温。

标准试验筛做工特点图片展示

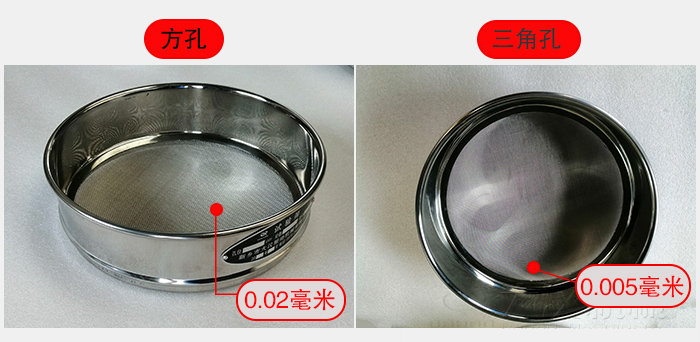

2、网孔,因按网孔标记所以不同时间生产的同一规格网孔一致。金属丝编织试验筛,网孔尺寸方孔可至0.02毫米(20微米)三角孔网孔尺寸可至0.005毫米(5微米),筛网按B6003.1-1997标准编织。符合国际标准ISO3310-1:1990R20/3,R20,R40/3系列;

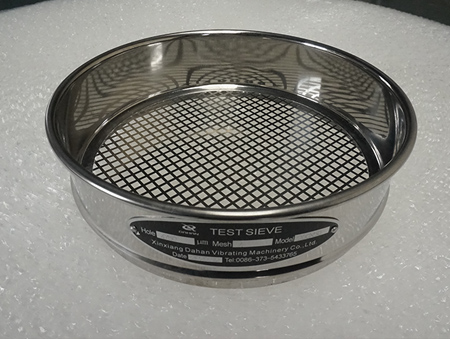

标准试验筛筛孔孔径大小展示图

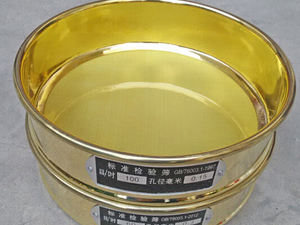

筛网材质有黄铜H80、不锈钢SUS304.并可经电镀,化学加工可使筛面光滑耐磨,同时经纬丝结点固定在一起,网孔长期使用不会变形。

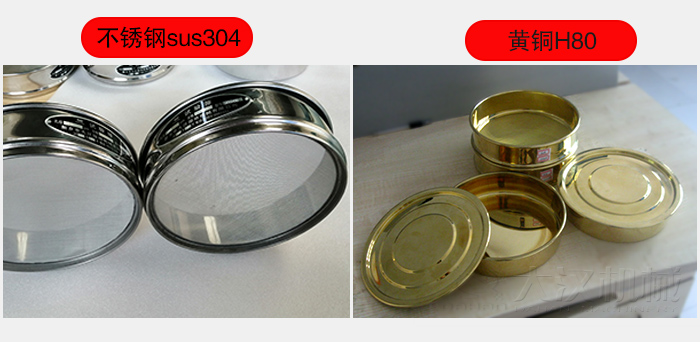

标准试验筛材质展示图

3、冲孔板试验筛,按GB6003.2-1997标准加工。符合国际标准ISO3310-2:1990R20/3,R20,R40/3系列。同时我公司也生产与φ200标准试验筛配套的拍击式试验筛机、标准筛机。拍击式试验筛机、标准筛机符合国家标准,多可安装8层标准振动筛,设备装有定时器可定时关机,保证每次生产或试验的一致性。

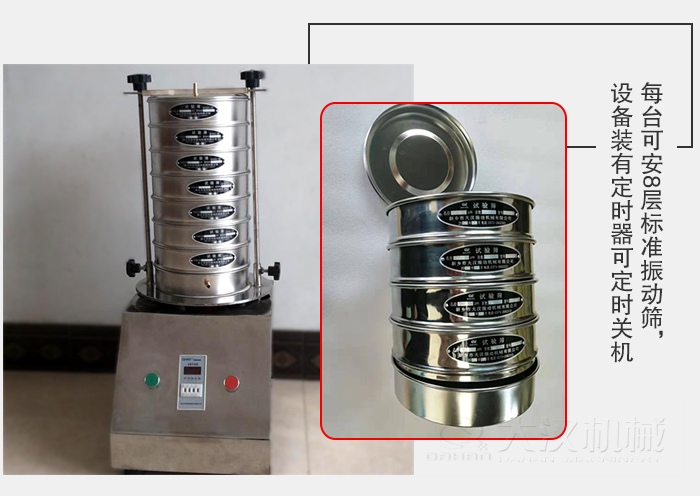

标准试验筛筛框层级配套展示图

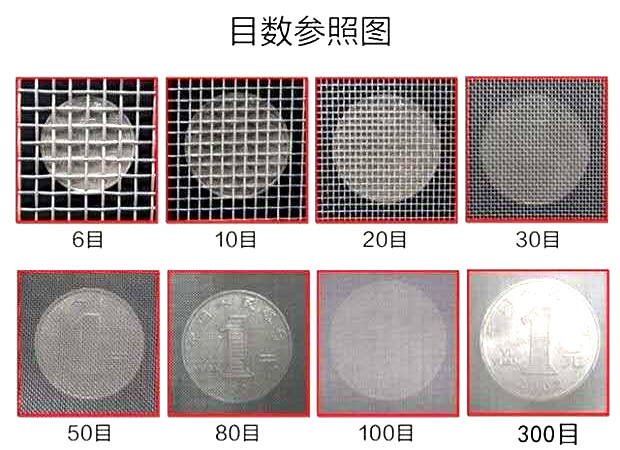

标准试验筛目数与孔径对照表

标准试验筛目数

目数 孔径(mm) 目数 孔径(mm) 目数 孔径(mm)
2目 12.5 45目 0.4 220目 0.065
3目 8 50目 0.355 240目 0.063
4目 6 55目 0.315 250目 0.061
5目 6 60目 0.28 280目 0.055
6目 4 65目 0.25 300目 0.050
8目 3 70目 0.224 320目 0.045
10目 2 75目 0.2 325目 0.043
12目 1.6 80目 0.18 340目 0.041
14目 1.43 90目 0.16 360目 0.040
16目 1.25 100目 0.154 400目 0.0385
18目 1 110目 0.15 500目 0.0308
20目 0.9 120目 0.125 600目 0.026
24目 0.8 130目 0.112 800目 0.022
26目 0.71 140目 0.105 900目 0.020
28目 0.68 150目 0.100 1000目 0.015
30目 0.6 160目 0.096 1800目 0.010
32目 0.58 180目 0.09 2000目 0.008
35目 0.50 190目 0.08 2300目 0.005
40目 0.45 200目 0.074 2800目 0.003

标准试验筛配套检验筛框规格表

标准筛\标准试验筛)筛网有网孔要GB6003.1-1997金属丝编织网与网孔要求GB6003.2-1997冲孔板筛网两种。

筛框规格表

适用范围

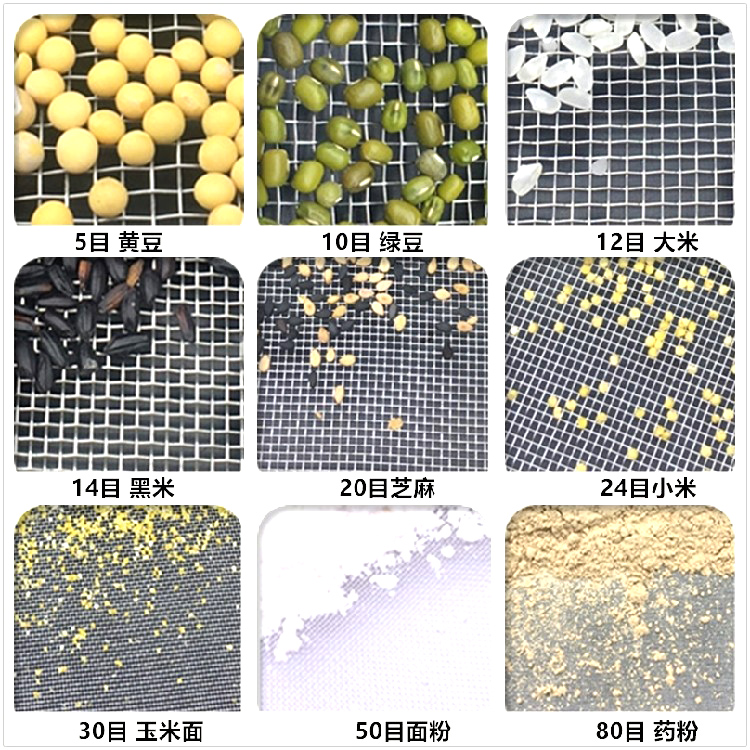

广泛用于磨料,地堪,冶金,药典,化工建材等行业颗粒物料筛分和粒度检测,具体物料由:谷物,氢氧化钙,白石灰,煤炭,铝膏,美甲用的宝石,水煤浆,白土,玻璃粉,石英砂,钢丸,肥料,饲料,面粉,煤泥,干沙,茶叶,珍珠岩,树脂,塑料颗粒,铁粉,合金粉末等

标准试验筛可筛分物料展示

标准试验筛操作步骤

使用步骤讲解

1、标准试验筛要水平放置,并检查电源连接是否正确,检查筛机振动部位,确保不与其它物体接触;

2、根据物料的属性和大小,选用合适的筛框;

3、按筛框孔径的大小,从小到大从下到上依次叠放;

4、把物料放入上端的筛框中,然后根据筛框总高度调整调节杆高度,然后对筛框进行定位压紧;

5、准确使用定时器,设定运行时间后,启动试验筛开始工作;

6、试验筛停止工作后,要放开锁紧螺母,取下压板小心去掉筛框;

7、切断电源。

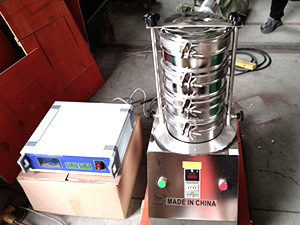

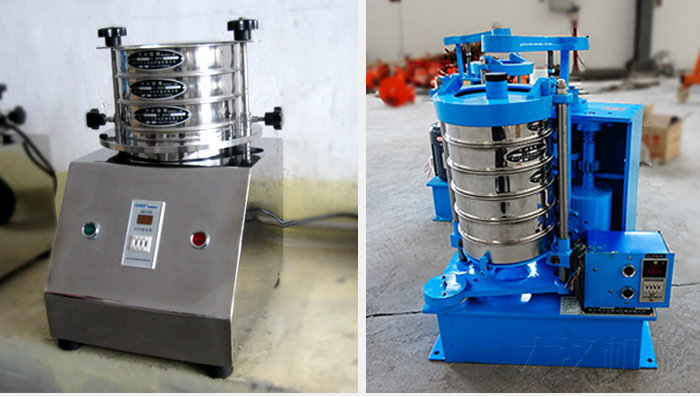

标准筛|试验筛|分样筛|实验筛产品配套使用

使用图片
