首页> 产品中心 > 旋振筛

旋振筛的工作原理

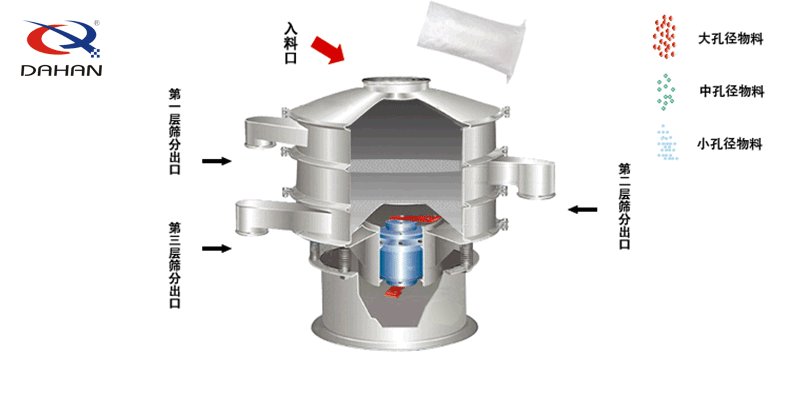

旋振筛工作原理动图

立式振动电机作为旋振筛的主要动力来源,上下两端安装有偏心锤将电机的旋转换成,水平-垂直-倾斜三次元运动,然后将这个运动传递给筛面,使物料在筛面上做外扩渐运动,旋振筛具有物料运行的轨迹长,筛面利用率高等优点,可以对物料进行精筛分,概率筛分等。

旋振筛的主要结构

旋振筛结构运行原理

旋振筛主要由振动电机,筛网,清网装置,网架,减震弹簧,底座等部分组成,是集筛分、除杂为一体的振动筛分设备。

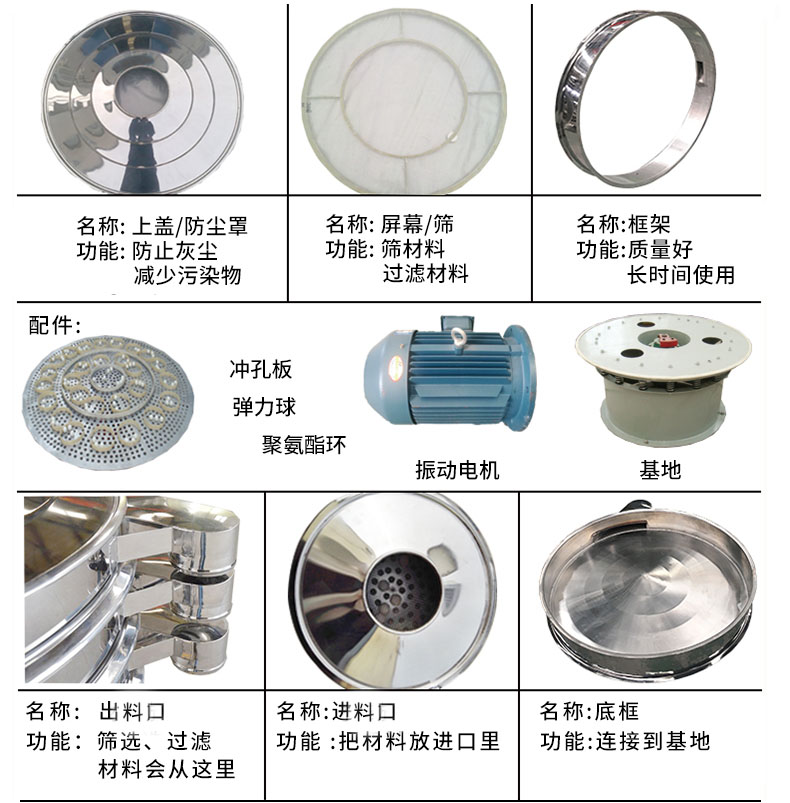

旋振筛各个部件及功能详情介绍

旋振筛的型号及参数

型 号 DH-600 DH-800 DH-1000 DH-1200 DH-1500 DH-1800 DH-2000
直径mm Φ600 Φ800 Φ1000 Φ1200 Φ1500 Φ1800 Φ2000
筛网面积m 0.24 0.45 0.67 1.0 1.6 2.43 3.01
筛网规格(目) 2-500
进料粒度mm <Φ10 <Φ15 <Φ20 <Φ30
振次rpm 1500 1500 1500 1500 1500 1500 1500
有效筛面直mm Φ560 Φ760 Φ930 Φ1130 Φ1430 Φ1760 Φ1960
层数 1-5
功率Kw 0.25 0.55 0.75 1.1 1.5 2.2 3

旋振筛偏心块调节

调节旋振筛的相位角时,需求将底框的束环松开移到一面,而后咱们看到筛机内的振动电机,将振念头当心掏出,松开偏幸块的不变螺栓,凭据电机上的刻度盘来调解出所需求的相位角,而后将电机放回原处,将各部位螺栓拧紧。全部安设好往后,开机实验是否到达所需结果。另有另一种调解筛分功效的技巧:调解振动电机上附加的重块(位于偏幸块的附近),如许能够增长振动筛的激振力,从而到达所需的筛分结果。
