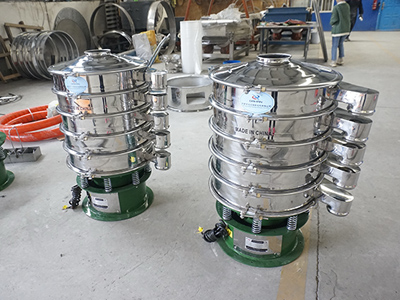

三次元振动筛

三次元振动筛

电机功率:3kw

筛网面积:3.01m

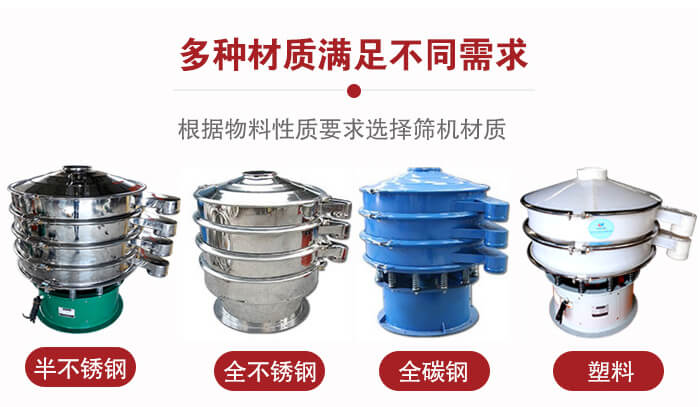

简述:从材质上分标准型旋振筛和普通型旋振筛的,标准型的是与物料接触部分为304不锈钢材质,底座为碳钢材质,普通型的通体为普碳钢材质,三次元振动筛型号是从φ400-φ1800mm直径,三次元振动筛价格根据材质和直径大小、层数价格不同。

全国统一销售热线 0373-2682 333

免费获取报价

产品介绍



三次元振动筛概述:




三元次振动筛是一种高精度细粉筛分机械,根据外形结构被部分客户称呼为圆形振动筛,确切点讲这种圆形的振动筛根据国家相关标准叫“旋振筛”,由于其振动运转原理很多企业也称之为“三次元振动筛分过滤机”。从材质上分标准型旋振筛和普通型旋振筛的,标准型的是与物料接触部分为304不锈钢材质,底座为碳钢材质,普通型的通体为普碳钢材质,三次元振动筛型号是从φ400-φ1800mm直径,三次元振动筛价格根据材质和直径大小、层数价格不同。

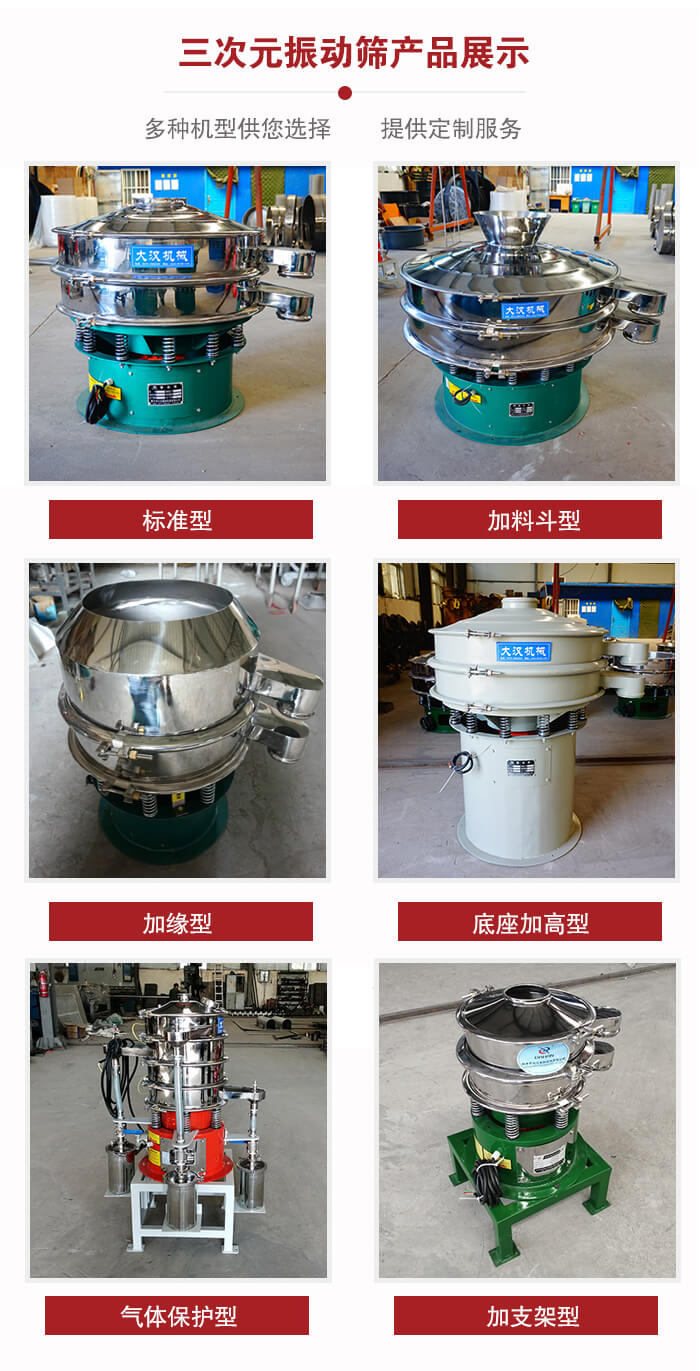

三次元振动筛型号

三次元振动筛工作原理:

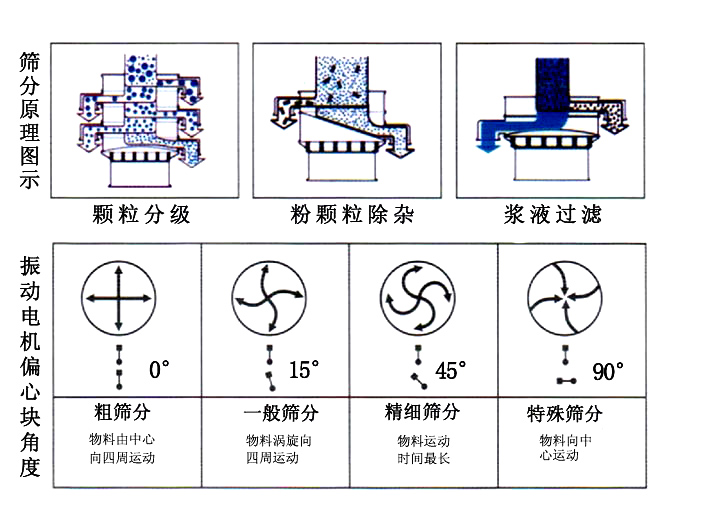

三次元振动筛工作原理是利用电机轴上下安装的重锤(不平衡重锤),将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面,使物料在筛面上做外扩渐开线运动,故该系列振动筛称之为旋振动筛。旋振筛具有物料运行的轨迹长,筛面利用率高等优点,调节上、下两端重锤的相位角,可改变物料在筛面上的运动轨迹.可以对物料进行精筛分、概率筛分等。

三次元振动筛外形结构和技术参数:

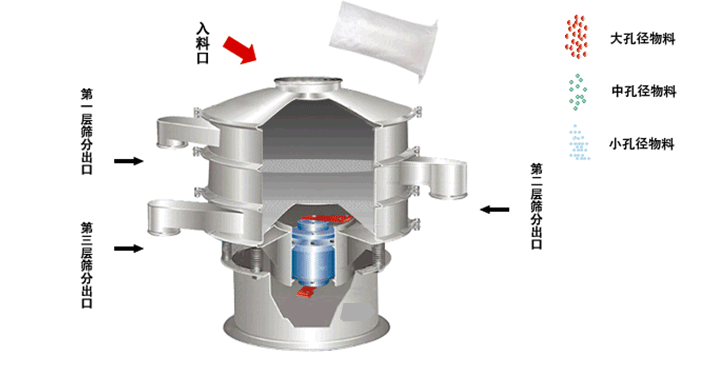

三次元振动筛外形结构图



型 号

DH-600

DH-800

DH-1000

DH-1200

DH-1500

DH-1800

DH-2000

直径mm

Φ600

Φ800

Φ1000

Φ1200

Φ1500

Φ1800

Φ2000

筛网面积m

0.24

0.45

0.67

1.0

1.6

2.43

3.01

筛网规格(目)

2-500

进料粒度mm

<Φ10

<Φ15

<Φ20

<Φ30

振次rpm

1500

1500

1500

1500

1500

1500

1500

有效筛面直mm

Φ560

Φ760

Φ930

Φ1130

Φ1430

Φ1760

Φ1960

层数

1-5

功率Kw

0.25

0.55

0.75

1.1

1.5

2.2

3

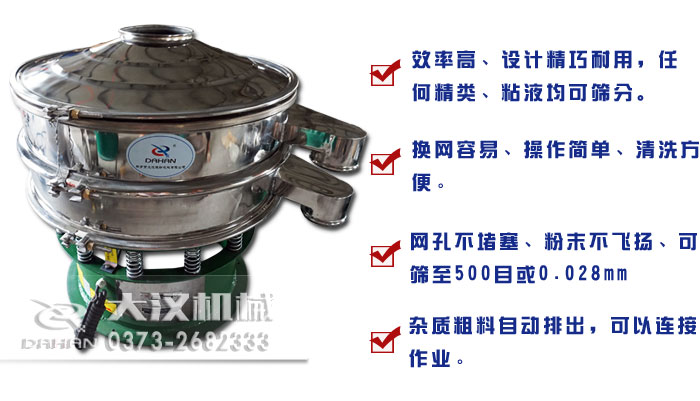

三次元振动筛的特点:



1、独特网架设计,筛网使用时间长久,换网快,只需3-5分钟。
2、体积小,节省空间、移动方便。
3、筛网最高可以达到五层。

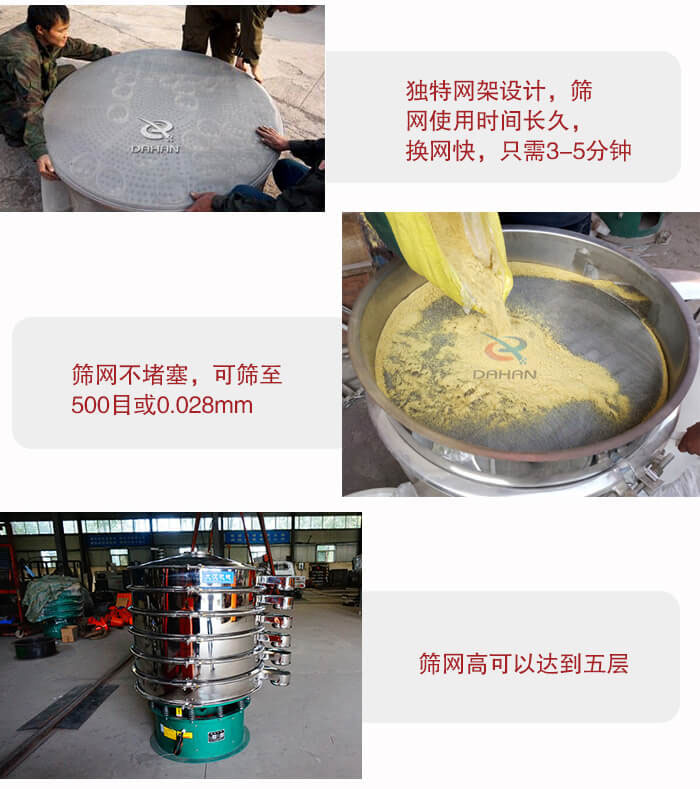

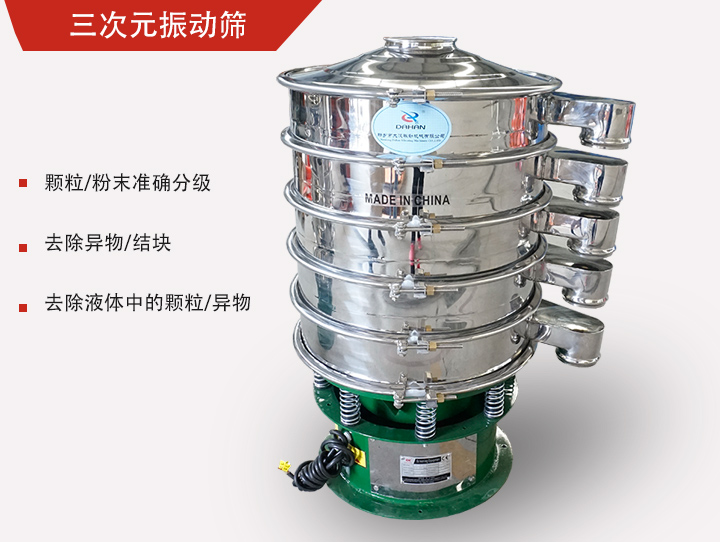

三次元振动筛特点

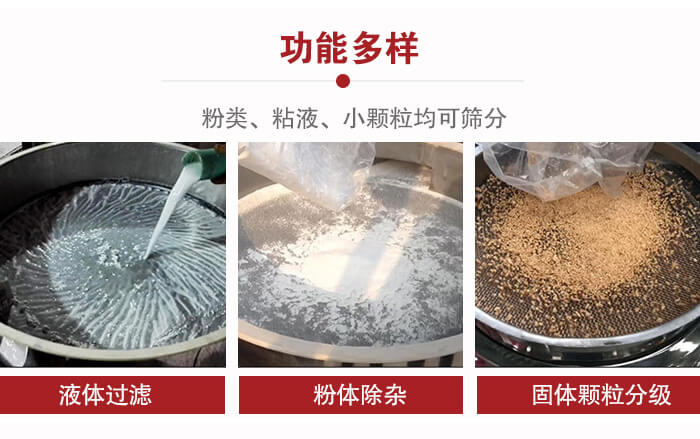

三次元振动筛使用的行业:

化工行业:树脂、涂料、工业药品、化妆品、油漆、中药粉等。
食品行业:糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。
金属、冶金矿业:铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。
公害处理:废油、废水、染整废水、助剂、活性碳等。

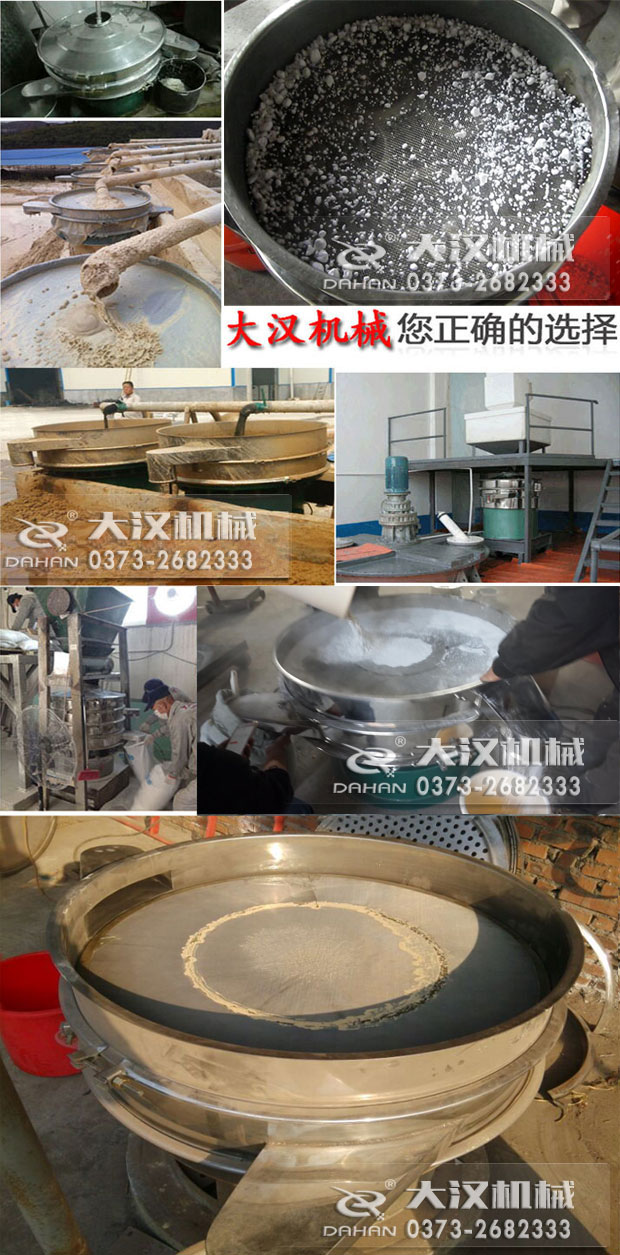

三次元振动筛应用案例

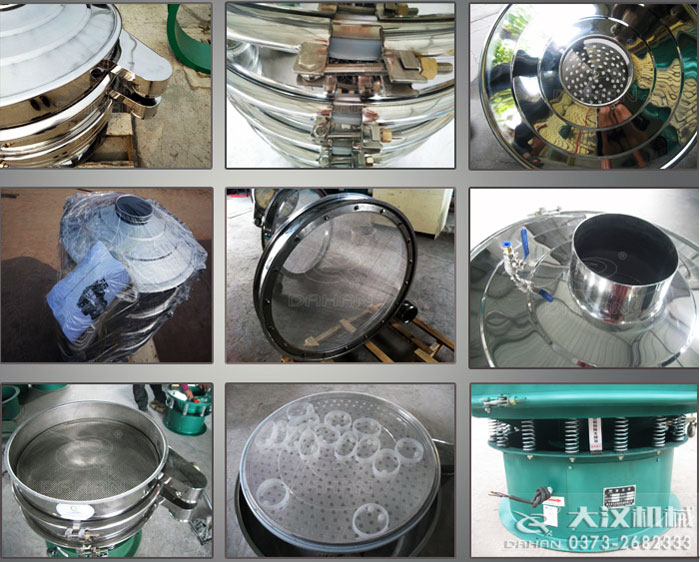

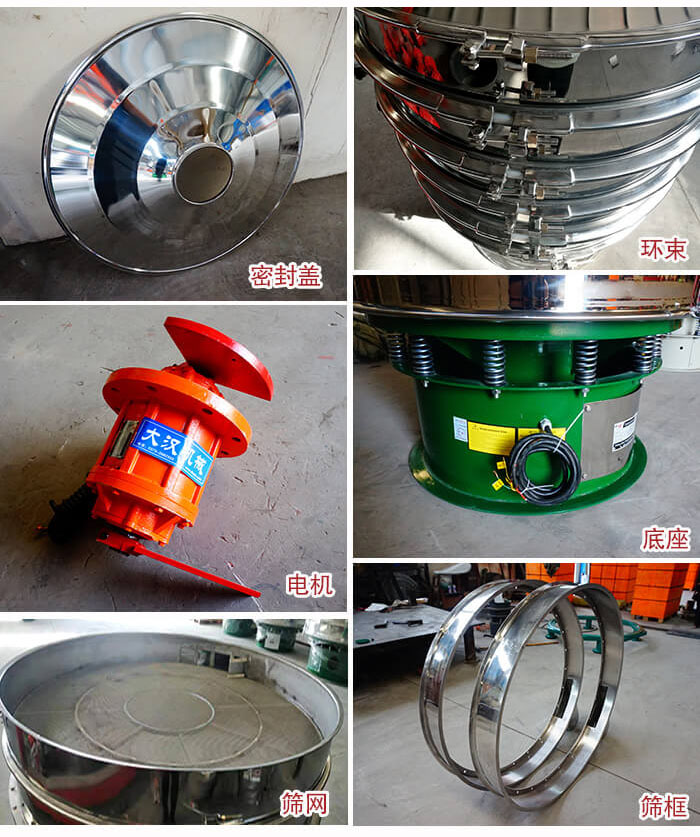

三次元振动筛细节:



三次元振动筛细节

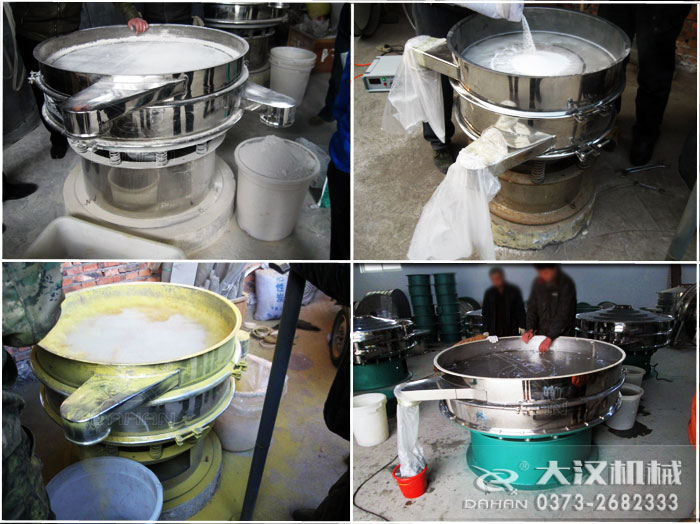

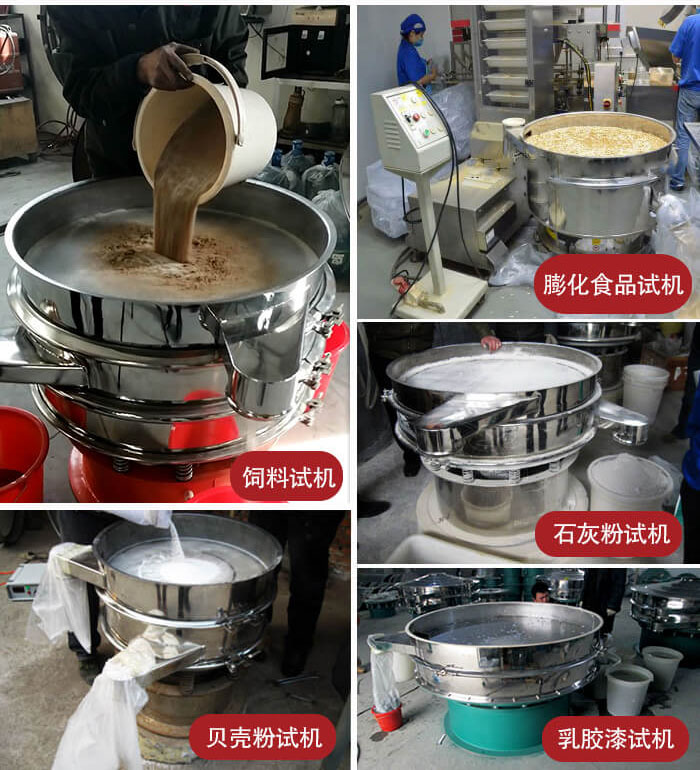

三次元振动筛试机展示:



三次元振动筛试机展示

三次元振动筛的安装与调试:



(一)设备应有稳定的基础。当设备安装于一般地面或水泥基础上时,可以不设置地脚螺栓。当设备安装于钢结构架台之上时,应用螺栓紧固于结构体上,而且钢结构架台应有一定的钢度。

本机只需三相开关一只(备注:最好使用电气控制盘),用蛇皮管穿线,将电机接至电源即可,注意电气控制盘应悬挂安装于墙上。

(二)设备出厂前已将筛网装妥,使用过程中的筛网更换可自己更换。

(三)开机前,应先检查各压紧螺栓的紧固程度,及各料口的位置是否与接料器对正,并观察振动电机是否能正常转动及弹簧受力有无阻碍,检查各层筛网是否压紧。



(四)当旋振筛接入电气控制盘之前,应首先对电气控制盘进行检查。线路接通后观察振动电机旋转方向是否是顺时针方向,
(备注:否则应改变相序)运转是否正常,有无异噪声。

(五)调节振动电机上下偏心块的相位角,以适应各种物料筛分情况。
