高频筛

简述:高频振动筛又称高频筛,物料筛分效果好,蝶形设计,单层孔径增大,高频振动筛安装移动装置,在工作场所可以随意移动,并且高低可调。

3~5t/h筛分能力:

40%筛分液体浓度:

50HZ振动频率

特点:效率高、振幅小、筛分频率高

适用范围:陶瓷,化工,制砖,食品,化肥,豆制品等行业各种物料的干法、湿法、筛分、分级、脱水。

选型要点

定制:加缘式闸门式移动式推车式等

材质:SUS304不锈钢SUS316不锈钢Q235A碳钢

厂家直销 一对一导购送货上门质保一年

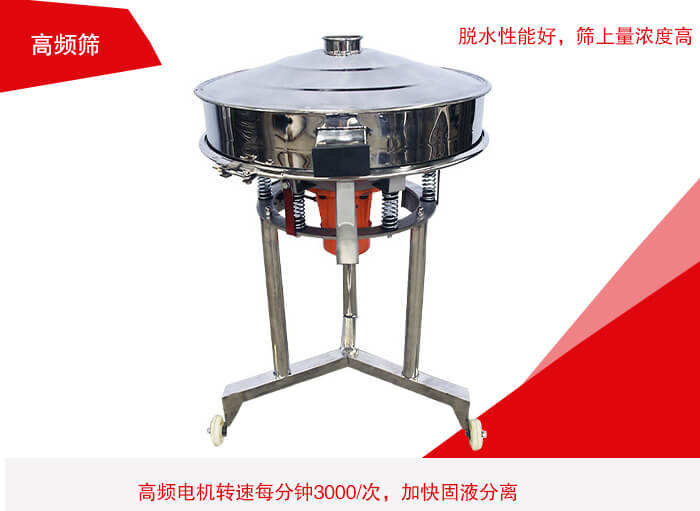

高频筛图片
  • 蝶形上盖式
  • 1200型

产品介绍

高频筛有振幅小、噪音小等特点。

高频筛有振幅小、噪音小等特点。与普通过滤机的原理不同的是,破坏了浆料表面的张力,加速了比重有用物质的析离作用,增加了小于分离粒度物料与筛孔接触的概率。从而造成了分离条件,使小于分离粒度的物料,比重轻的物料和浆液一起透过筛孔成为筛下物。

高频筛过滤钛白浆料现场

行业应用

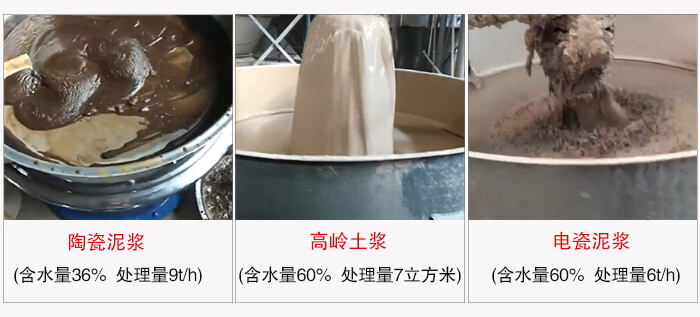

高频筛使用场景实拍:陶瓷泥浆:含水量36%处理量9t/h高龄土桨含水量60%处理量:7m³/h电磁泥浆含水量60%处理量6t/h

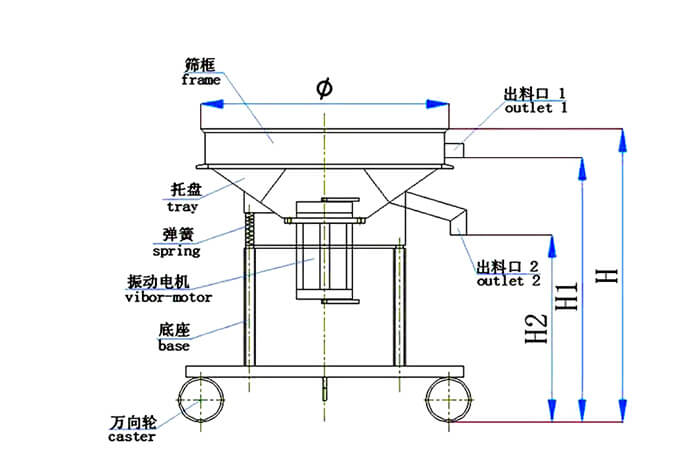

高频筛图纸

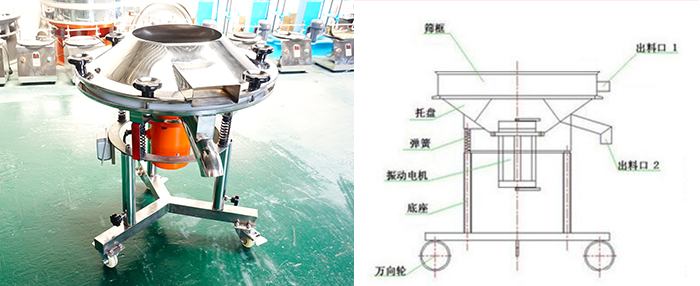

高频筛结构:托盘,弹簧,振动电机,底座,万向轮,出料口等

高频筛(高品筛)由激振器、矿浆分配器、筛框、机架、悬挂弹簧和筛网等部件组成。高频振网筛用于铁选厂中二次磨矿后脱水分级,由于该型筛机筛分效率高,可减小二次磨矿循环负荷,提高一次球磨机台时能力,同时还有效的提高铁品位,处理量一般为3~5T/立方

高频筛工作原理

高频筛的主要工作部件为带有锤子(又称锤头)的转子。电动机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内,受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。在转子下部,设有筛板、粉碎物料中小于筛孔尺寸的粒

高频筛工作特点

1、安装移动方便、高度可调节。

高频筛特点:框体加高可防止浆液往外飞溅;加挡料板可加快排料,提高筛分效率

2、粉粒粘液类可适用。

3、振动器运用了共振原理,双质体临界共振状态工作,所需驱动功率小,在启动时无大的启动电流,噪声低;

4、橡胶弹簧支承筛框,隔振吸声,噪音低,设备动负荷小,不需混凝土基础。

5、筛机采用全新原理设计,是一种全新结构的高效筛面振动筛分机械。

6、激振器通过传动机构驱动筛面作高频振动、筛箱静止。振动系统设计在近共振状态工作,整机经过减振支承,使地面基本不承受动载荷,筛机不需要制做基础,直接安装在坚实平整的地面上或普通钢结构平台即可正常工作。

产品展示

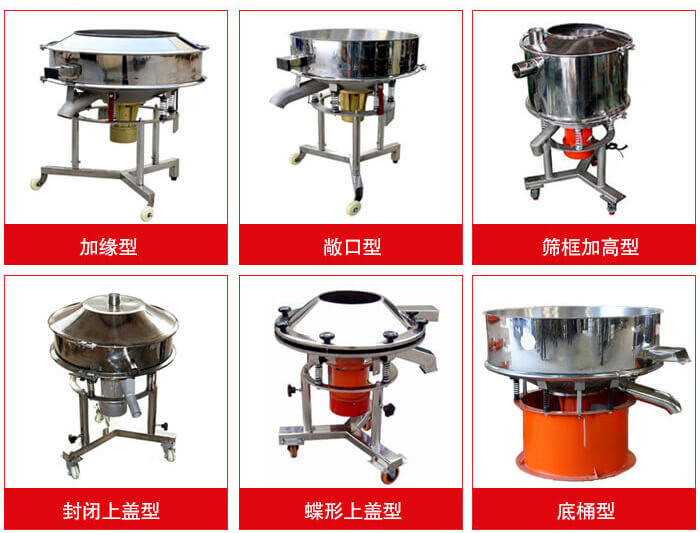

高频筛定制:加缘式,敞口式,筛框加高式,封闭上盖式,蝶形上盖式,底桶式。

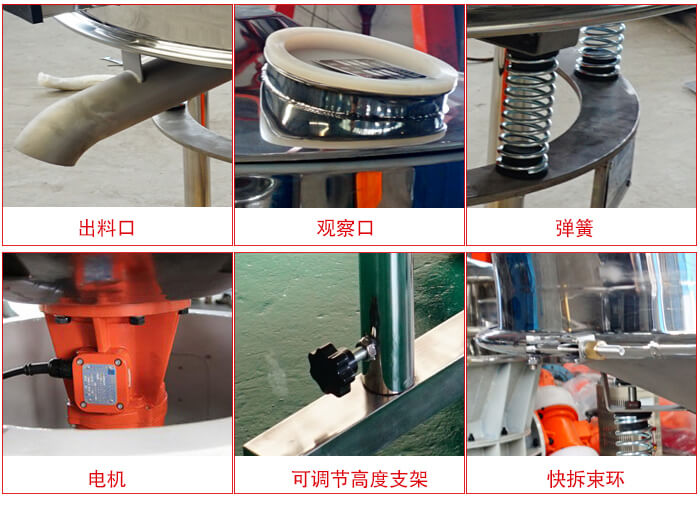

高频筛细节展示

高频筛细节展示:出料口,观察口,弹簧,电机,可调节高度支架,快拆束环。

高频筛保养

1、设备正常运转时,应经常观察筛子的给矿浓度,使浓度控制在40%左右,以便提高分级效率。

2、因该筛分级效率高,脱水性能好,筛上量浓度高,使得筛上量溜槽中的矿浆流动性差,应配上水管。

3、电磁激振器与控制箱要严防淋水,以免短路。要用胶板将激振器盖好,防止水,矿浆落入,造成短路和堵塞气隙。

4、随时检查各部位螺栓是否松动,以及筛框是否与溜槽等碰撞

5、随时注意电流表指针不能超过额值,筛机每运转半个月左右时,应将电流额值调整近(一般8-9A)振动4-5min,以便将筛片背面着物振掉。

6、可根据矿石性质和作业要求,调整激振电流(振幅),为了使筛子在高效率条件下工作,可做激振电流条件试验。
