您的位置:首页 > 产品中心>仓壁振动器

仓壁振动器简称仓壁振打器,是依靠高频振动和冲击力来有效消除内部摩擦,潮解,带电,成分分离和其他原因。 桥梁,拱形,堵塞等现象,使物料顺利地从筒仓中排出,确保设备稳定供料。

仓壁振动器规格型号

电机仓壁振动器型号

型号 适用料仓溜槽壁厚(mm) 锥部仓容(T) 配用振动电机 激振力(N) 功率(KW) 重量(Kg) 外形尺寸长*宽*高(mm)
LZF-3 1.6-3.2 0.35 YZD-1.5-2 1500 0.12 17 240*285*245
LZF-4 3.2-4.5 1 YZD-2.5-2 2500 0.22 25 270-330*280
LZF-5 4.5-6 3 YZD-3-2 3000 0.25 35 280*330*280
LZF-6 6-8 10 YZD-5-2 5000 0.37 55 400*460*350
LZF-10 8-10 20 YZD-10-2 10000 0.75 102 420*460*410
LZF-15 10-13 50 YZD-20-2 20000 1.5 186 597*728*430

电机仓壁振动器型号

项目/型号 CZ10 CZ50 CZ100 CZ250 CZ400 CZ600 CZ800
CZ1000
振动力(kg) 10 50 100 250 600 600 1000
有效功率(KW) 0.008 0.03 0.1 0.06 0.15 0.15 0.2
工作电压(V) 220 220 220 220 220 220 220
电源频率(HZ) 50 50 50 50 50 50 50
工作电源(A) 0.11 1.0 1.6 1.0 2.3 2.3 3.8
振动频率(次/分) 3000 3000 3000 3000 3000 3000 3000
振动体掁幅(mm) 1.5 1.5 1.5 2 2 2 2
控制方式 半波整流 半波整流 半波整流 半波整流 半波整流 半波整流 半波整流
整机重量(kg) 2 12.5 24 24 58 58 119.3
适于安装料仓壁厚(mm) 0.6-0.8 1.2-1.6 2.5-3.2 1.0-4.0 3.0-8.0 3.0-8.0 6.0-14

仓壁振动器工作原理

电机式仓壁振打器原理

电机仓壁振动器工作时,振动马达的高速旋转会产生对仓壁的周期性高频振动,防堵塞装置的周期性振动会使料仓里的物料与仓壁脱离,一方面消除料斗里的物料与仓壁的摩擦,另一方面物料的受交替速度和加速度的影响处于不稳定状态,有效消除内摩擦、成分偏析等原因引起的架桥、堵塞等现象,使物料从仓口顺利排出,保证稳定供给所需的设备。

电磁式仓壁振打器原理

电磁仓壁振动器控制原理为半波整流,电磁线圈由交流电经二极管整流供电,当线路接通后,正半周脉动直流电压加在电磁线圈上,由电磁铁的作用,在振动体和机座之间产生脉冲电磁力,振动体被吸引,此时弹性系统贮存势能,在负半周二极管不导通,电磁力消失,借助弹性系统贮存的势能,使振动体向相反的方向振动.这样周而复始,振动体便以交流电的频率往复振动。

仓壁振动器安装位置说明

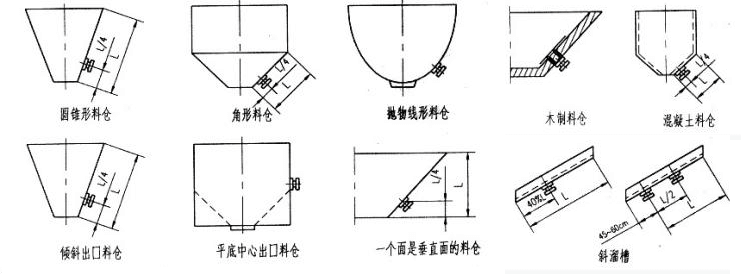

不同料仓安装位置展示图

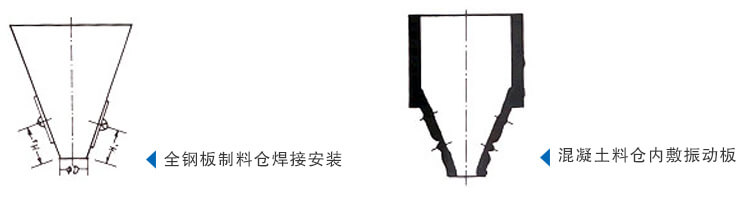

全钢板与混凝土粮仓安装位置展示图

1.在全钢料仓内仓壁振动器需要焊接在料仓的外壁上,这样能使振动电机通电后的激振力作用到料仓出料口位置。

2.在上部为混凝土料仓下部为钢质料仓内振动器要焊接在钢制部位的外壁上。

3.在全混凝土料仓和钢筋料仓内需要安装振动板并将仓壁振动器安装在振动板上,因为非钢材类料仓本身隔绝振动力所以需求铺设振动板。

4.在锥形料仓内安装部件直径大于1米时需要安装两个仓壁振动器。

5.如果安装在料仓的两侧,振动器两边的高度之差应为50米-100米左右。

仓壁振动筛选型应该考虑哪些因素?

1.从料仓内的壁厚考虑:

仓壁振动器是安装在料仓壁上的,所以在购买时需要考虑料仓内的壁厚选择合适的功率与型号,如果料仓表面内壁刚度较大,可以选择振动功率偏大的,相反情况就选择功率小的,比如壁厚6-8mm的料仓建议使用功率为0.37kw的仓壁振动器。

2.从料仓内的容积考虑:

如果料仓内的容积直径过大,会导致流管堵塞过长,如电厂或者水泥厂的料罐、料仓等,这时就需要多台仓壁振动器一起使用,以达到消除塔拱堵塞现象。

3.从料仓安装位置考虑:

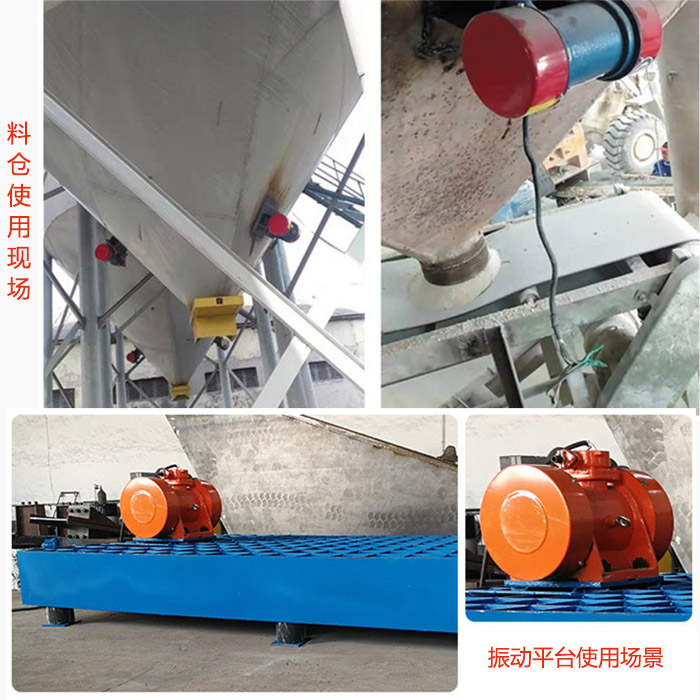

仓壁振动器在料仓和振动平台上的使用场景展示。

在购买时还需要根据不同类型的料仓安装位置考虑,比如在全混凝土料仓和钢筋料仓内需要安装振动板并将振动器安装在振动板上,因为非钢材类料仓本身隔绝振动力所以需求铺设振动板。在锥形料仓内安装部件直径大于1米时需要购买两个以上的仓壁振动器。

4.从现场使用电源考虑:

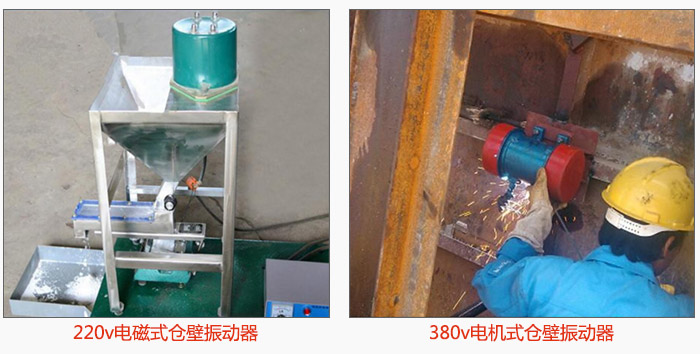

不同电压产品对比图

仓壁振动器是分为220V电压的电磁式振动器与380V电压的电机式振动器,所以需要根据现场使用电源情况选择相应的设备。

仓壁振动器使用说明

1.保持振动器现场环境干燥卫生,定期清理仓壁振动器表面灰尘与物料。

2.保证振动电机全程无故障运行使用,铁芯和衔铁不允许碰撞。

3.需要定期补充更换振动电机轴承上的润滑脂并在运行16000后补充或更换润滑脂。

4.在受潮时需要烘干后再使用并定期检查电机内电源线圈是否受潮。

产品问答
:仓壁振打器能连续运行多长时间?
:可以24小时运行
:防爆仓壁振动器和普通仓壁振动器的区别是什么?
:主要区别在于防爆仓壁振动器具有隔爆结构,一般应用在易燃易爆的场合,接线盒的密封较普通的要好,防护等级高。
:仓壁振打器多少钱一台?
:一般情况下,价格在400—5500元/台,受类型(电机或电磁)、型号、厂家等不同因素影响,价格不同。
