zfb仓壁振动器

ZFB系列仓壁振动器能够有效地克服物料的内摩擦力和聚集力,使物料从料仓口顺利排出。

0.09-3.7功率(千瓦):

2-3--25-40仓壁厚(毫米):

0.4-200锥部仓容(立方米):

厂家微信

厂家直销
一对一指导
上门安装
质保1年

全国统一销售热线 0373-2682 333

免费获取报价

zfb仓壁振动器

一、zfb仓壁振动器

中文名称:zfb仓壁振动器 其他名称:振动器,振打器,仓壁震打器,三相附着式振动器,料仓防闭塞,除尘振打器,环保振动器,仓壁震动器,仓壁振打电机,振动防闭塞装置。

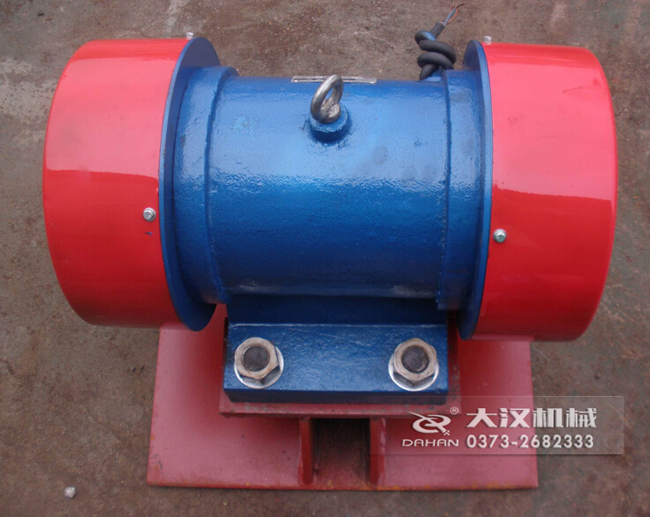

仓壁振动器主图展示

二、zfb仓壁振动器定义:

ZFB系列仓壁振动器是以振动电机为激振源的节能通用型产品,它是靠高频振动和冲击力,有效地消除由于内摩擦、潮解、带电、成分偏析等原因而引起的架桥、搭拱、堵塞等现象,从而使物料从仓口顺利排出,保证稳定供料所必需的设备。

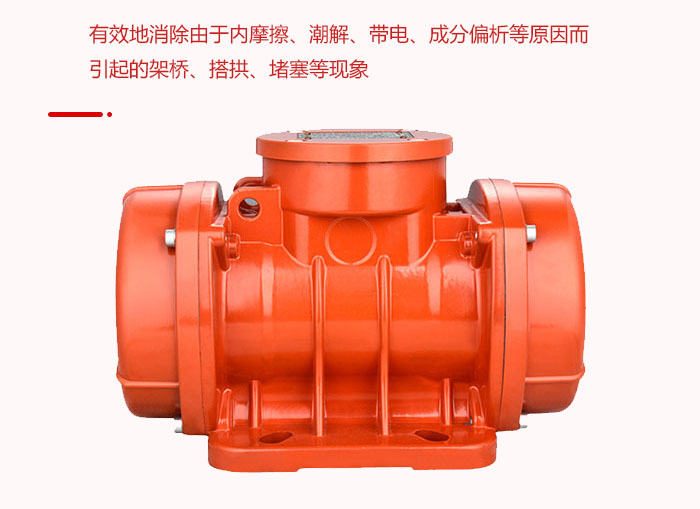

ZFBc仓壁振动器适用范围与适用效果展示图片

三、zfb仓壁振动器工作原理

当zfb仓壁振动器装置工作时,振动电机的高速转动,便产生了对料仓壁的周期性高频振动,由于仓壁振动器装置的周期性振动,一方面使物料与仓壁脱离接触、消除物料与仓壁的摩擦,另一方面使物料受交变速度和加速度的影响,处于不稳定状态,从而有效地克服物料的内摩擦力和聚集力,以消除料仓内物料间的相对稳定性,使物料从料仓口顺利排出。

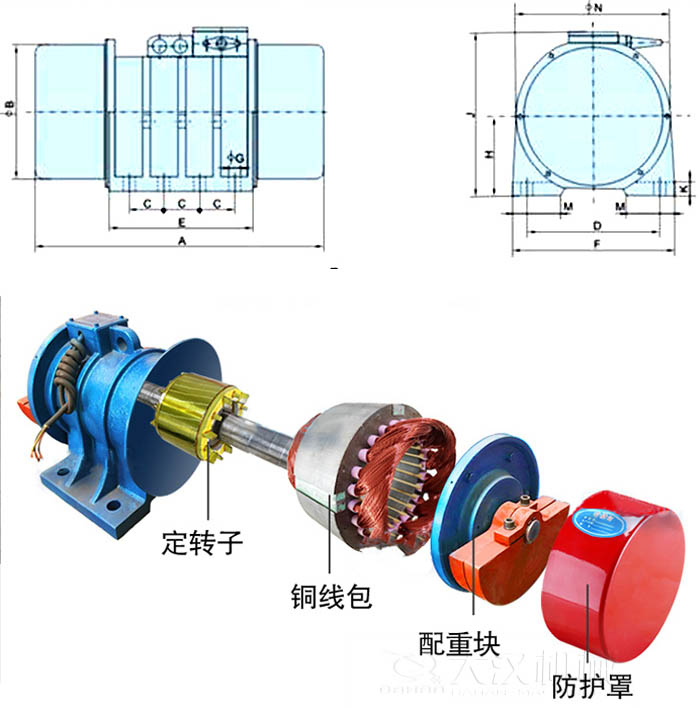

ZFB仓壁振动器外形尺寸字母代表:A为整机长度F为整机宽度B为主机宽度等。结构:定转子,铜线包,配重块,防护罩等。

四、zfb仓壁振动器性能特点

1、防闭塞能力强、功耗低、效果好、防闭塞能力可调,适用范围广;

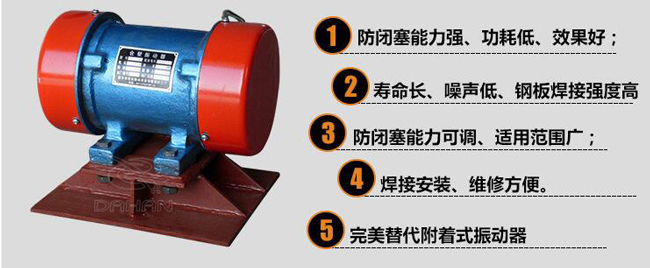

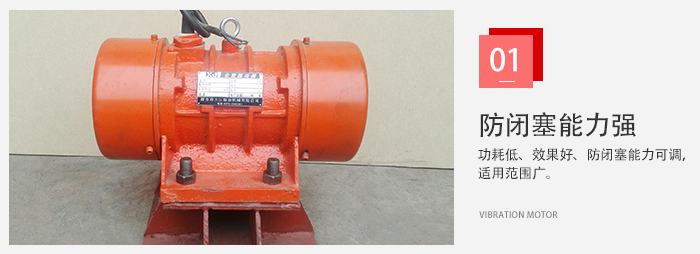

仓壁振动器防堵塞能力介绍图

2、具有重量轻,噪音低,使用寿命长,易于自动控制等优越性;

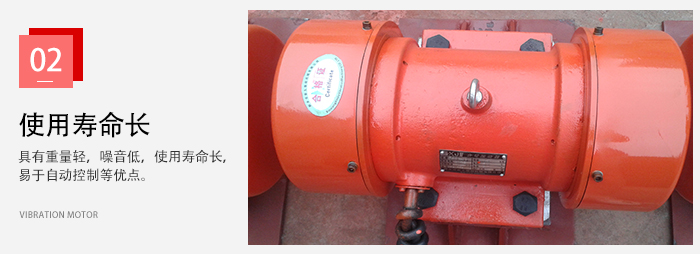

ZBF仓壁振动器使用方面的特点展示图

3、安装和维修方便。

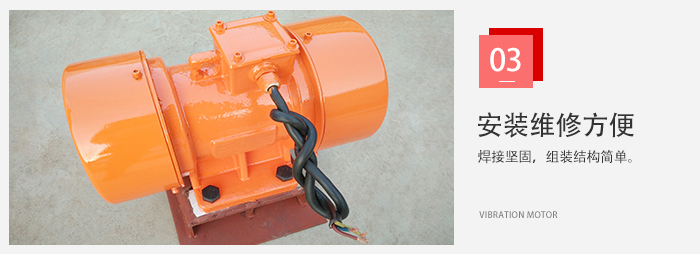

ZBF仓壁振动器安装方便的优势展示图

(获国家专利,是老式电磁振动器的更新换代产品。)



五、zfb仓壁振动器分类

1、按使用场所分为普通型和防爆型两种;

2、按使用电源分为单相和三相两种。

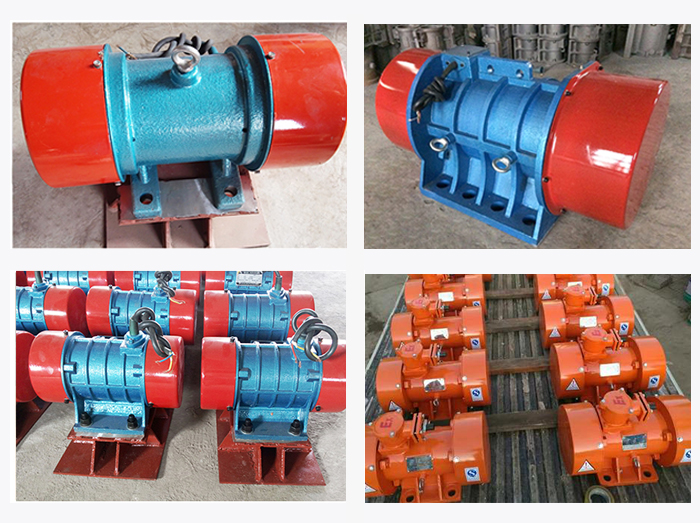

ZFB仓壁振动器不同类型展示图片

六、zfb仓壁振动器用途

是用于防止和消除料仓,料罐,溜槽以及管状通道内的物料粘仓和起拱等闭塞现象的专用设备.广泛应用于冶金、化工、环保、建材、火电、矿山、碎石场、、机械、选矿、煤炭、食品、水泥、制药、化肥、粮食、铸造、陶瓷、磨料等行业中。

ZFB仓壁振动器用于:砂石,煤炭,电力,冶金等行业。

七、zfb仓壁振动器规格及技术参数

zfb仓壁振动器规格:L为整机长度,B为整机宽度,I为整机高度

型号

适用范围

技术参数

外形尺寸(毫米)

重量
(公斤)

仓壁厚度
(毫米)

锥部仓容
(立方米)

激振力
(牛顿)

功率
(千瓦)

L

A

B

H

ZFB-3

2-3

0.4

1000

0.09

230

180

240

230

13

ZFB-4

3-4.5

1

1500

0.15

260

200

270

260

16

ZFB-6

4.5-6

3

2500

0.22

260

200

270

260

20

ZFB-8

6-8

10

5000

0.37

280

210

290

280

26

ZFB-10

8-10

20

10000

0.75

340

225

350

310

37

ZFB-12

10-12

50

15000

1.1

390

260

400

350

54

ZFB-15

12-15

100

20000

1.5

445

300

460

410

93

ZFB-25

15-25

150

30000

2.2

536

330

550

460

147

ZFB-40

25-40

200

50000

3.7

608

380

620

500

180



八、zfb仓壁振动器安装

1、无论料仓是否分隔,每一个出料口即为一个仓。

2、主要根据料仓形式、料仓壁厚、料仓内部物料性质选用合适的仓壁振动器。

3、料仓外部安装方式、位置见图:

1、圆锥型料仓水平安装(如图1)、若料仓直径大于1米时,应高于一台50-100mm的对称位置安装第二台(如图2)。2、全钢制对称角锥型料仓应安装在料仓下部某一面沿仓高1/4或小于1/4处中心线上。若要求其它三方面或拐角部也产生振动,或对于难以处理的物料,则应在对侧面不同高度上再安装一台(如图3)。3、大容量料仓一般上部为混凝土下部为钢板结构,底部周长小于4米安装一台,大于4米则每隔4-6米安装一台(如图4)。

1、圆锥型料仓水平安装、若料仓直径大于1米时,应高于一台50-100mm的对称位置安装第二台。

2、全钢制对称角锥型料仓应安装在料仓下部某一面沿仓高1/4或小于1/4处中心线上。若要求其它三方面或拐角部也产生振动,或对于难以处理的物料,则应在对侧面不同高度上再安装一台。

3、大容量料仓一般上部为混凝土下部为钢板结构,底部周长小于4米安装一台,大于4米则每隔4-6米安装一台。

4、全混凝土结构或带加强筋料仓,可以通过在仓内设置振动板的方法安装仓壁振动器。

5、根据仓壁振动器的高频振动且料仓钢板弹性较小的特点,应保证料仓强度和焊缝质量。仓壁振动器的激振力应调节到料仓物料不产生闭塞为宜。

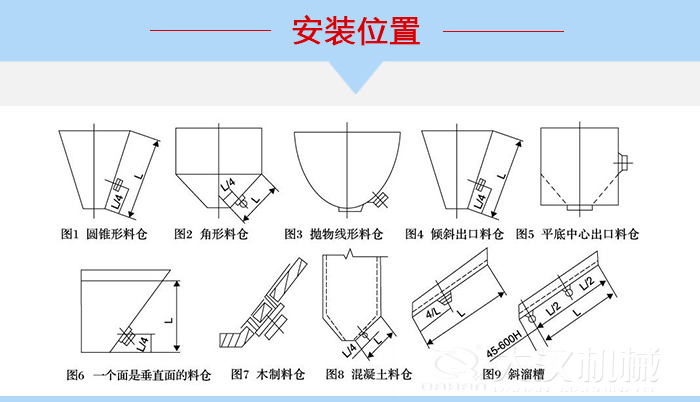

不同形状的料仓仓壁振动器安装位置,图1为圆锥形料仓,图2为角形料仓,图3抛物线形料仓,图4倾斜出口料仓,图5平底中心出口料仓,图6一个面是垂直面的料仓,图7木制料仓,图8混凝土料仓,图9斜溜槽。

九、zfb仓壁振动器订货须知

1、写明所需产品的规格、功率、激振力、数量;

2、对面漆有无特殊要求;

3、对引出线有无物殊要求;

4、可定制特殊参数的振动仓壁振动器,如特殊电压、特殊安装尺寸等。

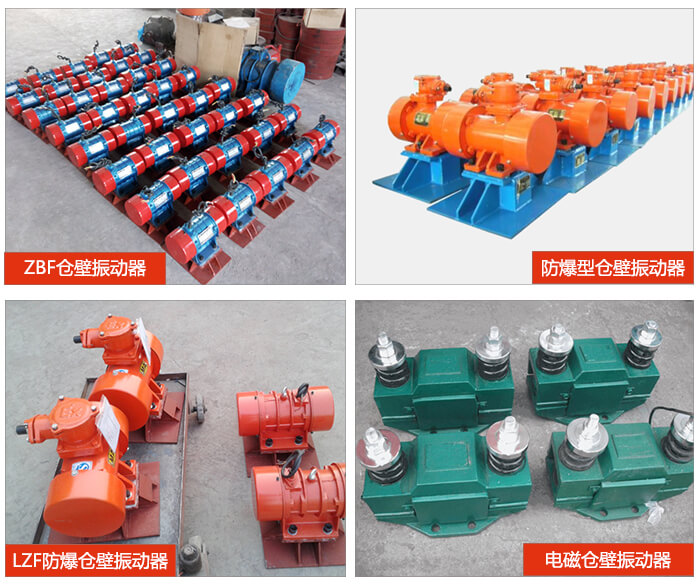

仓壁振动器产品展示:ZFB仓壁振动器,防爆型仓壁振动器,LZF防爆仓壁振动器,电磁仓壁振动器。
