当前位置:首页 > 产品中心 > 超声波振动筛

超声波振动筛使用超声波频率(3.6万次/秒)通过筛网,使其振动,从而让粒子更容易通过网格,防止了筛网堵塞,适合筛分高静电、强吸附性细粉,如金属粉末、食品粉末、粉末涂料等。

超声波振动筛原理

超声波振动筛是在普通振动筛的基础上增加的超声波筛分系统,可将220V、50Hz或110V、60Hz的电能输入超声波换能器,将其转化为36KHz的机械振动,产生的超声波使筛网以高频振动,振动频率可达每秒36000次,可使细粉物料在筛网上形成微悬浮状态,能更快通过筛网,不会产生静电和贴在筛网上,同时达到筛分和清网的效果。

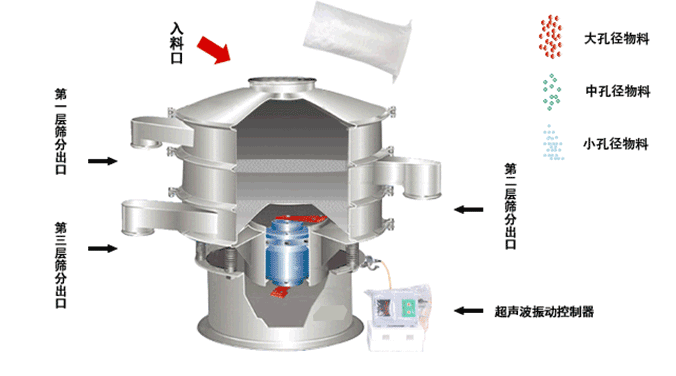

超声波振动筛原理图

超声波振动筛和普通振动筛的区别

试 机
型 号
测 试
物 料
网 目 普通振动筛 超声波振动筛
⌀1000 碳化硅 500目 无法筛分 1500kg/h
1000 硬质合金钨粉 600目 15分钟没筛出细粉 30kg/h
1000 维生素C粉 100目 1kg/h 120-150kg/h
600 花粉 400目 15分钟没筛出细粉 15分钟筛出
1000 镍、锌、钴粉 400目 10kg/h 300kg/h
1000 钕铁硼粉 300目 30分钟有32.2%筛余物 30分钟有6.9%筛余物
1000 金钢砂微粉 300目 无法筛分 1300kg/h
1200 三氧化二锑 80目 700kg/h 2000kg/h

超声波振动筛参数

型 号 有效直径 筛分面积 筛网规格 层 数 输入电源 超声波
型 号
换能器
位 置
频 率 超声波
档 位
功 率
mm m2 V/HZ KHz Kw
DHC-200 200 0.03 10-1200 1-7 220/50 ZTC-7 外置 38KHz 连续1-9档
脉冲2档
0.18
DHC-400 340 0.09 60-635 1-3 振动筛 380/50
超声波220/50
内置/外置 0.25
DHC-600 540 0.23 0.55
DHC-800 730 0.42 0.75
DHC-1000 900 0.64 1.1
DHC-1200 1100 0.95 1.5
DHC-1500 1400 1.54 2.2
DHC-1800 1700 2.27 3.0

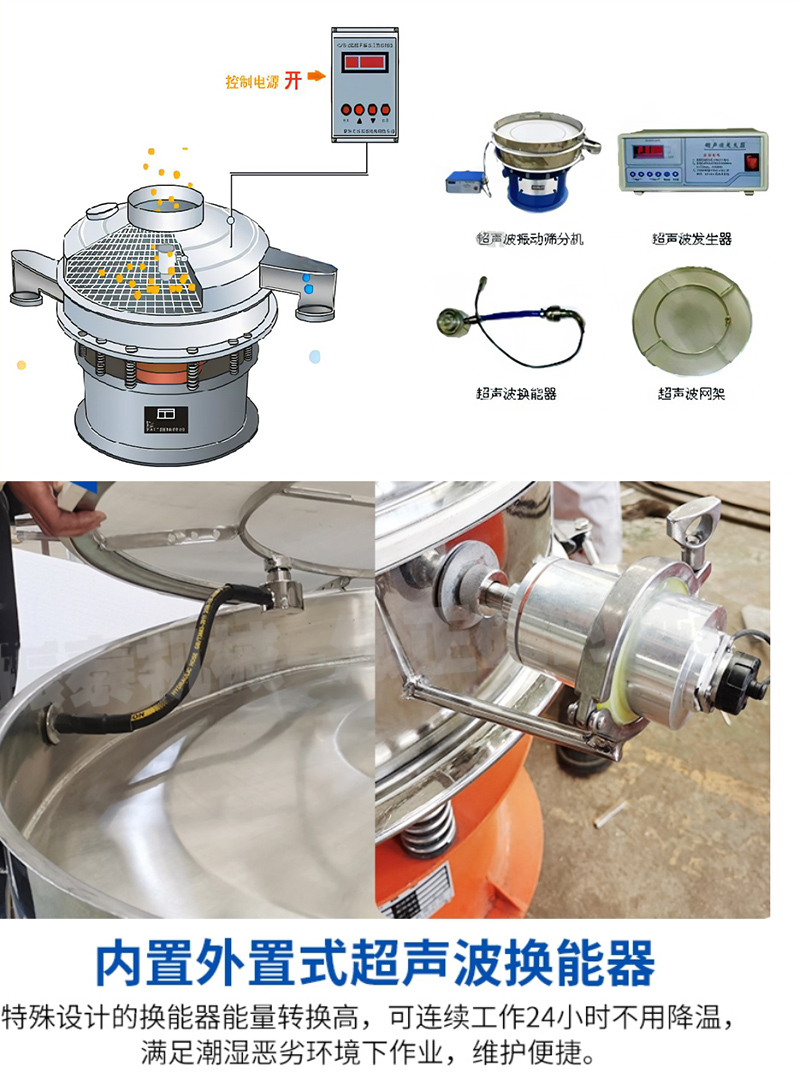

超声波振动筛结构

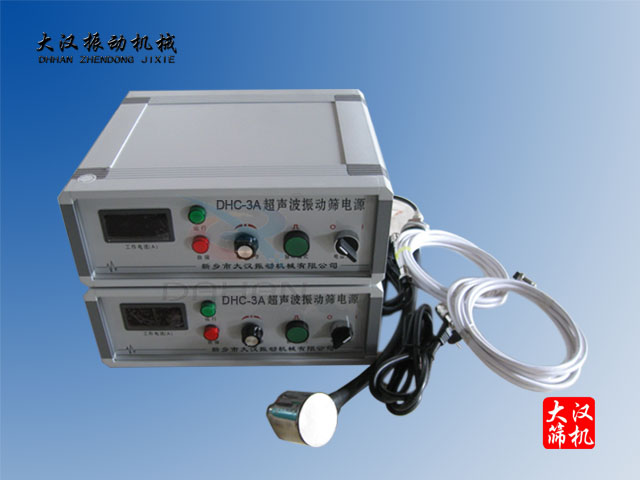

1、超声共振电源:38KHz高频大功率超声共振电源。内置微电脑芯片,可根据超声的不同状态自动跟踪全数字频率,无需手动调节,操作简单方便。长时间工作的振荡器发热低,工作状态稳定。

2、高频连接线: 超声振荡器与超声谐振电源用电缆连接。

3、连接器:航空连接插件。

4、振荡器:高性能超声转换装置。

5、超声格栅:由外格栅和共振环组成。

6、超声波振动筛:适用于10目至635目。

超声波振动筛结构图

超声振动筛安装视频

准备好筛框反面放置操作台上-反转筛框正面放置操作台-取出筛网放置到筛框上部,保证筛网完全覆盖筛框-取出带有相同孔的网架,放入筛框内部,将其完全按入筛框内部-使用较尖的工具将孔里的筛网捅破-然后一次放入子母扣,稍微拧几下保证子母扣不会脱落-换到对应的一边重复边放入子母扣-然后留5cm网边将多余的筛网剪掉。-用手轻轻按一下筛网检查筛网的紧绷性-子母扣网架安装完毕-将超声波换能器于超声波控制箱连接到一起-给控制箱连接电源,打开控制箱开关,调整控制箱数据的大小-超声波振动筛安装完毕。

适用物料

超声波振动筛已成功应用于碳化硅(325-500目)、电磁粉、负极材料、激光粉、碳粉、粉末涂料、合金粉末、钼粉、不锈钢粉、钨粉、钴粉、镍粉、石英粉、麦芽粉、孢子粉等的筛分。

超声波振动筛主要适用物料:可可粉,电解铜粉,石灰粉,水泥粉等物料。

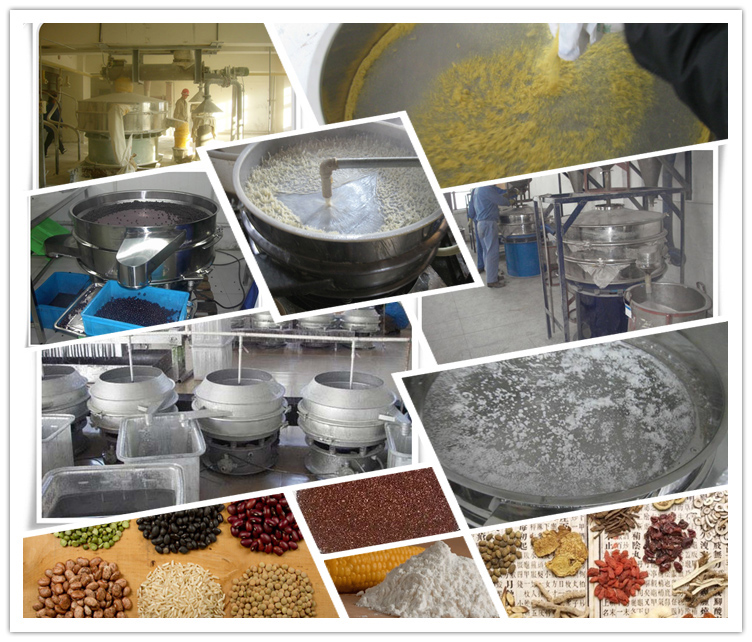

客户案例

客户现场
