Φ1000型三层不锈钢振动筛

Φ1000型三层不锈钢振动筛

Φ1000型

全国统一销售热线 0373-2682 333

免费获取报价

产品介绍



 1000型三层不锈钢振动筛概述:

  1000型振动筛为直径1000mm的三层四个出料口振动筛,子母网分离式网架,接触物料部分以及防尘盖均为304不锈钢材质,底座部分为Q235碳钢材质。

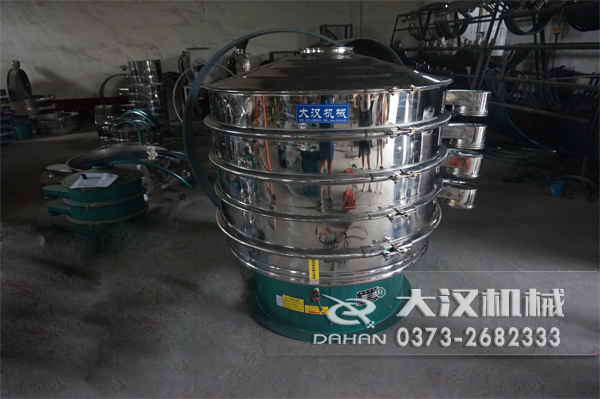

1000型不锈钢振动筛



 1000型三层不锈钢振动筛细节展示:

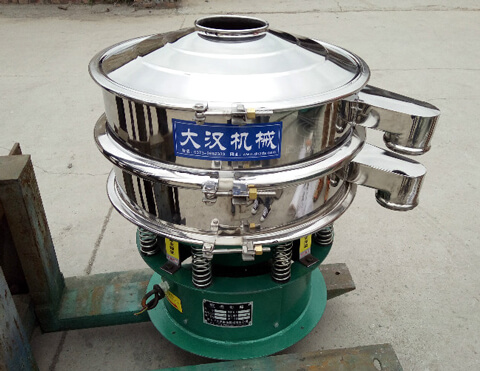

不锈钢振动筛底框振动筛底座

不锈钢振动筛网架振动筛密封条安装



  1000型三层振动筛结构图和参数:

1000型三层振动筛结构图

1000型振动筛技术参数



  1000型不锈钢振动筛的工作原理:

不锈钢振动筛工作原理图


  振动筛由直立式振动电机作为激振源,电机上、下两端安装有偏心重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面进行筛分。调节上、下两端的相位角,可以改变物料在筛面上的运动轨迹。通过改变振动电机的上下2块偏心块的夹角和质量,振动电机即可带动设备产生不同大小的振动力,从而改变水平或垂直方向的振动幅度,进而改变筛分的流量和效率。

振动电机角度调整



  1000型振动筛使用的行业:

1000型不锈钢振动筛的应用行业


  化工行业:树脂、涂料、工业药品、化妆品、油漆、中药粉等。
  食品行业:糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。
  金属、冶金矿业:铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。
  公害处理:废油、废水、染整废水、助剂、活性碳等。


  1000型振动筛的安装与调试:
  (一)设备应有稳定的基础。当设备安装于一般地面或水泥基础上时,可以不设置地脚螺栓。当设备安装于钢结构架台之上时,应用螺栓紧固于结构体上,而且钢结构架台应有一定的钢度。
  本机只需三相开关一只(备注:最好使用电气控制盘),用蛇皮管穿线,将电机接至电源即可,注意电气控制盘应悬挂安装于墙上。
  (二)设备出厂前已将筛网装妥,使用过程中的筛网更换可自己更换。
  (三)开机前,应先检查各压紧螺栓的紧固程度,及各料口的位置是否与接料器对正,并观察振动电机是否能正常转动及弹簧受力有无阻碍,检查各层筛网是否压紧。
  (四)当旋振筛接入电气控制盘之前,应首先对电气控制盘进行检查。线路接通后观察振动电机旋转方向是否是顺时针方向, (备注:否则应改变相序)运转是否正常,有无异噪声。
  (五)调节振动电机上下偏心块的相位角,以适应各种物料筛分情况。
