圆振动筛

圆振动筛

产品简介:一款筛箱做圆周运动、性能先进的矿用振动筛。

1400t/h处理量:

30kw功率:

<400给料粒度:

应用范围:适于选矿、建材、电力、化工等部门作物料分级用,还可用于脱水、脱泥、脱介等。

厂家微信

厂家直销
一对一指导
上门安装
质保1年

全国统一销售热线 0373-2682 333

免费获取报价

振动筛概述:

YA系列圆振动筛矿石筛分现场

圆振动筛做圆形运动,是一种多层数的振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长,筛分规格多。适宜采石场筛分砂石料,也可供选煤、选矿、建材、电力及化工等行业作产品分级用。振动筛在结构上采用筒体式偏心轴激振器及偏块调节振幅,先进的铆钉连接装配式机架结构提高了设备使用寿命及弹簧减振装置减小了对基础的冲击力,是一种多层、新型振动筛。

产品展示

圆振动筛采用块偏心作为激振力,激振力强,轮胎联轴器,柔软连接,运行平稳

圆振动筛型号说明:

2 Y  A □  □
┬ ┬ ┬ ┬ ┬
│ │ │ │ │
│ │ │ │ └────────── 筛面长度dm
│ │ │ │
│ │ │ └───────────- 筛面宽度dm
│ │ │
│ │ └───────────── 轴偏心振动器
│ │
│ └──────────────- 圆振动
│
└──────────────── 筛面层数(单层不写)

圆振动筛工作特点

圆振动筛工作特点:小振幅,高频率,筛分效率高,处理量大,寿命长,电耗低,噪音小

① 采用块偏心作为激振力,激振力强。

② 筛子横梁与筛箱采用高强度螺栓,结构简单,维修方便快捷;

③ 采用轮胎联轴器,柔性连接,运转平稳;

④ 采用小振幅,高频率,大倾角结构,使该机筛分效率高、处理寿命长、电耗低、噪音小。

我厂生产的圆振动筛具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点,产量能耗均达到国家标准,居国内外先进水平,备受各行业用户的好评。

圆振动筛原理结构图

圆振动筛由偏心式激振器、筛箱、电动机、底座及支承装置组成。

产品结构:筛箱,激振器,支撑装置,筛网等结构

圆振动筛工作原理

电动机经三角带使激振器偏心块产生高速旋转。运转的偏心块产生很大的离心力,激发筛箱产生一定振幅的圆运动,筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动,物料与筛面相遇的过程中使小于筛孔的颗粒透筛,从而实现分级。

圆振动筛型号和参数

筛分面积:4.3-8.6 筛孔尺寸mm:6-50处理能力t/h:80-525

圆振动筛案例

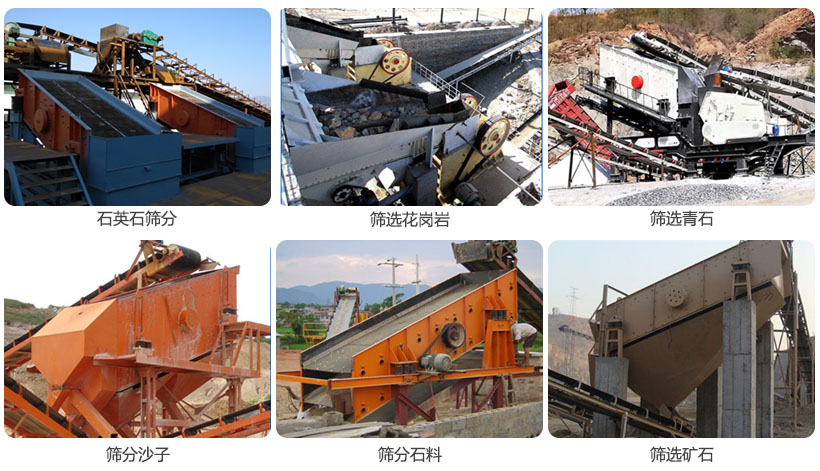

圆振动筛筛分石英石,花岗岩,青石,沙子,石料,矿石等使用现场

圆振动筛选用须知

1、筛机分单层和双层,并有轻型和重型之分。

2、筛网结构有编织闯、冲孔筛板。如果选用铁签式筛板可按要求设计。

多层筛分筛机分单层和双层,轻型和重型,该设备可根据场地和筛分需求定制

3、双层筛上层筛面选定的筛孔尺寸超过技术性能及参数中规定的筛孔尺寸时,应按要求设计。

4、电动机可安装在左侧或右侧,无特殊要求按安装图安装、供贷。

5、给科箱为选择件,用户如有要求,可供给料箱。

6、在选用时如有改变筛面倾角的要求,可另行设计。

7、基础螺拴由用户自备。

圆振动筛使用和维护

振动筛应在筛面没有物料的情况下启动,尽量避免带料开机,筛机运转平稳后才能给料。停机前应先停止给料,待面物料排除后再停机。工作过程中应经常观察筛机运行情况,如发现运动不正常或异常声响,应及时停机检查,找出原因,排除故障。
