YK圆振动筛

YK圆振动筛做圆形运动,是一种多层数,高产量的矿用振动筛。

10-15t/h处理量:

14.4㎡筛分面积:

37kw电机功率:

特点:物料筛淌线长,筛分规格多,具有结构可靠、激振力强、筛分效率高

适用范围:青石、河卵石、石灰石、鹅卵石、石英石、建筑垃圾、石英砂等。

选型要点

筛板分类:金属筛板聚氨酯筛网(筛板无磁性,且耐油,筛分作业中不堵孔)钢筋条焊接筛网(采用优质热轧钢筋焊接,可承受大张拉应力及物料冲击力,因此在处理能力大的应用中优势明显)

电动机位于:物料流动方向左侧为左装、右侧为右装

厂家直销 一对一导购送货上门质保一年
YK圆振动筛

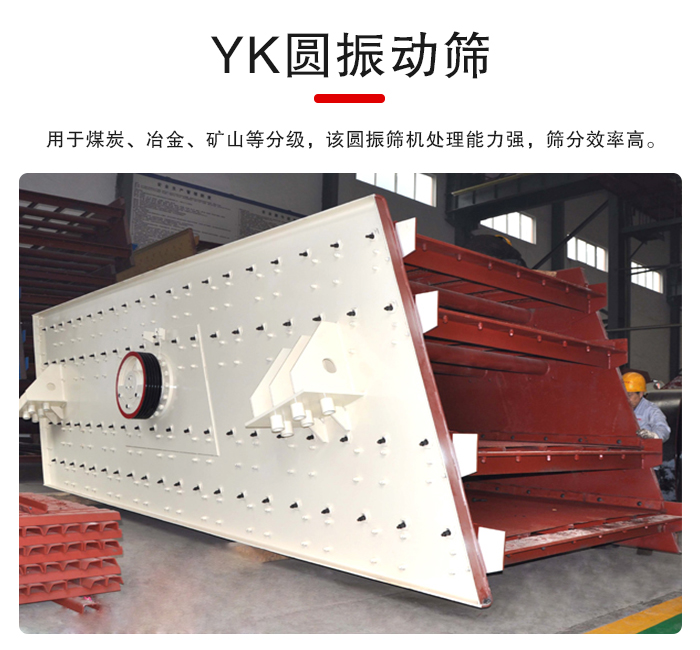

YK圆振动筛概述

圆振动筛是指物料在网面上做圆形运动,用于煤炭、冶金、矿山等部门作产品分级用,该圆振筛机处理能力强,筛分效率高。

圆振动筛视频展示

石子分级

矿石筛分

石料生产线现场

工作特点:

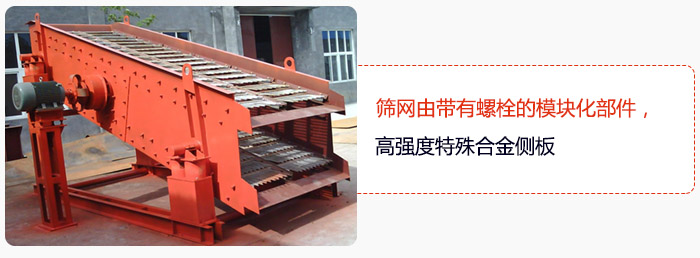

筛网由带有螺栓的模块化部件,高强度特殊合金侧板

1,YK圆振动筛其运动轨迹近乎于圆,故简称为圆振筛,是一种多层数、高效新型振动筛。

2,采用超重型大油隙轴承,运转温度低,寿命长。

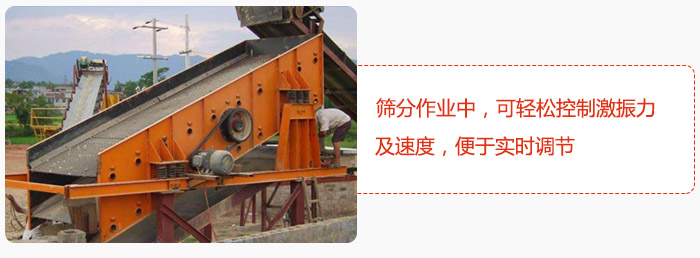

yk圆振动筛筛分作业中,可轻松控制激振力及速度,便于实时调节

3,采用低应力减震弹簧,运行噪音小,对电机冲击小,振区平稳。

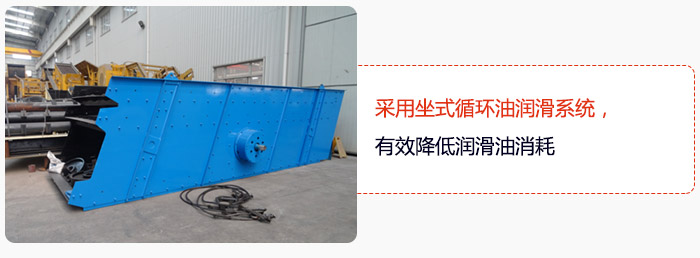

采用坐式循环油润滑系统,有效降低润滑油消耗

4,可提供耐磨橡筛网,能使卡在筛孔中的物料跳出,防止筛孔堵塞。

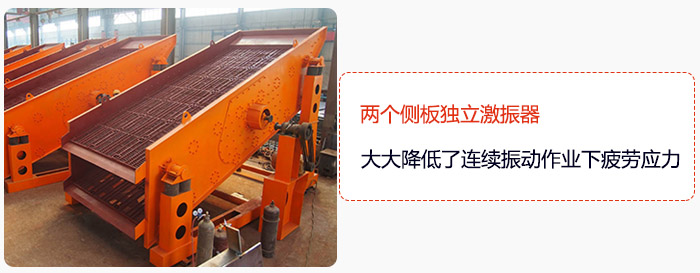

yk圆振动筛两个侧板独立激振器,大大降低了连续振动作业下疲劳应力

5,采用环槽铆钉和板块式筛箱框架结构,筛框结构强度高。

6,处理量大,零部件通用性强,维修方,便大大缩短了检修周期。

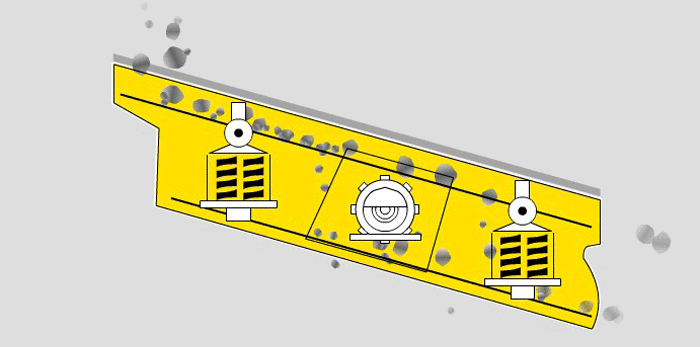

工作原理

YK圆振动筛分机工作原理是通过点击经三角带,使激振器偏心块产生高转速,当运转的偏心块产生很大的离心力,激发振动筛筛箱产生一定的振幅动作,筛上物料在倾斜的筛面上受筛箱传给的冲击力而产生的连续抛掷动作,让物料与圆振筛筛面相遇的过程中将小于筛孔的颗粒过筛,实现筛分作业。

关于“圆振动筛工作原理及特点”详解

技术参数

YK圆振动筛型号主要有YK系列和2YK系列,YK系列有8个型号,2YK系列有7个型号。

型号 入料粒度(mm) 筛孔尺寸(mm) 处理量(t/h) 电机型号/功率(kW) 参考重量(kg) 双振幅(mm)
YK1230 ≤150 10~80 75~245 Y160M-6 7.5 2800 6~10
YK1530 80~255 Y160M-6 7.5 3440
YK1536 95~310 Y160M-6 7.5 3650
YK1836 115~370 Y160L-6 11 5310
YK1848 150~490 Y160L-6 15 6410
YK2045 ≤200 10~100 165~520 Y180L-6 15 8900 8~12
YK2060 170~550 Y200L1-6 18.5 11000
YK2148 175~570 Y225M-8 22 10700
YK2160 220~715 Y225M-8 22 11900
YK2460 250~810 Y250M-8 30 13600
YK3060 300~960 Y250M-8 30 16800
2YK1230 ≤150 10~80 75~245 Y160M-6 7.5 3200 6~10
2YK1245 75~250 Y160L-6 11 3780
2YK1530 80~255 Y160L-6 11 4650
2YK1536 95~310 Y160L-6 11 5100
2YK1836 115~370 Y180L-6 15 6840
2YK1848 150~490 Y200L1-6 18.5 8200
2YK2060 ≤200 10~100 170~550 Y225M-8 22 12500 8~12
2YK2148 175~570 Y225M-8 22 13000
2YK2160 220~715 Y225M-8 30 15500
2YK2460 300~810 Y225M-8 30 18500

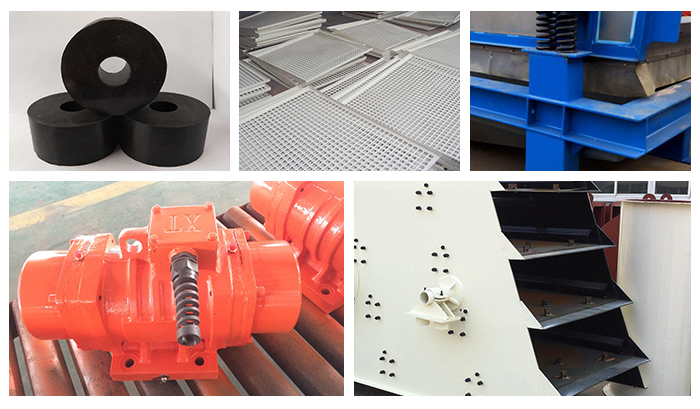

主要结构

YK圆振动筛有筛网,筛箱,支撑装置,振动器以及减振弹簧所形成。

YK圆振动筛适用范围

YK圆振动筛是固体物理分级的重要设备筛分效果好,被应用在许多行业,如矿山、建材、能源、选煤、交通、能源、化工等行业的产品分级,

K圆振动筛适用物料展示

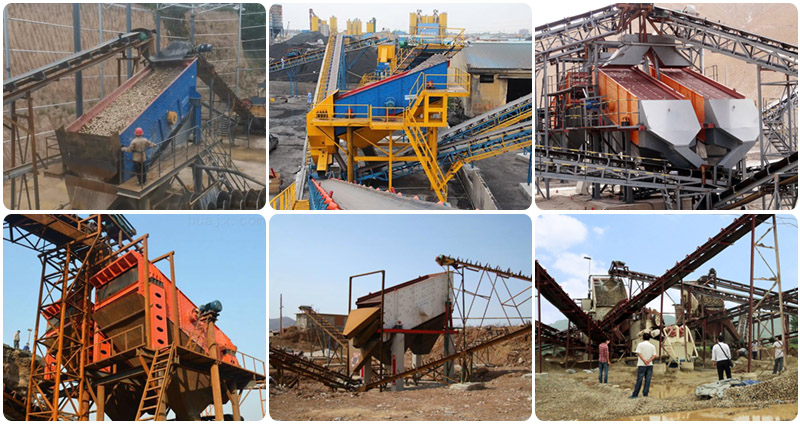

圆振动筛应用案例现场展示

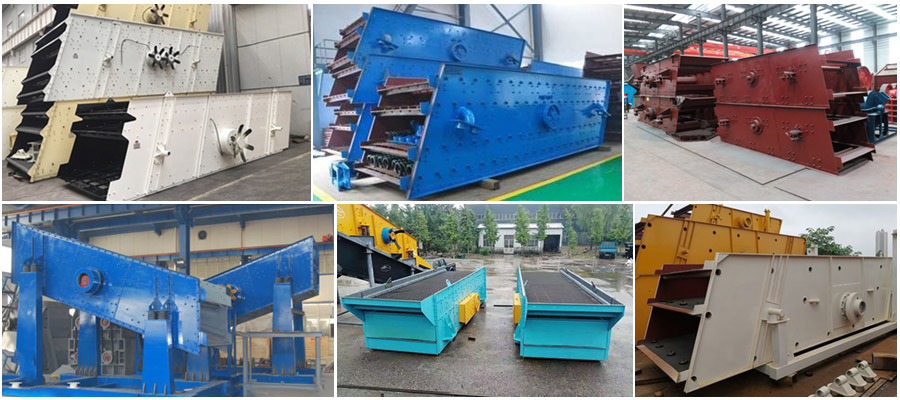

yk圆振动筛不同角度产品批量展示
