卧式气流筛

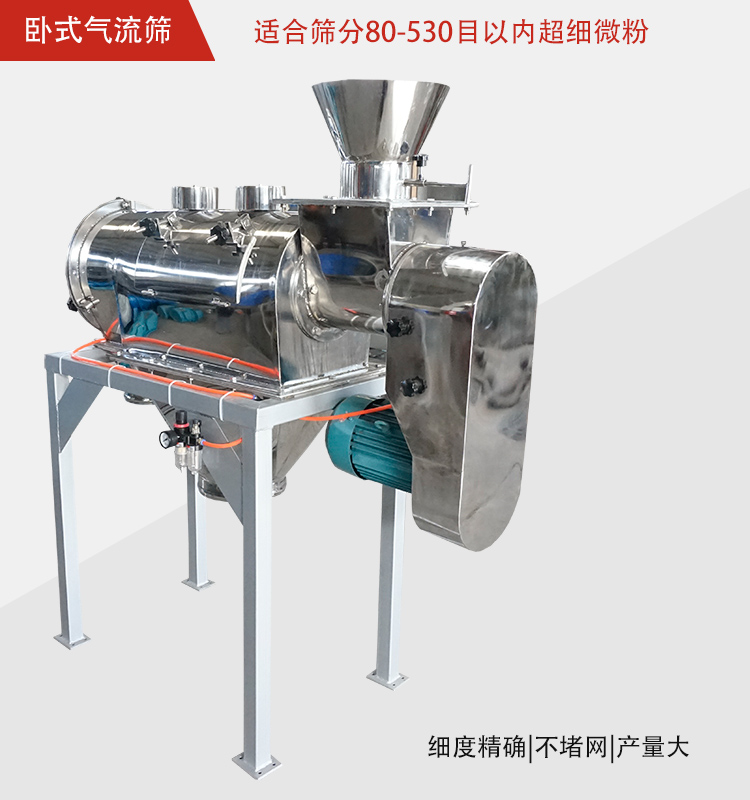

卧式气流筛专门针对80-530目以内的粉状物料筛分,透筛率可达85-95%,不粘网,产量是普通振动筛的5-10倍甚至更高。

80-530目目数:

1-10吨/时产量:

2.2-5.5KW电机功率:

适用物料:适合筛分处理轻比重、粘度大、纤维多、有静电、易团聚的超细微粉和特殊物料。

厂家微信

厂家直销
一对一指导
上门安装
质保1年

全国统一销售热线0373-2682 333

免费获取报价

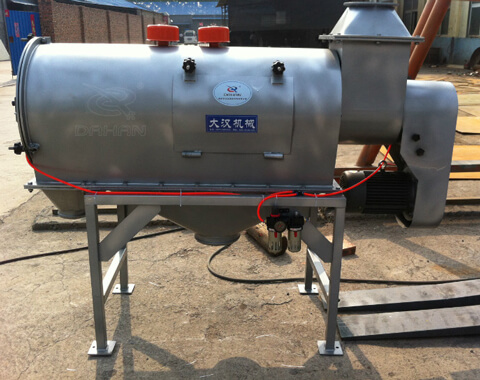

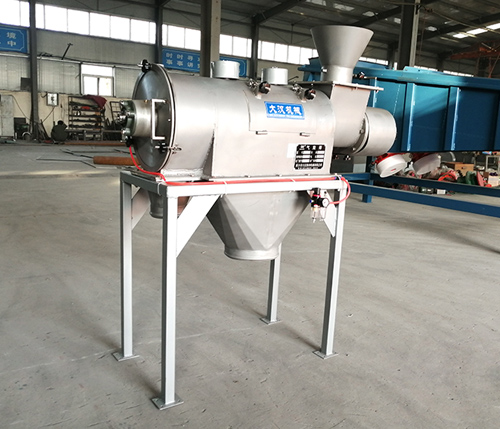

卧式气流筛

卧式气流筛简介:

卧式气流筛也叫卧式气流筛分机,适合筛分80-530目以内的轻比重、粘度大、纤维多、有静电、易团聚的超细微粉和特殊物料。卧式气流筛筛网为圆筒状,置于机体内,物料通过螺旋输送系统后,和气流混合、雾化进入网筒内;通过网筒内风轮叶片使物料同时受离心力和旋风推进力,从而近使物料喷射过网,由细料排出口排出,不能过网的物料沿网筒壁从粗料排出口排出,具有产量大、效率高、不粘网、不堵网孔、细度精确等特点,卧式气流筛型号有WQS1865、WQS30100,WQS50130D等常规型号。

产品介绍

卧式气流筛功能:

卧式气流筛有气流上料功能、喂料机粉碎团块功能和气流粗筛功能,其好处是为客户省去了上料机的投资和运行维护费用,细筛网寿命延长10倍以上,产量稳定提高,功耗下降,过网的成品粉质量更好。

产品功能

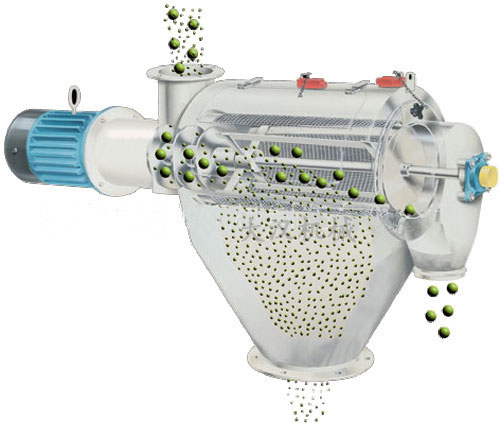

卧式气流筛工作原理:

卧式气流筛原理视频

卧式气流筛分机筛网呈圆筒状,放置于气旋筛机体内,所筛分物料通过螺旋输送机系统与气流混合、物化后进入网筒内,物料再通过网筒内风轮叶片时受到离心力和旋风推进,从而能使物料喷射过网,后由细料排出口排出,而不能过网的物料沿网筒壁从粗料排出口排出。

卧式气流筛结构图和技术参数:

卧式气流筛结构

型号 材质 功率 适用
WQS18-65 Q235A 2.2KW 500目以下筛分
SUW304
WQS30-100 Q235A 4KW 500目以下筛分
SUW304
WQS50-130 Q235A 5.5KW 300目以下筛分

卧式气流筛性能特点:

1、适宜筛分超微细粉、密度小(比重轻)、轻微湿度、易附粘性粉或有静电反应的物料。

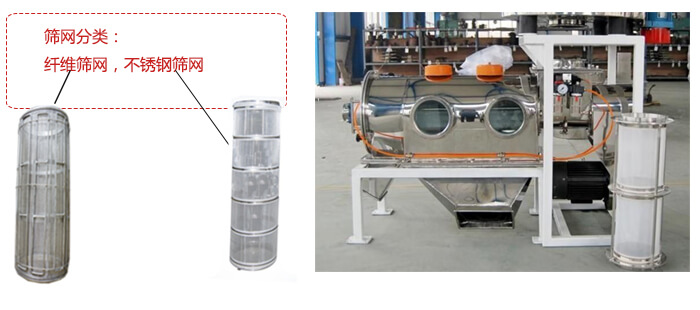

筛网图

2、可筛选分级80-500目的粉状物料,透筛率可达85-95%,筛分分级标准精确,无超径混级现象,筛余物为0。

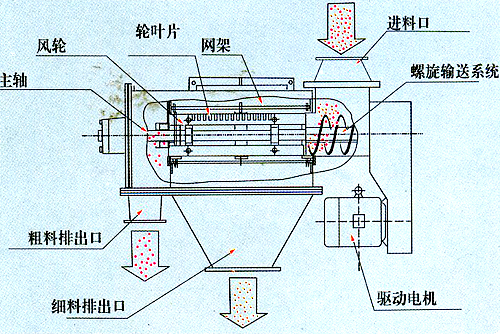

卧式气流筛分机结构原理图

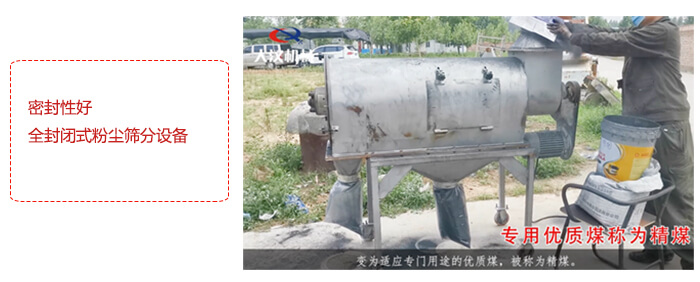

3、结构封闭,无粉尘溢散,不污染环境。

密封性好

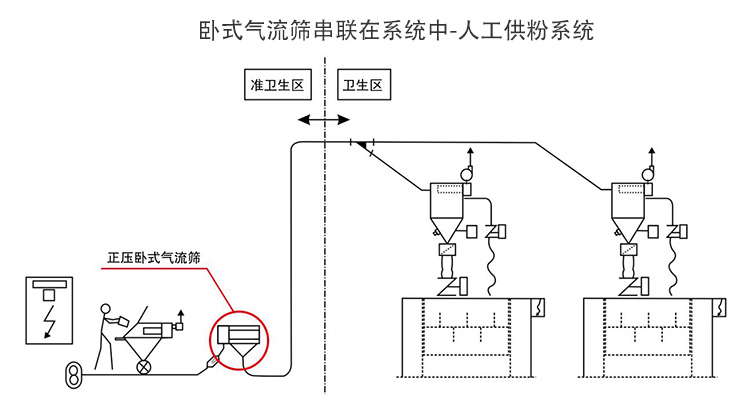

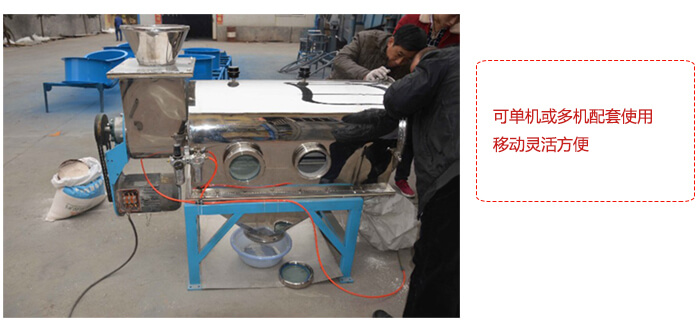

4、可单机或多机配套、立体多层安装使用,移动灵活方便,连续运行安全可靠。

现场图

卧式气流筛的使用范围:

使用范围

化工行业一纯碱、聚乙烯、树脂粉(PVC、环氧)、洗衣粉、助剂、油漆、染料、颜料、橡胶、涂料等

非金属业一炭黑(白炭黑)、石英粉(沙)、云母、荧光粉、长石粉、高岭土、粉煤灰、玻璃微珠等。

冶金行业一合金粉、(金、银、铜、铝、镍、铬、镁、锌、钡、钒、钦、锶.铅)粉、铸造砂等。

食品行业一调味品、(鱼、米、面、豆、奶、蛋)粉、淀粉、砂糖、果汁等。

医药行业一西药粉、中药粉、医药中间体、珍珠粉等。

其他行业一环保、塑胶、磁材、矿山、窑业、饲料等。

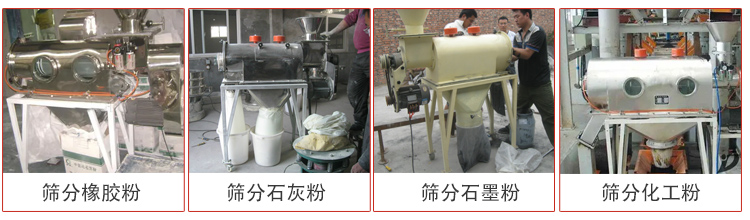

卧式气流筛客户案例:

客户现场

卧式气流筛安装操作调试:

1.卧式气流筛设备长途运输后要将所有紧固螺栓检查一遍并紧固,当筛机吊装搬移固定位置后,应注意筛机整体处于水平位置。否则,会影响筛机的正常运转。

2.对设备基础无特殊要求,一般放置水泥地面直接使用即可。

3.净化压缩空气与空气过滤器接头联接用耐压(P=0.1MPa)胶管相连。

4.卧式气流筛与其它设备配套的联接方式采用螺纹胶管、粗布、合成纤维管进行软联接,也可与管道直接相联。

5.开动筛机前应检查端盖、观察孔、各联接部位有无松动,各联接口是否密封良好。

6.注意观察卧式气流筛转子(流化条)和带动筛网架转动(指FSQWZ型)的减速机是否按机身箭头所标示的规定方向转动,确保无误才能运行。
