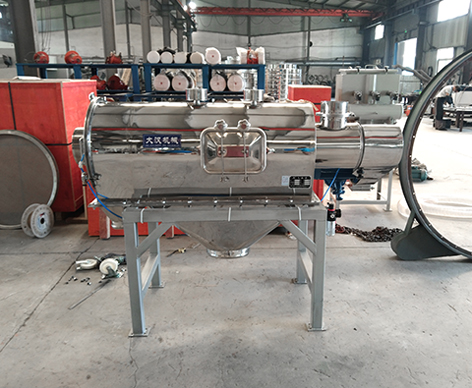

WQS气旋筛

WQS气旋筛为30-100型,30指气旋筛网笼的直径,100指网笼长度

5.5kw电机功率:

500目筛分目数:

240-7200m³/h气流量:

适用物料:适合筛分处理轻比重、粘度大、纤维多、有静电、易团聚的超细微粉和特殊物料。

厂家微信

厂家直销
一对一指导
上门安装
质保1年

全国统一销售热线 0373-2682 333

免费获取报价

WQS气旋筛

WQS气旋筛概述:

WQS气旋筛为30-100型,30指气旋筛网笼的直径,100指网笼长度,WQS气旋筛由于形状为横卧状所以也叫卧式气流筛卧式气流筛粉机,网为圆筒状,置于机体内,物料通过螺旋输送系统后,和气流混合、雾化进入网筒内;通过网筒内风轮叶片使物料同时受离心力和旋风推进力,从而近使物料喷射过网,由细料排出口排出,不能过网的物料沿网筒壁从粗料排出口排出。

气流筛采用碳钢材质的外壳,卧式的筛网利用风力与物料的离心力对物料进行筛分。产量高,效果好。

WQS气旋筛的显著功效

特别适用筛选精细粉末、密度小(比重轻)、轻微湿度、易附粘性粉或有精电反应的物料,用纤维网筛选可避免产生静电反应现象,能解决普通旋振筛和直线振动筛不能筛选的生产工艺难度。

WQS气旋筛的工作原理

气旋筛用过网筒内风轮叶片使物料同时受离心力和旋风推进力,从而使物料喷射过网,利用筛网网孔的大小进行分级。

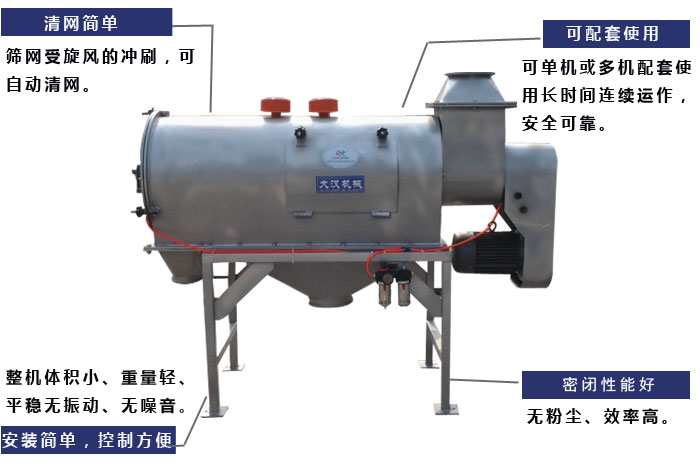

WQS气旋筛的性能特点

1.粒、粉皆可适用。占地面积小,平稳无振动、运行无噪音、密闭性能好,不污染环境。

2.可单机或多机配套、立体多层安装使用,移动灵活方便,连续运行安全可靠。

3.筛分精度高,适宜筛分超微细粉、密度小(比重轻)、轻微湿度、易附粘性粉或有静电反应的物料。

清网:筛网受旋风的冲刷,可自动清网。可配套使用:可单机或多机配套使用长时间连续运作安全可靠。安装简单,控制方便:整机体积小,重量轻,平稳无振动,无噪音,密闭性能好:无粉尘,效率高。

4.筛网使用寿命长久,内部结构新颖先进,网架设计独特耐用。换网容易,操作简单。纤维筛网管或不锈钢筛网管使用环形卡箍、长条形卡箍固定。

5.具有自由抖网,自动清洁,有破碎块状物料的功能,筛分效率高。

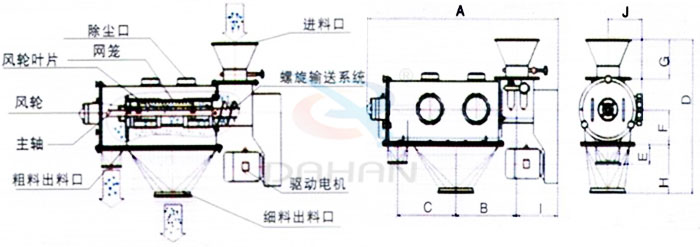

WQS气旋筛结构示意图

气旋筛结构:除尘口,网笼,风轮,粗料出料口,细料出料口,驱动电机,主轴。

型号 A B C D E F G H I J
WQS18-65 1430 460 420 1005 135 230 250 330 340 210
WQS30-100 1845 655 766 1240 320 285 300 350 380 290
WQS50-130 2230 870 790 1775 280 515 150 660 400 485

WQS气旋筛技术参数

型号 材质 功率 适用
WQS18-65 Q235A 2.2KW 500目以下筛分
SUW304
WQS30-100 Q235A 4KW 500目以下筛分
SUW304
WQS50-130 Q235A 5.5KW 300目以下筛分

WQS气旋筛使用范围

气旋筛适用行业有哪些:食品行业:糖粉,食盐,米粉,奶粉,豆浆,蛋粉。化工行业:树脂粉,涂料,工业药品,化妆品,油漆,洗衣粉,微粉。医药行业:中药粉,中药液,药丸,药片,药材。磨料陶瓷:陶瓷泥浆,电磁泥浆,喷雾土粒,高岭土浆陶瓷釉等。造纸行业:石膏,滑石粉,砂石,乳胶漆,废油,废水,造纸等

WQS气旋筛安装操作调试

1.设备长途运输后要将所有紧固螺栓检查一遍并紧固,当筛机吊装搬移固定位置后,应注意筛机整体处于水平位置。否则,会影响筛机的正常运转。

2.对设备基础无特殊要求,一般放置水泥地面直接使用即可。

3.净化压缩空气与空气过滤器接头联接用耐压(P=0.1MPa)胶管相连。

4.与其它设备配套的联接方式采用螺纹胶管、粗布、合成纤维管进行软联接,也可与管道直接相联。

5.开动筛机前应检查端盖、观察孔、各联接部位有无松动,各联接口是否密封良好。

6.注意观察筛选机转子(流化条)和带动筛网架转动(指FSQWZ型)的减速机是否按机身箭头所标示的规定方向转动,确保无误才能运行。
