圆形旋振筛

3500-38000元详情咨询

旋振筛也有是常见的圆形振动筛,该设备可安装1-5层筛网,可将物料筛分成2-6种不同粒子段

5吨/时产量:

4-3.01㎡筛网面积:

0.25-3kw 功率:

特点:换网方便快捷,筛分物料范围广,配备有清网装置。

适用:液体,粉体,颗粒均可筛分,分级,过滤(精度:0-500目)

选型要点

U型网架(也叫双层网粗网支撑细网延长使用寿命提高)子母扣网架(透网率高)胶粘网架(多用于超声波振动筛中)

按不同行业分:普通型闸门型(控制物料筛分时间)加缘型(防止液体物料飞溅)超声波型(防止物料聚团堵塞)

厂家直销 一对一导购送货上门质保一年
圆形旋振筛

圆形旋振筛视频——筛分粉末、颗粒、液体

圆形旋振筛介绍

圆形旋振筛主要是依据外形特征进行取名的,该设备的俯视形状为圆形所以称之为圆形旋振筛又称旋振筛或者是三次元振动筛等。该设备可安装1-5层筛网,能够同时筛分出6种不同粒度的物料。

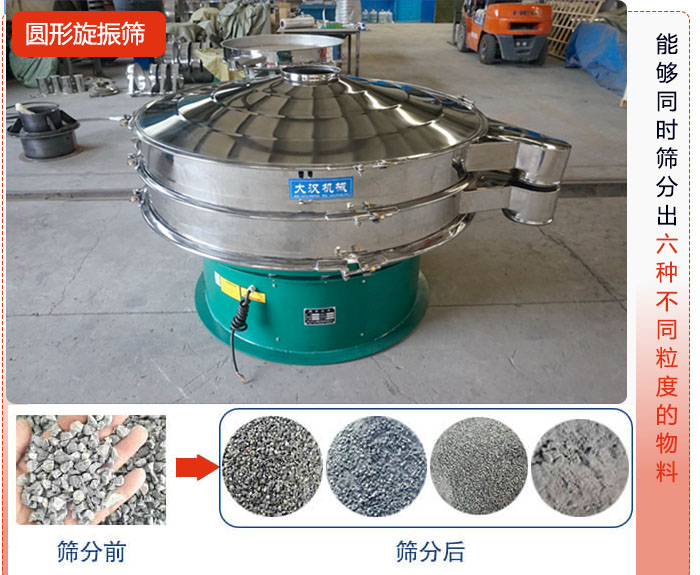

圆形旋振筛能够同时筛出6种不同颗粒的物料。

适用物料

适合对粉末、颗粒及浆液的分级、除杂、过滤,材质有碳钢、不锈钢和塑料三种,可安装1-5层筛网,能筛分6种不同粒度规格的物料,全密封结构,无粉尘污染,被广泛使用在食品、医药、化工、冶金及建材等行业。

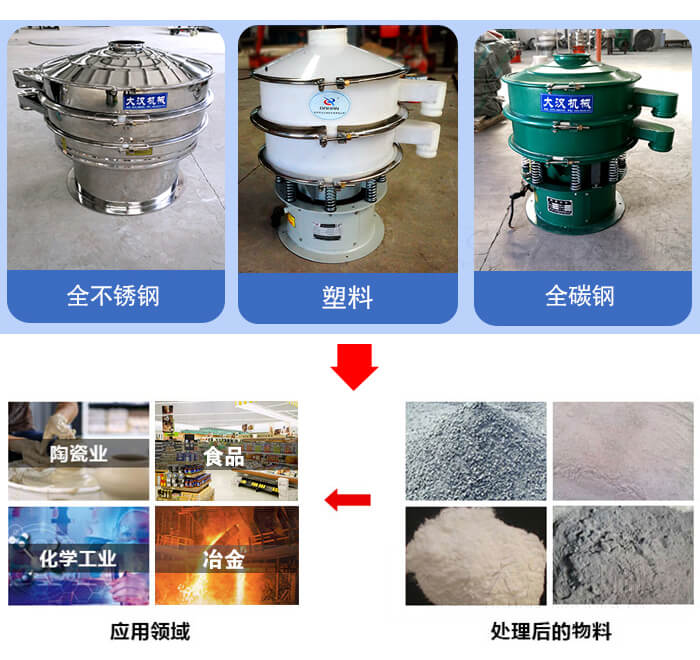

圆形旋振筛不同材质及其物料对应展示图

例如:

食品行业:面粉‘淀粉、小麦、醋等。

医药行业:中药粉、中药液、西药粉、西药液体、中西药颗粒等。

化工行业:树脂粉、颜料、洗衣粉、微粉、塑料颗粒等。

造纸行业:涂布涂料、白土泥浆、黑白液、废液、造纸液、废水回收。

冶金行业:氧化钛、氧化锌、电磁材料、焊条粉末等。

产品特点

1,适用于多种行业的粉末颗粒物料多层筛分。

2,全密封结构,无粉尘污染,采用304不锈钢材质易清洗。

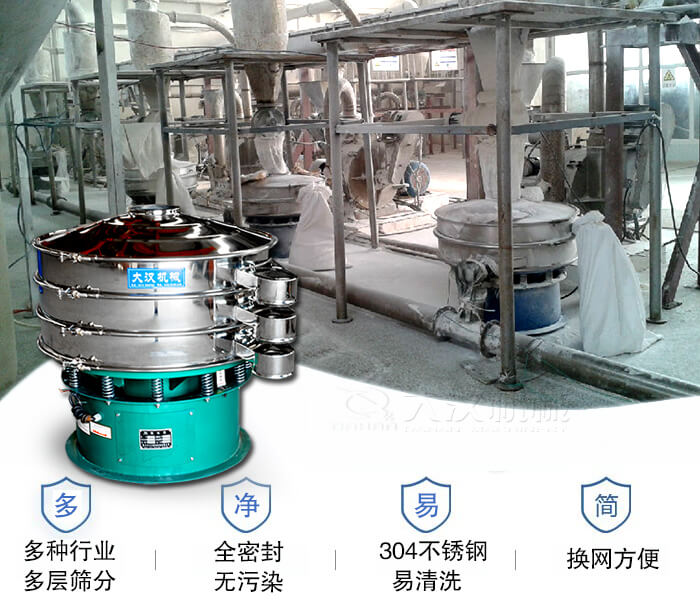

圆形旋振筛特点:多种行业多层筛分采用全密封结构,无污染。304不锈钢材质易清洗。同时换网方便。

3,弹跳球清网装置,无需人工清理

4,子母网分离式网架结构,换网方便快捷(3-5分钟)

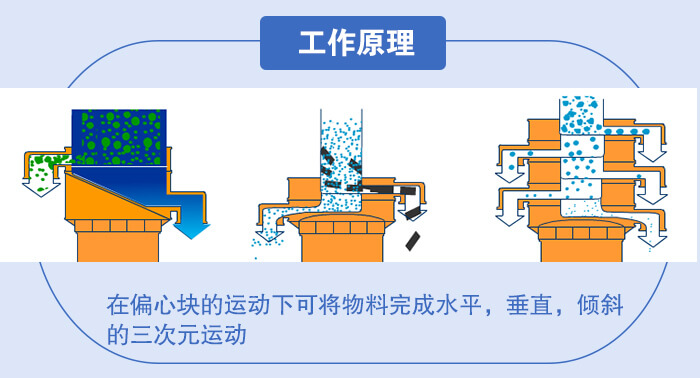

圆形旋振筛工作原理

该设备采用的是直立式振动电机,上下轴安装的有偏心块重锤,在偏心块的运动下可将物料完成水平,垂直,倾斜的三次元运动,再把这个运动传递给筛面进行筛分。

圆形旋振筛不同物料筛分简图展示

圆形旋振筛技术参数

型 号 DH-600 DH-800 DH-1000 DH-1200 DH-1500 DH-1800 DH-2000
直径mm Φ600 Φ800 Φ1000 Φ1200 Φ1500 Φ1800 Φ2000
筛网面积m 0.24 0.45 0.67 1.0 1.6 2.43 3.01
筛网规格(目) 2-500 2-500 2-500 2-500 2-500 2-500 2-500
进料粒度mm <Φ10 <Φ15 <Φ20 <Φ30 <Φ10 <Φ15 <Φ20
振次rpm 1500 1500 1500 1500 1500 1500 1500
有效筛面直mm Φ560 Φ760 Φ930 Φ1130 Φ1430 Φ1760 Φ1960
层数 1-5
功率Kw 0.25 0.55 0.75 1.1 1.5 2.2 3

圆形旋振筛选型守则

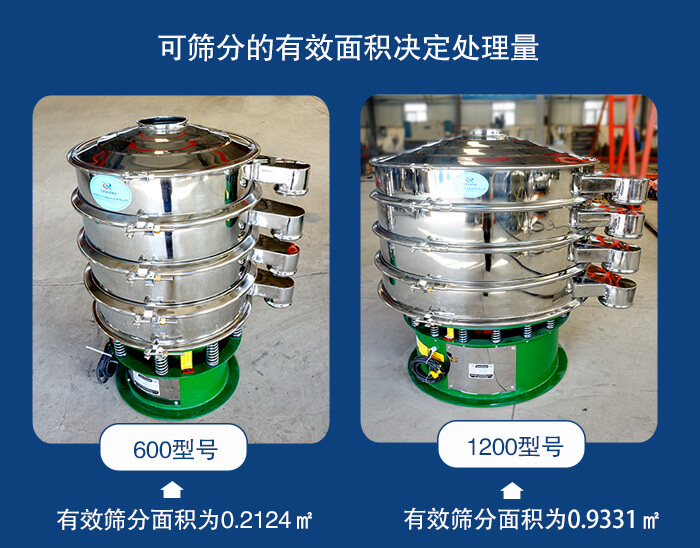

型号不同主要区别在可筛分的有效面积,如600型号的有效筛分面积为0.2124㎡,而1200型号的旋振筛其有效筛分面积为0.9331㎡,是600型号的四倍多,因此在筛分同一物料时,其处理量也是该型号的四倍之多。

圆形旋振筛不同型号展示图

使用现场

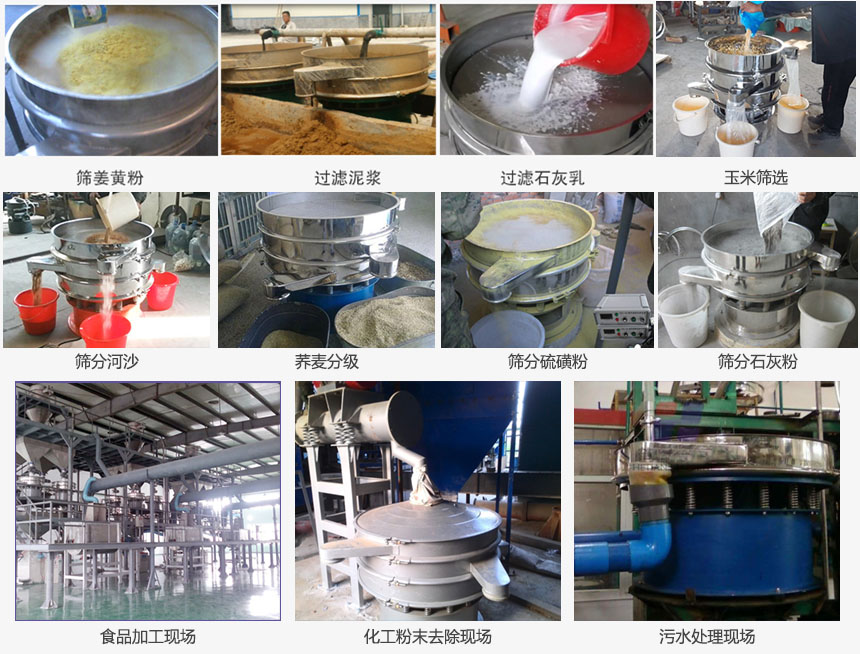

圆形旋振筛筛分姜黄粉,河沙,硫磺粉,石灰粉;过滤泥浆,石灰乳;分级玉米颗粒,荞麦颗粒等物料和食品加工,化工粉去除,污水等处理使用现场

发货现场

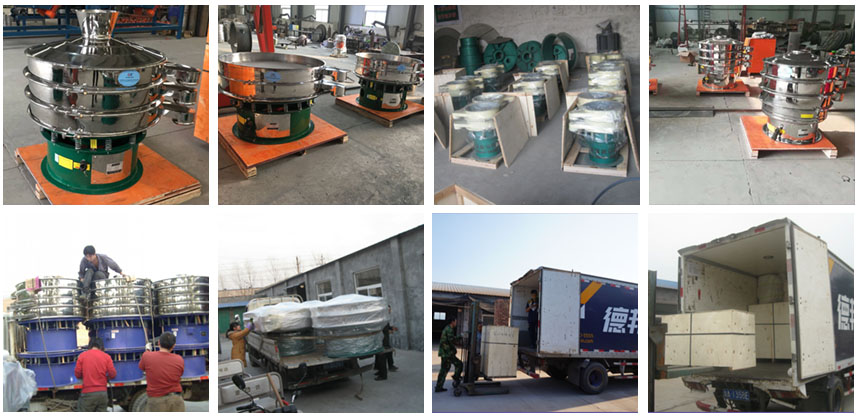

不同型号的圆形旋振筛装车发货现场
