方形振动筛

4000~46000元详情咨询

方形振动筛其外形为长方形又称为直线振动筛,主要用于筛分无粘性干式粉末和颗粒,产量大、耗能低

0.074-5mm适用粒度:

400目内目数:

20吨/时产量:

产品特点:双电机驱动、产量大,全封闭结构、无粉尘溢散、可一次性获得2-7种不同规格成品

适用物料:尿素、复合肥、塑料颗粒、石子等多种颗粒和粉末行业的筛分和分级。

选型要点

材质分类:碳钢不锈钢+碳钢全不锈钢

特殊定制:普通型降温型吊挂式移动式

厂家直销 一对一导购 送货上门 质保一年
方形振动筛
  • 碳钢材质
    碳钢
  • 不锈钢材质
    不锈钢
  • 多层
    多层

方形振动筛概述

直线振动筛设备介绍

方形振动筛是我厂生产的直线振动筛,由于方形振动筛的外形长方形的,所以用户就称之为方形振动筛,改产品采用的是双振动筛机激振力较大,筛分轨迹长所以有一定输送作用。同时该产品具备针对一种物料同时筛分出:2-6种规格/粒度。

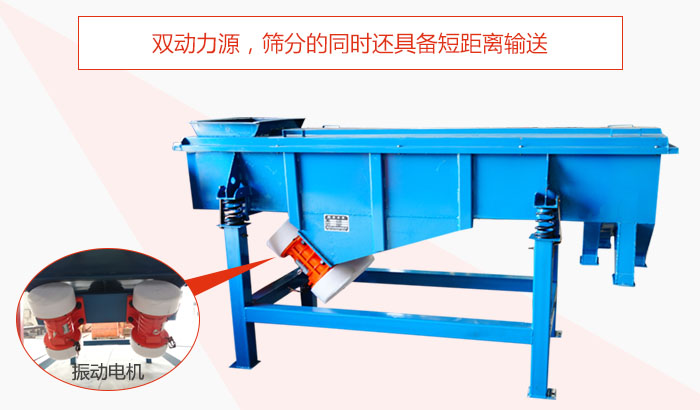

方形振动筛双动力源,筛分的同时还具备短距离输送。

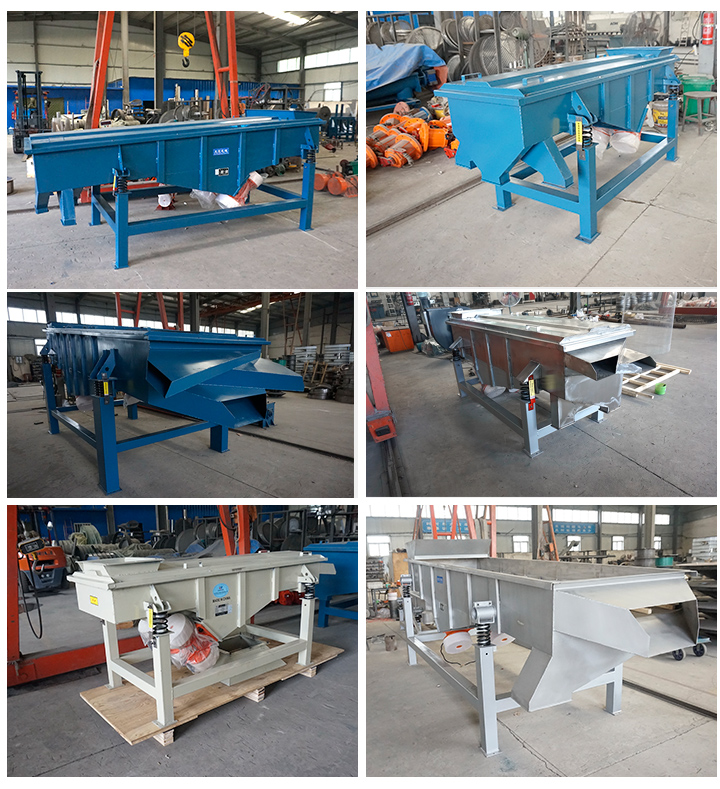

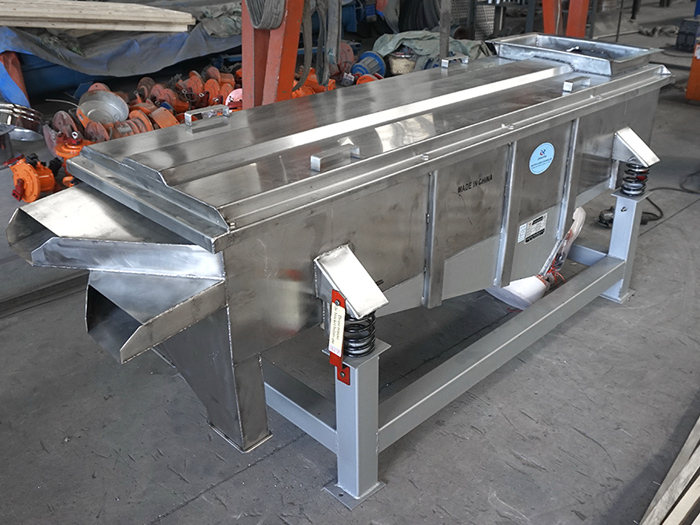

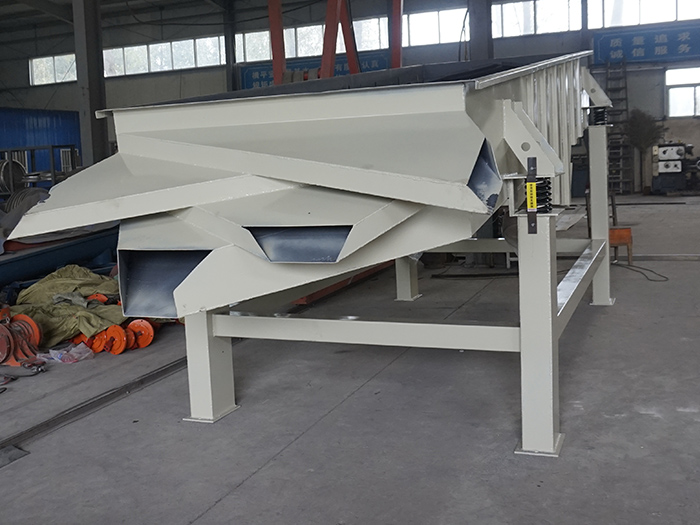

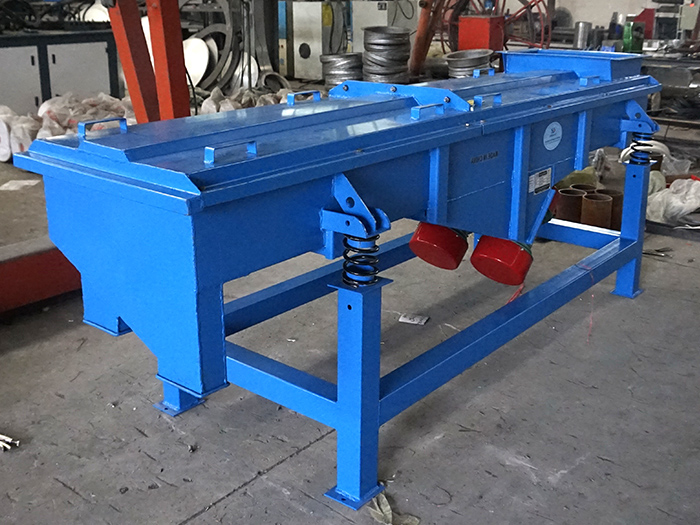

方形振动筛图片

产品实拍

产品特点

方形振动筛1,处理量大2,运行平稳3,密封性好,维修方便

处理量大:双振动来源,激振力强

运行平稳:采用轮胎联轴器,柔性链接,运转平稳

密封性好:采用小振幅,高频率,大倾角结构,使该机筛分效率高。

维修方便:有振动器,筛箱,支撑或悬挂装置,传动装置等部分组成,结构见到那维修方便。

该产品筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。

方形振动筛工作原理

方形振动筛主要是利用两台振动电机,作为驱动来源。振动电机的振动会带动筛网于筛框中的物料进行运动,物料的大小过滤会因筛网孔径大小的不同进行分级并完成分级或除杂筛分原理。

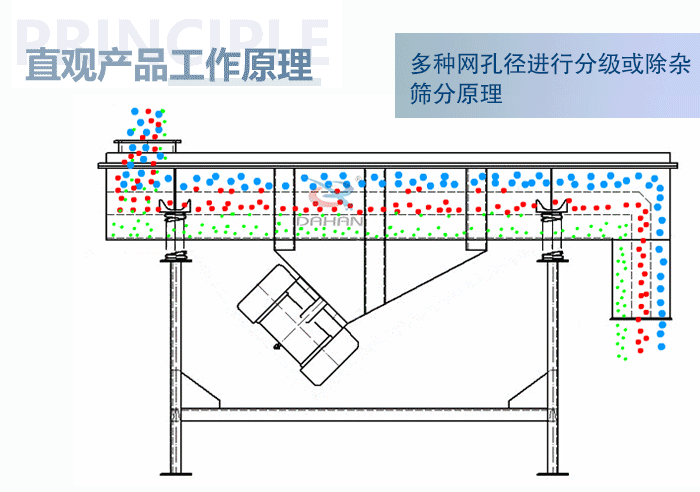

直观方形振动筛工作原理:多种网孔径进行分级或除杂筛分原理。

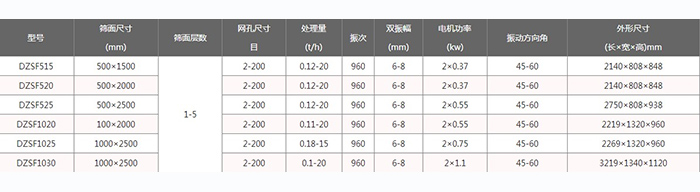

方形振动筛参数

型号 筛面尺寸
(mm)
筛面层数 网孔尺寸
处理量
(t/h)
振次 双振幅
(mm)
电机功率
(kw)
振动方向角 外形尺寸
(长×宽×高)mm
DZSF515 500×1500 1-5 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF520 500×2000 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF525 500×2500 2-200 0.12-20 960 6-8 2×0.55 45-60 2750×808×938
DZSF1020 100×2000 2-200 0.11-20 960 6-8 2×0.55 45-60 2219×1320×960
DZSF1025 1000×2500 2-200 0.18-15 960 6-8 2×0.75 45-60 2269×1320×960
DZSF1030 1000×2500 2-200 0.1-20 960 6-8 2×1.1 45-60 3219×1340×1120

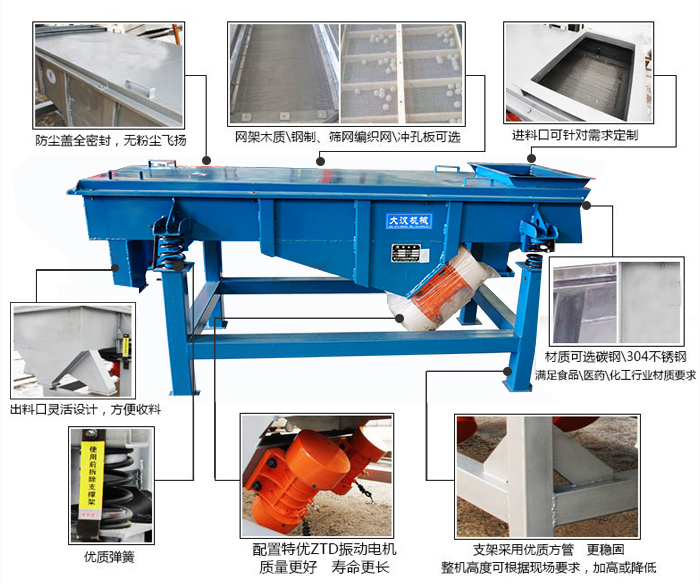

产品结构介绍

方形振动筛结构包括:防尘盖:全密封,无粉尘飞扬。网架木质/钢制,筛网编织网/冲孔板可选。进料口可针对需求定制。出料口灵活设计,方便受料,材质可选碳钢/304不锈钢满足食品/医药/化工行业材质要求。优质弹簧。配置特优ZTD振动电机质量更好,寿命更长。支架采用优质方管,更稳固整机高度可根据现场要求,加高或降低。

本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。

2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。

3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、振动电机(使用与维修方法详见振动电机使用说明书)。

5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。

6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。

7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。

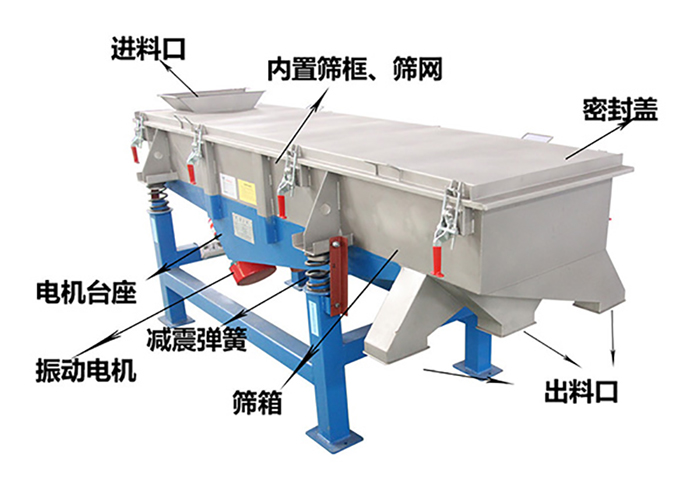

方形振动筛由密封盖,减振弹簧,振动电机,出料口,内置筛框等结构。

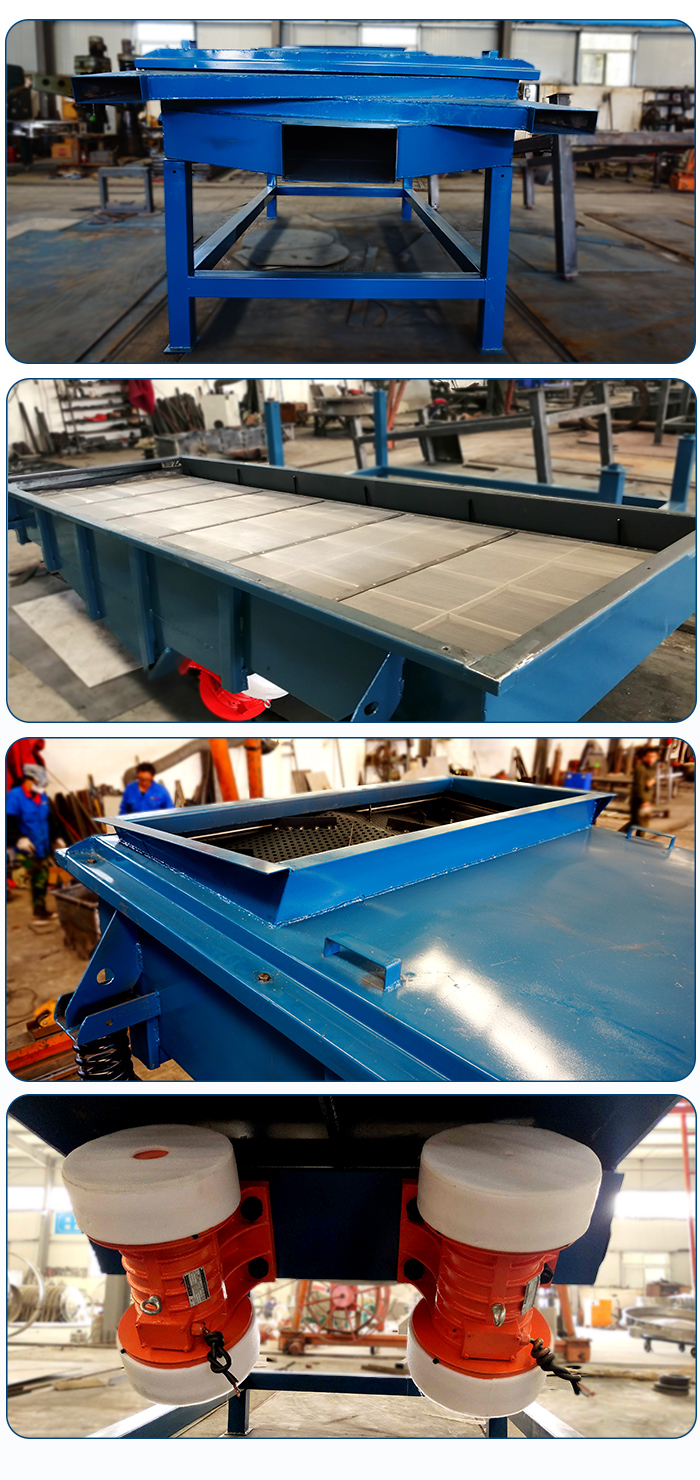

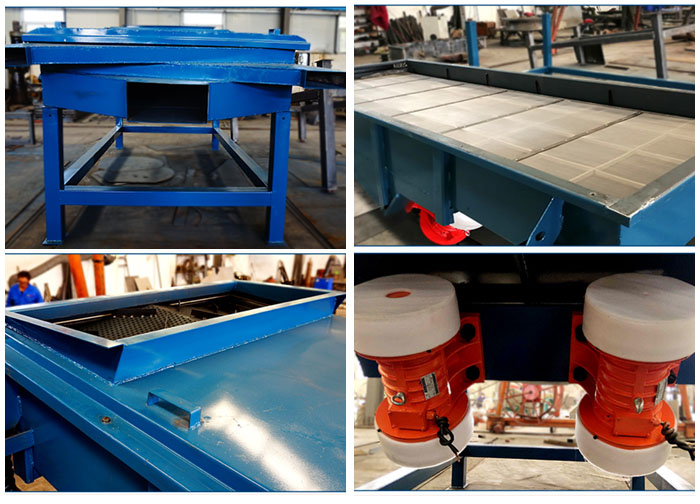

产品细节展示

方形振动筛出料口,筛网和网架,进料口,振动电机等细节展示。

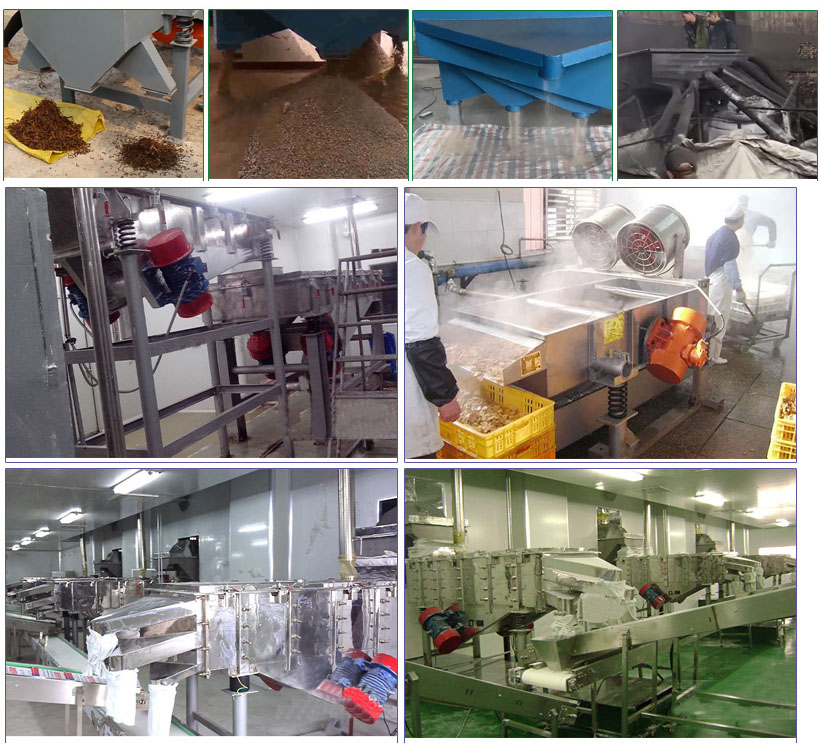

方形振动筛适用行业

多用于:冶金行业,磨料陶瓷行业,环保行业等

多用于:冶金行业,磨料陶瓷行业,环保行业等

筛分范围:适用于粒度在0.074—5mm,含水量小于7%,无粘性的各种干式粉状或颗粒状物料的筛分。大给料粒度不大于10mm.。
