您的位置:首页 > 产品中心 > 方形摇摆筛
方形摇摆筛

方形摇摆筛

2000-32000元/台详情咨询

简介:方形摇摆筛是一种筛体做水平圆周回旋运动的仿人工筛分设备.该设备可根据客户的需求做各种网层数目与组合的变化.因为其工作状态稳定。

6-100目进料粒度:

1-100t/h生产能力:

25-60mm筛箱行程:

适用物料:石英砂、机制砂、压裂砂、烘干沙、碳酸钙等砂石物料。

选型要点

按材质分:Q235碳钢304不锈钢(有腐蚀或对卫生的要求很高)

减震弹簧选择:钢弹簧(常用)复合弹簧和橡胶弹簧(根据设备类型)

筛网清洁装置选择:弹跳球(物料在200目以下)超声波清洗装置(物料网孔太小)

厂家直销 一对一导购送货上门质保一年

方形摇摆筛简介

方形摇摆筛是一种低噪音高精度的细粉筛分机。 它适用于筛分和过滤颗粒,粉末和粘液等材料。 在正常情况下使用,方形摇摆筛的使用寿命可以达到20年以上。

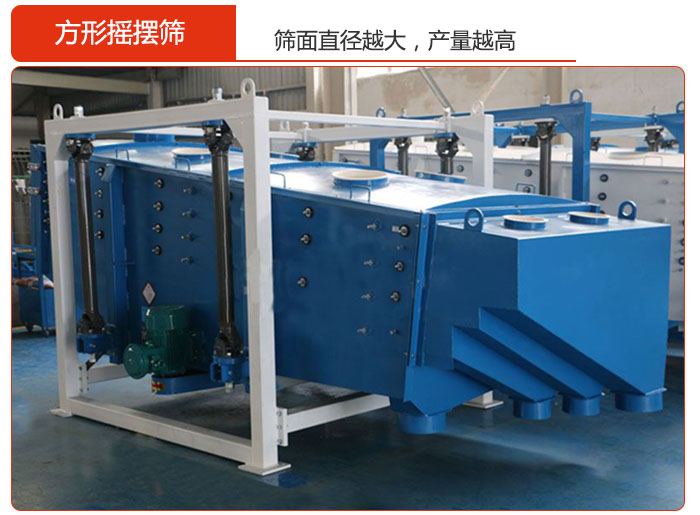

方形摇摆筛的筛面直径越大,产量越高

方形摇摆筛视频

方形摇摆筛工作原理

方形摇摆筛又称往复筛,其驱动装置所产生的振动力是绕固定轴,方向呈一定规律变化的惯性力,其本质是有偏心轮绕定轴转动所形成的往复惯性力。由于其惯性带动物料的运动从而实现方形摇摆筛的筛分效果。该结构是由:筛盖,顶部筛框,底部筛框,筛网,出料口等部件组成。

从摇摆筛的筛箱运动轨迹可以看出,方形摇摆筛又称往复筛,其驱动装置所产生的振动力是绕固定轴,方向呈一定规律变化的惯性力,其本质是有偏心轮绕定轴转动所形成的往复惯性力。由于其惯性带动物料的运动从而实现方形摇摆筛的筛分效果。

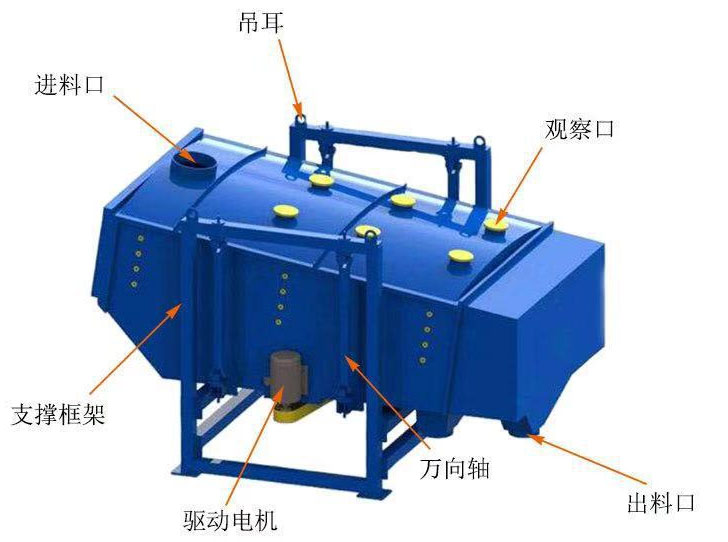

方形摇摆筛结构

方形摇摆筛主要是由筛箱、驱动装置、筛架、支撑架和减振装置等组件构成。

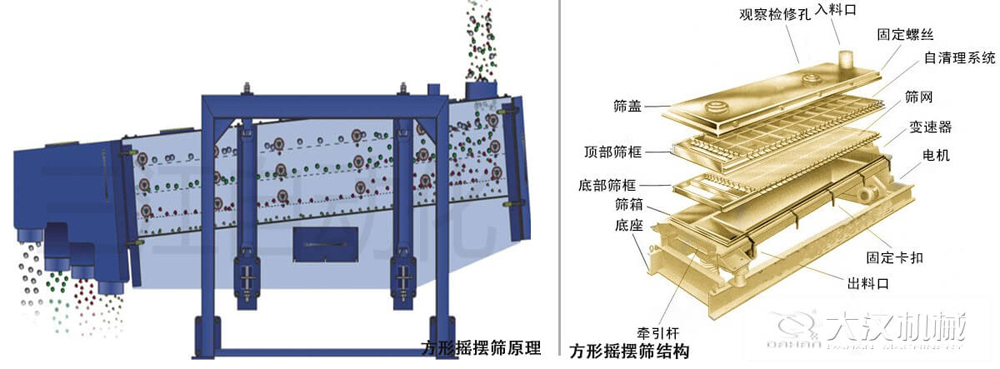

方形摇摆筛结构图示意图

筛箱:包括筛框、筛网、筛格、弹簧卡和弹跳球等组件,其中,筛框上安装有上、下两层筛网,筛网通过设置在筛格周边上的弹簧卡张紧在筛格上,弹跳球设置在筛格的方格内;驱动装置:驱动器、电动机、锁紧套、锁紧圆螺母、止动垫圈和锥套等组件,其中,锥套固定在筛框上,驱动器的驱动轴设置在锥套内并通过锁紧套来连接固定其位置。

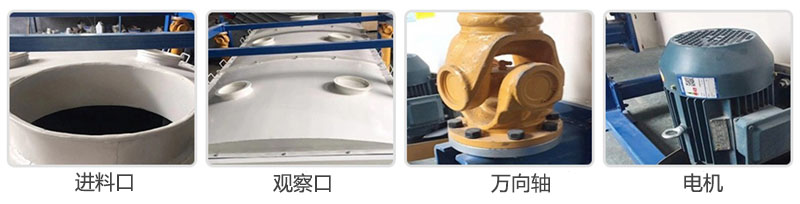

摇摆筛细节展示:进料口,观察口,万向轴,电机等

方形摇摆筛特点

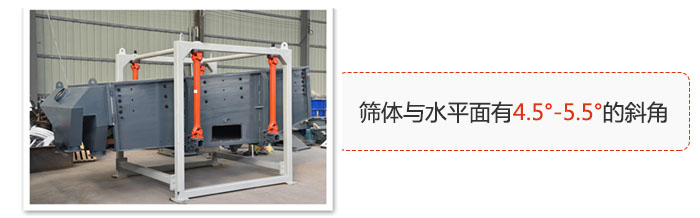

方形摇摆筛筛体与水平面有4.5°--5.5°的斜角。

1)自清网效果好,筛网利用率较高且适用寿命长。

产品在使用过程中可增加出料管道直径,减少流出距离

2)方形摇摆筛,密封效果好,无粉尘溢漏现象。

方形摇摆筛兼顾:物料精细,生产量大两大优势。

利用惯性力工作,噪音较小。

方形摇摆筛筛分范围

颗粒、粉末、粘液一定范围内均可筛选。筛分细至500目或O028rrlm,过滤小可至5微米。例如:石英砂珍珠岩,石墨,绿豆,龙岩矿砂,金属粉,金属硅等物料分级筛选,可筛一至五层筛网,能同时进行二至六个等级的分选或过滤。

方形摇摆筛可筛分石英砂规格

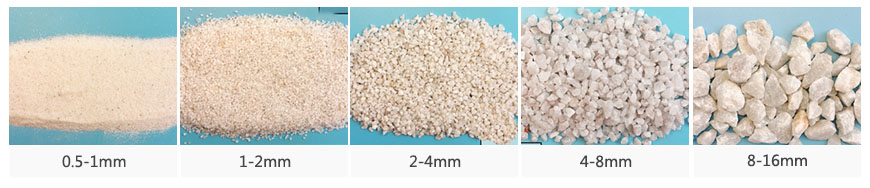

石英砂目数规格图片展示

石英砂常用规格有:0.5-1mm、1-2mm、2-4mm、4-8mm、8-16mm、16-32mm、10-20目、20-40目、40-80目、100-120目。以上目数使用方形摇摆筛均可进行有效的筛分工作,单台时产5吨~50吨,筛分精度98%以上,符合石油支撑剂使用要求。

方形摇摆筛技术参数

型号 有效筛分面积(m²) 功率(KW) 筛面倾角(º) 层数 回转频次(r/min) 筛箱行程(mm)
FYBS1030 3 3 5-8 1-5 180-260 25-60
FYBS1036 3.6 3 5-8 1-5 180-260 25-60
FYBS1230 3.6 4 5-8 1-5 180-260 25-60
FYBS1236 4.32 4 5-8 1-5 180-260 25-60
FYBS1530 4.5 5.5 5-8 1-5 180-260 25-60
FYBS1536 5.4 5.5 5-8 1-5 180-260 25-60
FYBS1830 5.4 7.5 5-8 1-5 180-260 25-60
FYBS1836 6.48 7.5 5-8 1-5 180-260 25-60
FYBS2030 6 7.5 5-8 1-5 180-260 25-60

分层组合

方型摇摆筛是一种可以根据客户物料要求进行设计变化的筛分设备.可以做成单箱体,双箱体,三箱体,四箱体的组合.也可以在每层箱体里面变化网的层数.合理的大化的利用其筛分优势.一台方型摇摆筛能达到传统的几台筛机的筛分效率.根据要求可做以下若干机型.

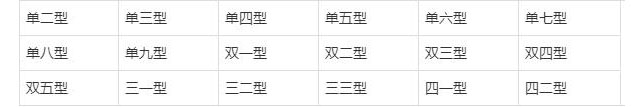

方形摇摆筛分层组合示意图
