直线振动筛
浏览次数:

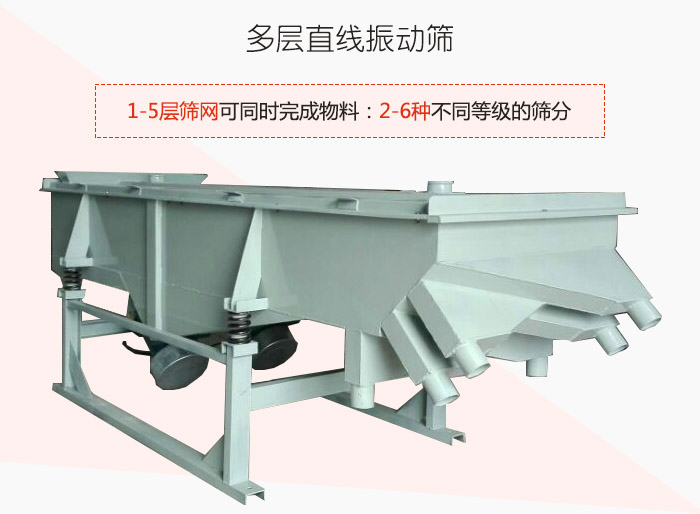

  • 多层直线振动筛

    关于大汉牌直线振动筛
    我厂生产的DZSF系列直线筛是与中国矿业学院联合设计制造,多年来我厂工程技术人员广泛听取用户反馈信息,不断对产品设计进行改进,多次对技术参数进行优化。优异的产品质量和性能赢得了用户的肯定和赞誉。

    直线振动筛 多层直线振动筛 碳钢直线振动筛

    直线振动筛 直线筛 直线筛分机

    不锈钢直线筛 可调角度直线振动筛 单层直线筛

    一、直线振动筛工作原理
    DZSF系列直线振动筛为双振动电机驱动。当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃或向前作直线运动,从而达到对物料进行筛选和分级的目的。适用于粒度在0.074—5mm,含水量小于7%,无粘性的各种干式粉状或颗粒状物料的筛分。最大给料粒度不大于10mm。

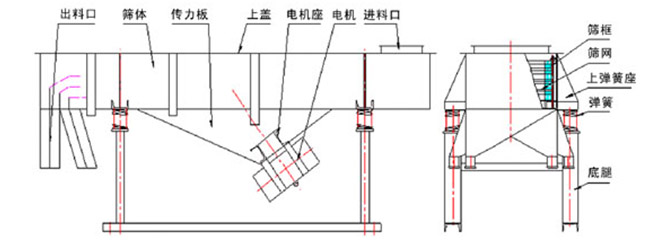

    直线振动筛工作原理图

    二、直线振动筛工作特点
    该产品筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。

    三、直线振动筛主要适用行业
    该产品广泛适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。
    四、直线振动筛型号说明
    D----------------------------------振动电机(振动源)

    Z----------------------------------直线(运转轨迹)

    SF----------------------------------筛分机

    1020----------------------------------筛面尺寸(1000mm宽x2000mm长)

    1-------------------------------------两层(两层筛网三个出料口)

    S(P)-----------------------------------钢板材质【S代表不锈钢,P代表普碳钢】
    五、直线振动筛筛分原理
    物料从给料机均匀地进入筛分机的进料口,在振动电机的激振下,向出料口方向边跳动边筛分,通过多层筛网筛分出数种产品和不合格的筛上、筛下物,分别从各自的出口排出,流入料仓或盛料筒.


    六、直线振动筛主要技术参数和外形尺寸

    型号 筛面尺寸
    (mm)
    筛面层数 网孔尺寸
    处理量
    (t/h)
    振次 双振幅
    (mm)
    电机功率
    (kw)
    振动方向角 外形尺寸
    (长×宽×高)mm
    DZSF520 500×2000 1 2-200 0.05-5 960 6-7 2×0.37 45-60 2140×808×848
    2DZSF520 2 0.05-5 6-7 2×0.37 45-60 2199×808×878
    3DZSF520 3 0.03-5 4-6 2×0.37 45 2256×808×938
    DZSF525 500×2500 1 0.06-8 5-7 2×0.37 45-60 2462×808×848
    2DZSF525 2 0.06-8 4-6 2×0.37 45 2699×808×878
    3DZSF525 3 0.06-8 6-8 2×0.55 45-60 2750×808×938
    4DZSF525 4 0.1-15 5-7 2×0.55 45 2813×808×1000
    5DZSF525 5 0.08-15 5-7 2×0.55 45 2883×808×1060
    6DZSF525 6 0.07-15 6-8 2×0.75 45-60 2953×808×1120
    DZSF1020 1000×2000 1 0.12-20 6-8 2×0.55 45-60 2152×1320×900
    2DZSF1020 2 0.11-20 5-7 2×0.55 45-60 2219×1320×960
    3DZSF1020 3 0.10-2 5-7 2×0.75 45-60 2286×1320×1030
    4DZSF1020 4 0.07-15 4-8 2×0.75 45-60 2353×1320×1100
    5DZSF1020 5 0.07-15 4-8 2×0.75 45-60 2420×1320×1160
    6DZSF1020 6 0.01-15 4-8 2×0.75 45-60 2487×1320×1220
    DZSF1025 1000×2500 1 0.1-15 5-7 2×0.75 45 2203×1320×900
    2DZSF1025 2 0.18-15 5-7 2×0.75 45 2269×1320×960
    3DZSF1025 3 0.07-15 6-8 2×0.75 45-60 2336×1320×1030
    DZSF830 800×3000 1 0.1-20 6-8 2×0.55 45-60 3080×1098×1120
    2DZSF830 2 0.1-20 6-8 2×0.55 45-60 3140×1098×1180
    3DZSF830 3 0.1-20 6-8 2×0.55 45-60 3200×1098×1240
    DZSF1030 1000×3000 1 0.1-20 6-8 2×0.75 45-60 3152×1340×1120
    2DZSF1030 2 0.1-20 6-8 2×1.1 45-60 3219×1340×1120
    3DZSF1030 3 0.1-20 6-8 2×1.1 45-60 3286×1340×1120
    DZSF1224 1200×2400 1 0.1-23 6-8 2×1.1 45-60 2480×1520×1100
    2DZSF1224 2 0.1-23 6-8 2×1.1 45-60 2540×1520×1160
    3DZSF1224 3 0.1-23 6-8 2×1.5 45-60 2600×1520×1220

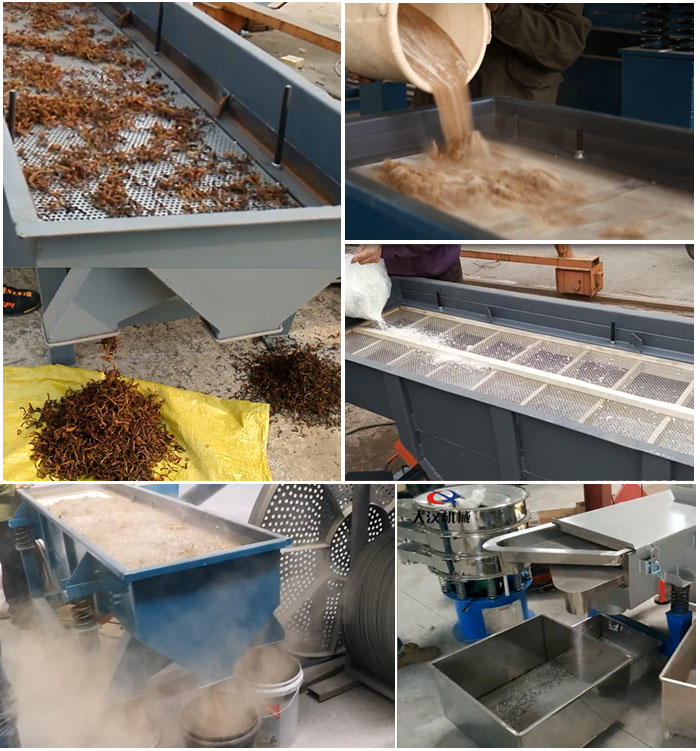

    七、直线振动筛应用案例展示

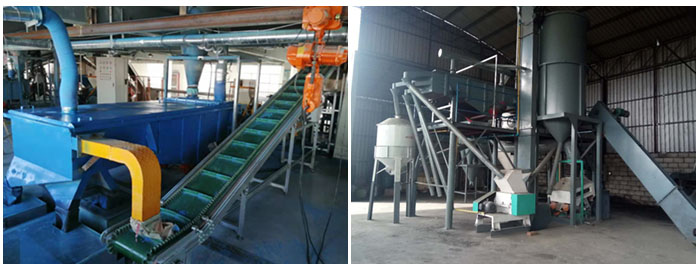

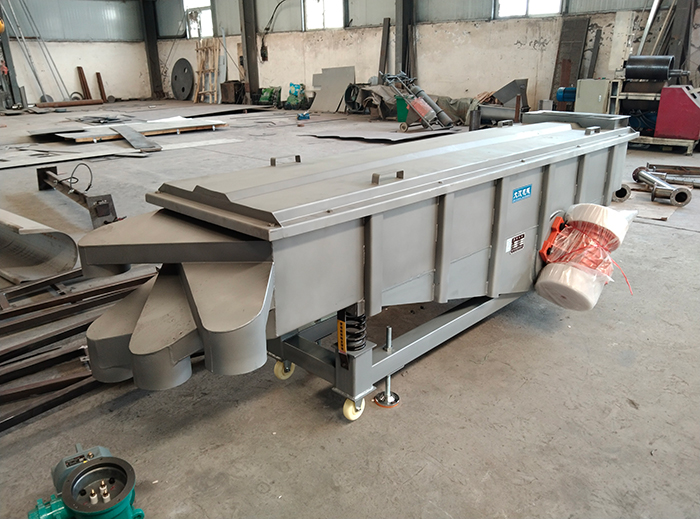

    直线振动筛试机



    八、直线振动筛结构说明

    直线振动筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
    1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。
    2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。
    3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
    4、振动电机(使用与维修方法详见振动电机使用说明书)。
    5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。
    6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。
    7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。

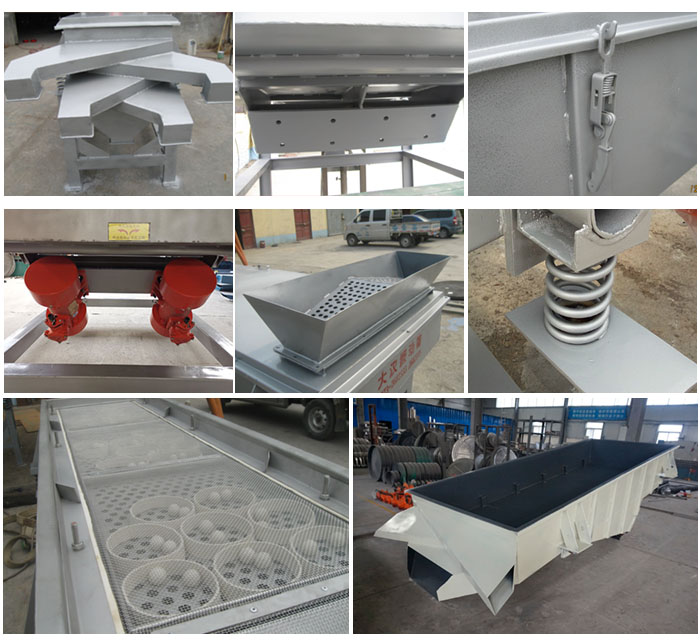

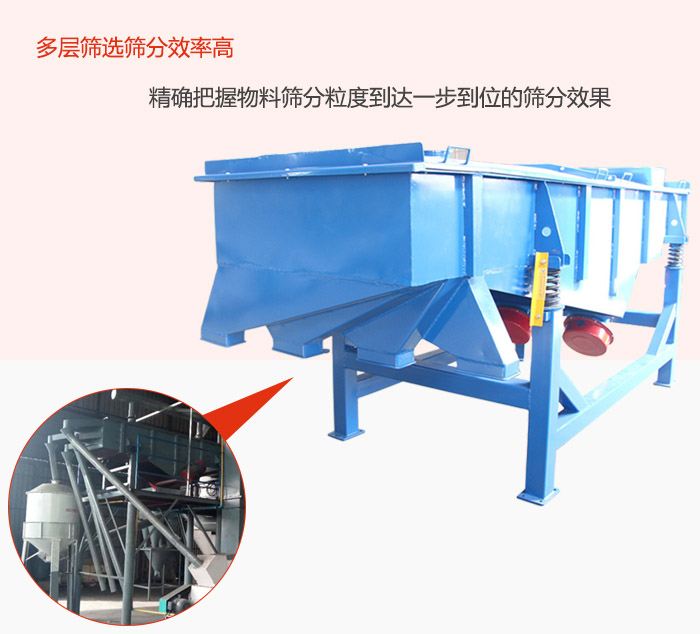

    直线振动筛相关细节

    九、安装调试与使用
    该设备应固定在专用地基上,由预埋螺栓固定。如不打专用地基,应在工作台与设备机座之间敷设防振橡胶板,在使用前必须给设备配置安全可靠的接地保护线.。
    注意:设备安装到位后,开机前必须将运输时用来固定筛体和机座的装置拆掉。
    新筛机安装好以后,应按以下要求检查:
    1、检查振动电机绕组对地的绝缘电阻,若<20MΩ必须烘干后方能使用。
    2、筛体和机座上、下弹簧座圈上,弹簧应完全垂直嵌入弹簧座圈,以保证筛体平衡,筛机的振动部分切勿与机外其它物体有任何硬性连接或接触。
    3、闭合电源开关,确认振动电机同步反向旋转,进行10-20分钟空运转,设备在运行时如有异常声音,应迅速关机进行检查处理。设备运转正常后,可将少量需筛分的物料通过进料口设入筛机内,确认物料向出料口方向行进,然后逐渐增加到所需和所能承受的给料量。
    4、筛分物料时,应在进料口将物料均匀投入,保证筛面上的物料均匀分布。物料下落时,不得有大的冲击,以免损坏筛网,特殊情况下(如物料粒度相差悬殊大、物料比重大等)应在进料口上加一层较粗的筛网作缓冲。
    5、用户可根据筛机的层数,物料比重不同来增减筛机的激振力(通过调节振动电机两端偏心重锤的夹角来增减激振力),使筛机达到最佳的筛分效果。
    6、设备在停机时产生瞬间的共振区,此时振幅和噪声会明显增大,属正常现象,设备在开停机前,筛面上不得有存留物料,筛网需经常检查是否张紧、破损,如有破损要即时更换。
