顶击式振动筛

简介:顶击式振动筛又叫做顶击式标准振动筛简称顶击式振筛机,顶击筛,用于金刚石微粉、超硬材料行业生产分级工序高强度、大频率地反复使用。

0-0.038mm筛孔直径:

147次/分顶击次数:

12.5mm回转半径:

特点:能有效保证筛子摇动和顶击次数,筛分彻底、下料快、不易堵塞。

适用:普通磨料粒度组成检查和超硬材料生产分级及粒度组成检查

厂家微信

厂家直销
一对一指导
上门安装
质保1年

全国统一销售热线0373-2682 333

免费获取报价

顶击式振动筛

顶击式振动筛概述

顶击式振动筛也叫顶击式振筛机,简称顶击筛,具备往复、拍击振动两种运动形式,物料不堵塞,电源控制器可预订时间,规格有¢200mm、¢300mm样式,适用于普通磨料粒度组成检查、超硬材料生产分级及料度检查。

顶击式振筛机

该设备充分利用偏心原理使机器的平台面发生有规律的振动和顶击,代替了手工筛分的优势,顶击和振动双重运动可以让卡在网孔的物料顺利下筛,下料更快。

顶击式振动筛原理

1、顶击筛有电动机通过传动轴,蜗轮付带动摆动架上的主偏心轴旋转,从而又连带动其他两个付偏心轴回转使整个筛组的摆动得到半径,也等于偏心距的平面周围摆动。

2、同时在同一台电动机带动另一对蜗轮付通过凸轮,顶杆装有筛组的摆动架,周期地顶起靠自重下落在机座的砧座上,使摆动架得到平面圆周摇动的同时进行振击。

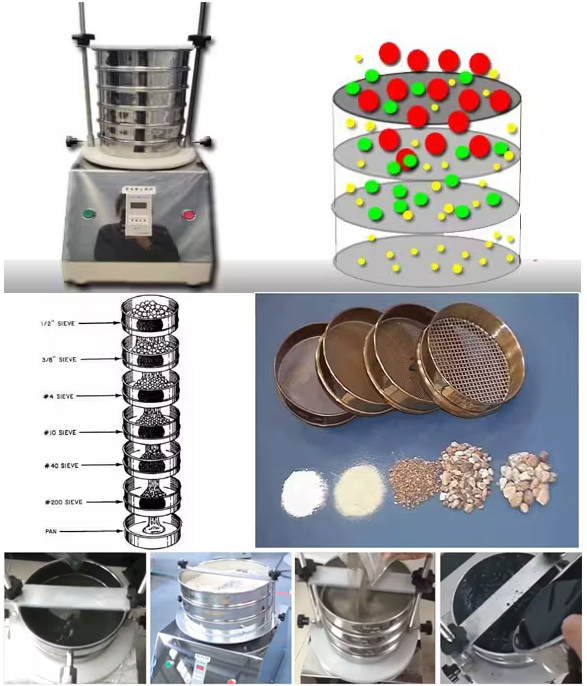

顶击式振动筛用途

顶击式振动筛应用

化工行业:用于化工原料、化工产品等的筛分,如化肥、农药、橡胶、塑料、颜料、染料、助剂等。

食品行业:用于食品原料、食品添加剂等的筛分,如粮食、油脂、糖、盐、奶粉、淀粉、调味品、茶叶、咖啡等。

医药行业:用于药物原料、中间体等的筛分,如中药材、西药原料、制剂、保健品等。

矿山行业:用于矿石、砂石料等的筛分,如煤炭、金属矿石、非金属矿石、建筑材料等。

建材行业:用于水泥、石灰石、沙子等的筛分,如水泥熟料、石灰石粉、砂浆、混凝土骨料等。

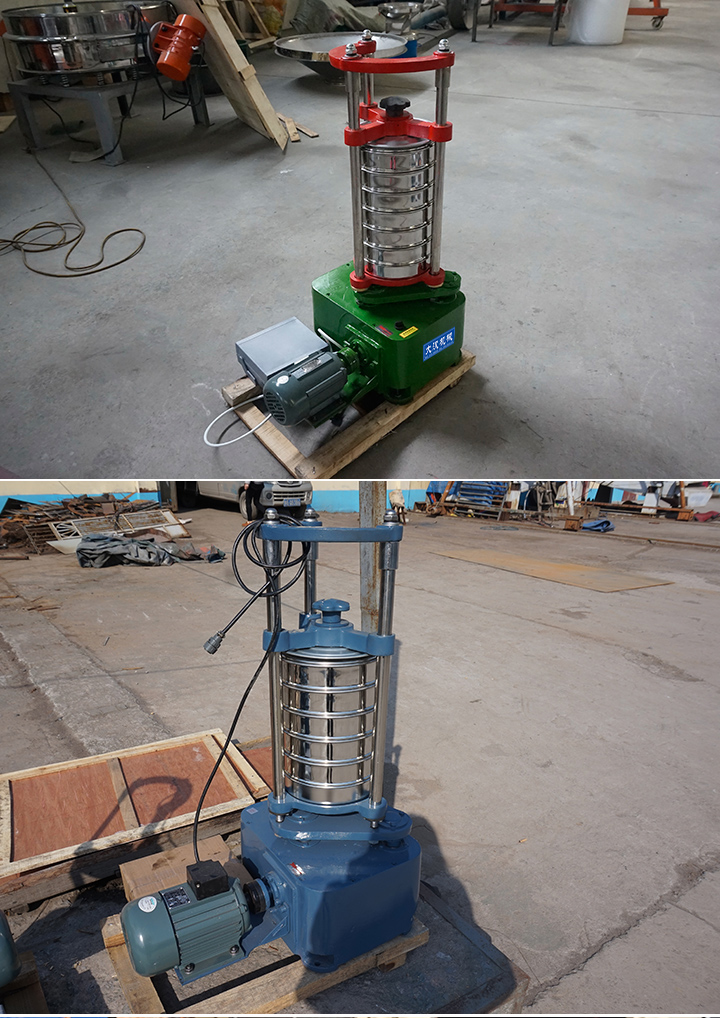

顶击式振动筛图片

产品展示

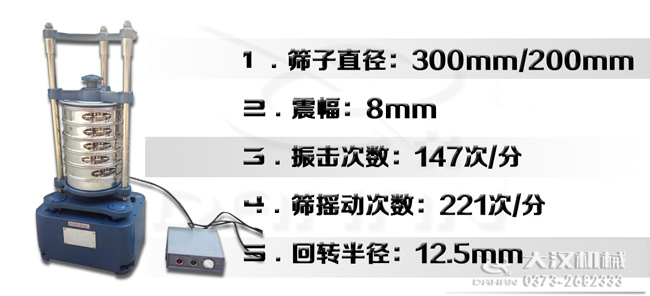

顶击式振动筛技术参数

技术指标

型号 名称 单位 数值
01 筛子直径 厘米 20 立即咨询
02 可配筛子层数 7
03 筛子孔径 毫米 0-0.038
04 摇动次数 次/分 221
05 顶击次数 次/分 147
06 回转半径 毫米 12.5
07 顶击落距 毫米 10mm
08 电机功率 千瓦 0.38
09 电源电压 380
10 电机转速 转/分 2800
11 机器重量 公斤 120
12 外形尺寸 毫米 586*370*952

顶击式振动筛优势

噪音小,重量轻;平台操作,无需固定

1、筛分效率高:顶击筛采用特殊的筛分结构和运动方式,能够高效地将物料进行筛分。其独特的设计使得物料在筛面上产生冲击和跳跃,有效地提高了筛分效率。相比传统的振动筛和固定筛,顶击筛能够更快速地将物料分离,提高生产效率。

2、高精度筛分具有精细筛分能力,能够在较小的筛孔尺寸下进行有效的筛分。它可以准确地分离出所需的颗粒大小,提供高质量的最终产品。

3、适用范围广:可以用于各种物料的筛分,包括干物料、湿物料、粘性物料、块状物料等。

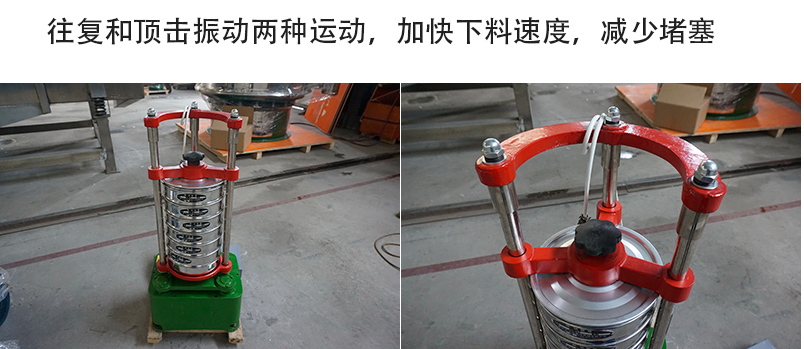

4、减少堵塞:具备往复和顶击振动两种运动, 下料快、不易堵塞

5、低噪音和低能耗:顶击筛在工作过程中产生的噪音较低,对工作环境和操作人员的影响较小。此外,它的能耗相对较低,对能源的消耗较少,具有较高的能源效率。

顶击式振动筛结构图

顶击式振筛机结构图

顶击式振动筛注意事项

使用注意事项

1.用前润滑,用后擦试干净。

2.不准随意拆改或解体使用,确因需要开发新功能或改造更新等,需按分级管理权限,履行审批手续后再实施。

3.经常进行设备的保养与维护,并存放在干燥通风之处,待用时间过长仪器设备,应定期通电开机,防止潮霉损坏仪器设备其零部件。

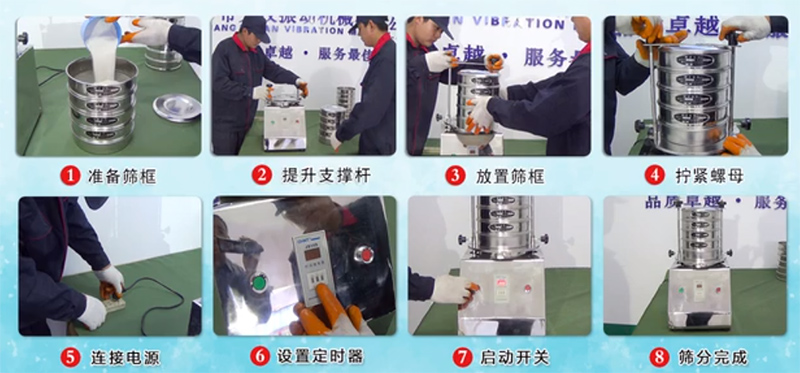

顶击式振动筛使用说明

1、在按放筛子时,应按照筛孔大小顺序迭放,同时另加一个筛子底盘。

2、将需筛分化验的物料倒入上层的筛子内,盖好筛盖然后按放在振摆仪承筛座内。

3、反时转夹筛盘上的胶木手柄,将整个夹筛盘向下滑在套筛上,然后,再顺时针旋转夹筛盘上胶木柄,其内的顶杆轴夹紧承座,把整套分样筛固紧。

4、把振摆仪上的定时器旋钮拨到筛析所需时间,打开电源开关,振摆就会开始筛转式的工作。

5、待定时器到达先定时间的定位,振摆仪自动停止工作。

6、反时针旋转夹筛盘上的胶木手柄将央筛盘松开并向上提,固定在滑套上,取下分样筛。依次将需析后残留在各号筛子内的物粒用天平称重精确到检析比例。

7、初次工作时无上下震动,因电机倒转,请将电源线头调换一下。

8、工作结束关闭电源。

顶击式振动筛安装和保养

1、为稳固振筛机,需用四个地脚紧固。

2、为保护内机件不受损坏,在使用前将箱体面板上的油尺头取出,加机油3公斤。

3、每次筛分使用后,应擦干净机体上的筛盘内的残余灰尘,严禁水洗敲击,按放顺序不能颠倒。

4、为稳固振筛机,需用四个地脚紧固。

5、为保护内机件不受损坏,在使用前将箱体面板上的油尺头取出,加机油3公斤。

6、每次筛分使用后,应擦干净机体上的筛盘内的残余灰尘,严禁水洗敲击,按放顺序不能颠倒。

7、电机,机箱每年清洗一次,定时器二年加油一次,确保机件的使用寿命,不使用时加防尘罩。

售后服务:

1.保修期内非因操作不当造成需要更换的零配件及设备由我厂负责包修、包换。

2.质量保证期结束后,我厂将继续免费提供售后服务,不限年份终身服务,仅收取零部件成本费,免收人工费,免收维修费。

服务承诺:

为了向您提供完善的售后服务,请将您的宝贵意见、建议及要求反馈给我厂。我们感谢贵单位使用我厂的产品,我厂建立有完整的营销网络及完善的售后服务体系,售后服务部已将您购买的产品建立了信息档案。如果您购买的产品出现质量问题,我们将及时为您提供全方位的服务。
