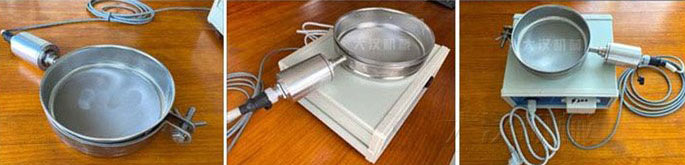

超声波试验筛

一、产品介绍

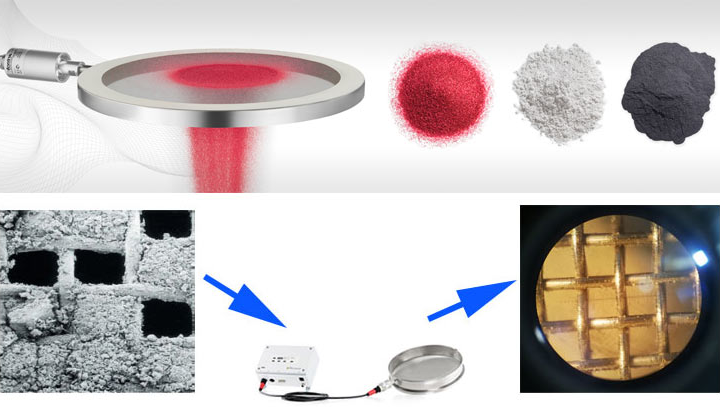

超声波精细检验筛，该设备采用三种不同的振动源:振动电机（代号 A）、超声波（代 号 B），电机加超声波（代号 A+B）可以根据不同物料的特性和需求，选择三种单项工作模式（A，B），一种单项叠加模式（A+B），当前实验室筛分检验测试仪器的多功能产品。

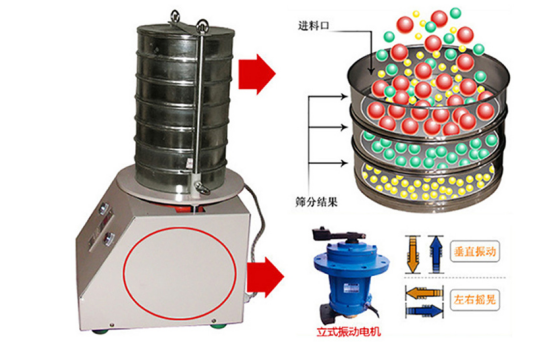

二、工作原理：

超声波试验筛机的工作原理基于振动力的传递和物料在筛网上的运动。‌试验筛机通过振动电机产生振动力，将振动力传递给筛框，使筛框产生振动。这种振动使得物料在筛网上形成层状堆积，通过不同孔径的筛网，将物料按照粒度大小进行分级。具体来说，试验筛机的工作原理可以概括为以下几个步骤：

1、‌振动力传递‌：试验筛机通过振动电机产生振动力，将振动力传递给筛框。

2、‌筛框振动‌：振动力使筛框产生振动，在筛框的振动作用下，物料在筛网上形成层状堆积。较大的颗粒被筛网阻挡，无法通过筛孔，而较小的颗粒则能够通过筛孔，从而实现物料的筛分和分级。

3、‌分级处理‌：根据不同的需求，可以使用不同孔径的筛网进行分级处理，将物料按照粒度大小进行分类。

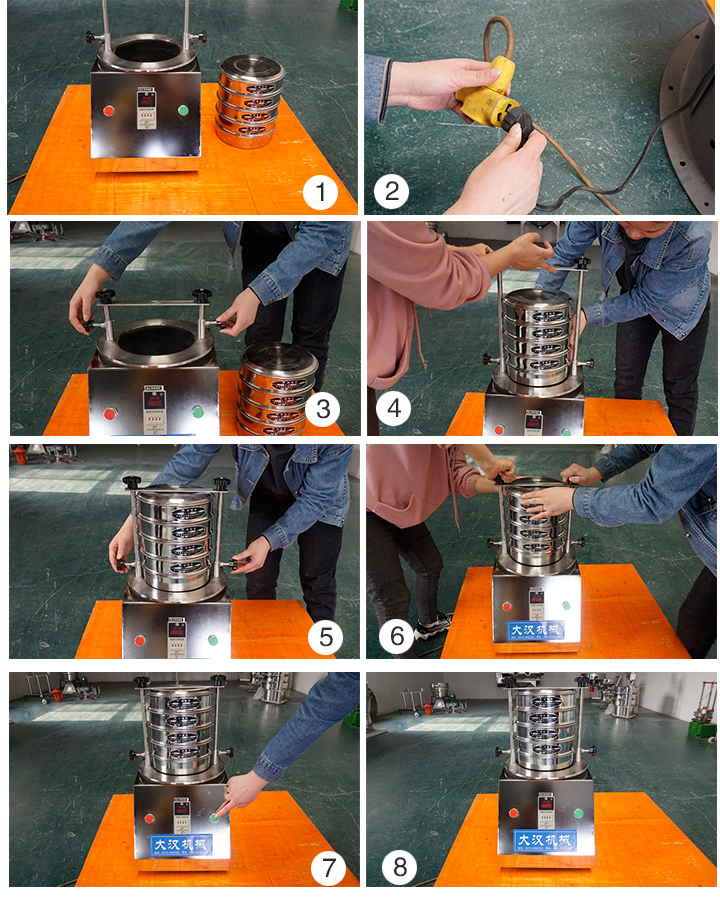

三、 使用方法:

根据需要调整时间。将试验筛框放入设备内，拧紧螺母后，即可开机。

1.准备工作：将试验筛放置在平稳的台面上，并确保电源连接正常。

2.装料：将待筛物料均匀地倾倒在试验筛上。

3.开机：启动试验筛的超声波振动装置，调节振幅和振动频率。

4.筛分：观察颗粒在筛孔中的运动情况，根据需要调整振动参数以实现理想的筛分效果。

5.停机：筛分完成后关闭超声波振动装置，清理试验筛和周围环境。

6.维护：定期清洁试验筛，保养超声波振动装置，确保设备正常运行。

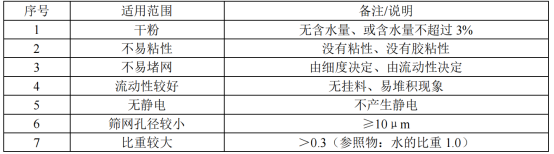

四．产品适用范围

五、技术参数：

1.标准筛具：1-5 层

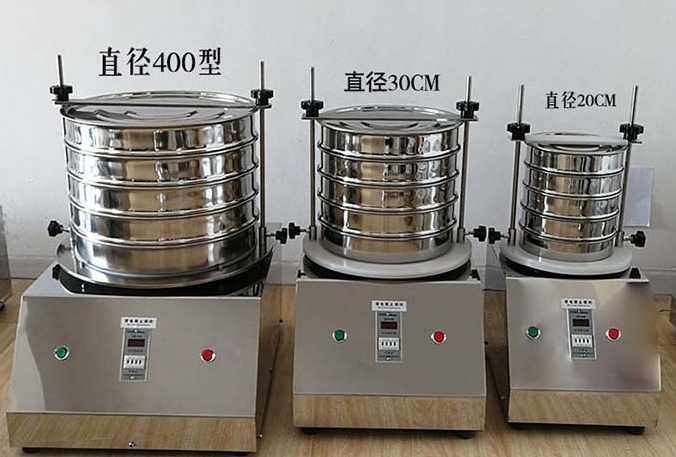

2.筛具直径：200mm

3.筛具材质： （不锈钢304筛具）

4.筛网粒径要求：45μm/75μm/106μm/125μm/180μm/250μm/500μm/850μm

5.投料量：≤200g

6.筛分粒度：电机：≤100目/超声波：≤800目

7.设备功率：电机：180W /超声波：约60-100W

8.振幅：电机：1-4mm /超声波：约60%-100%W

9.振动频率：电机：1440r/min /超声波：28-36KHz/s

10. 超声波发生器：1 台

11. 超声波换能器：1 个欧洲进口压电陶瓷片，进口钛合金

12. 时间控制：1-99r/min

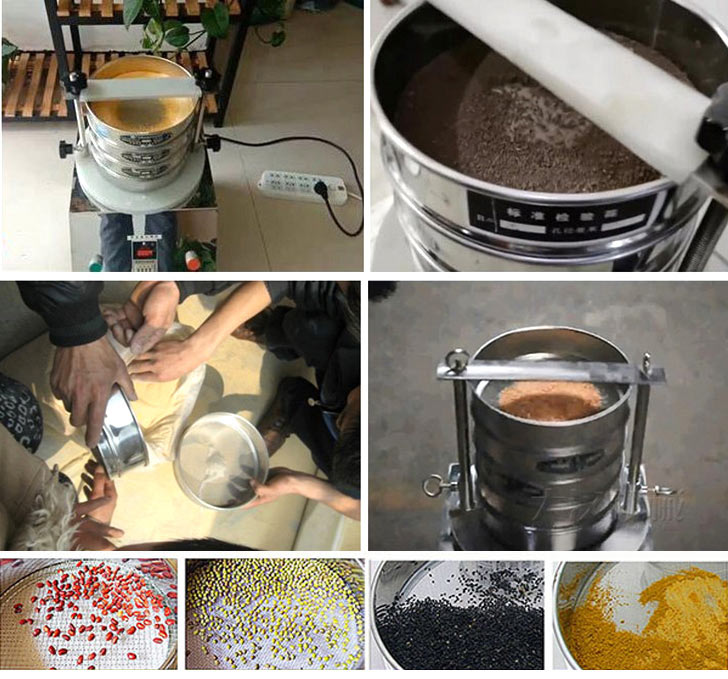

13. 适合物料：粉末/颗粒

14. 运动模式：三维/垂直/水平

15. 控制模式：单项模式切换/定时程序

16. 显示模式：时间数显

17. 工作模式：连续、脉冲、任意切换

18. 频率显示：扫频、跟频、分频、（自动跟频）

20. 定频工作：自由设定

23. 定时功能：工作和停止时间的设定1-99r/min，根据物料特性，应用场景不同，自由定义

六、配置清单（单台）

1、多功能检验筛：1台（含主机1台，换能器1个，连接线1条，底框/筛盖1套）

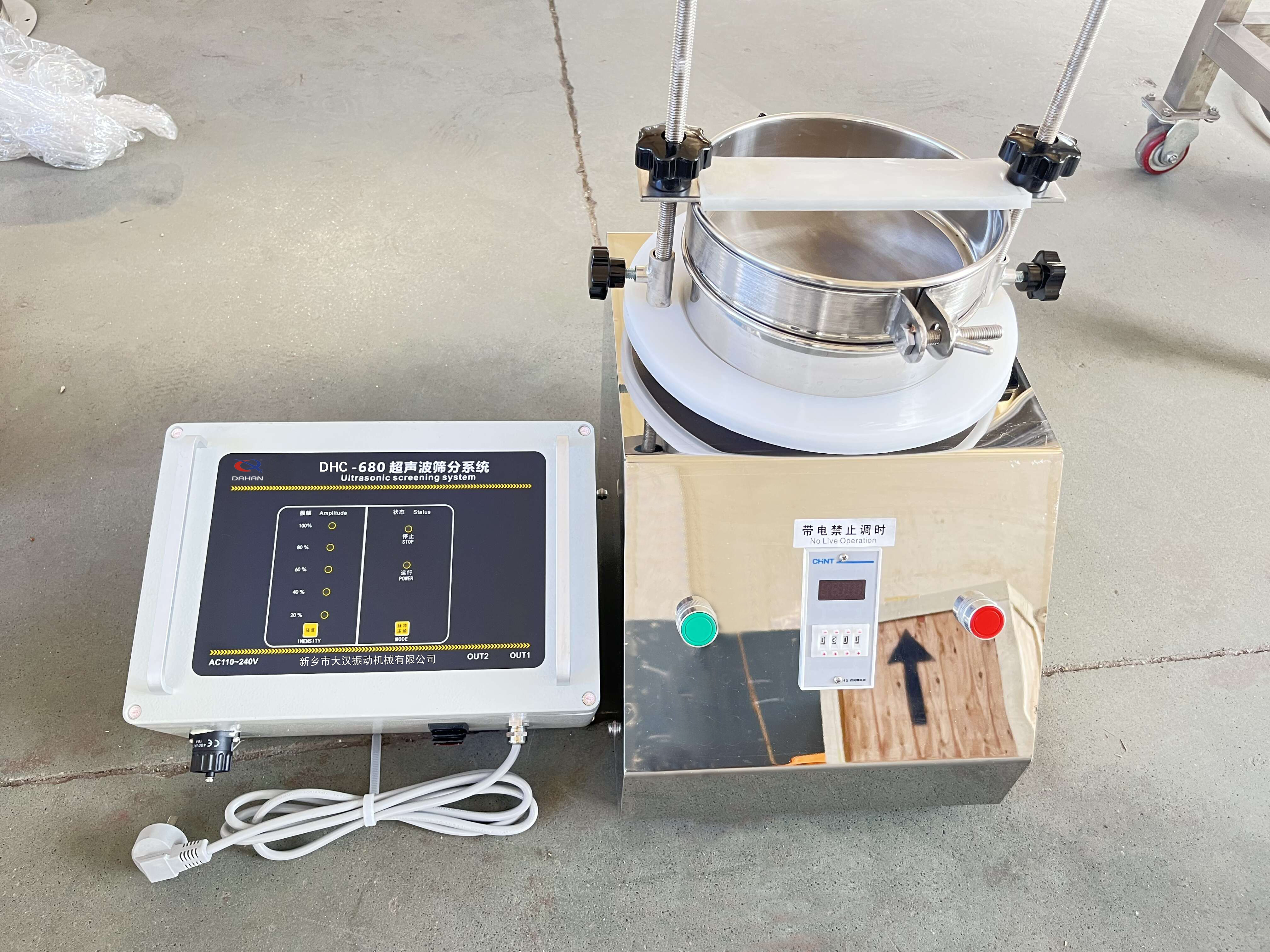

2、数字变频超声波：1台（含发生器1台，换能器1个，连接线1个）

3、304不锈钢超声波筛框： 1套（含45um/75um/106um/125um/180um/250um/500um/850um各1个）
