摇摆筛

摇摆筛仿照的就是简单的筛分方式双眼双手筛分,它是目前有效的模拟了人工筛分运动的有效原理。

25-40偏心率(mm):

120-360驱动(rpm):

<75噪声(分贝):

适用物料:500目内精细粉体、不规则物料

厂家微信

厂家直销
一对一指导
上门安装
质保1年

全国统一销售热线 0373-2682 333

免费获取报价

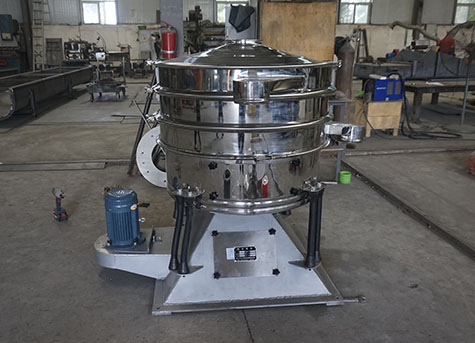

摇摆筛

摇摆筛介绍

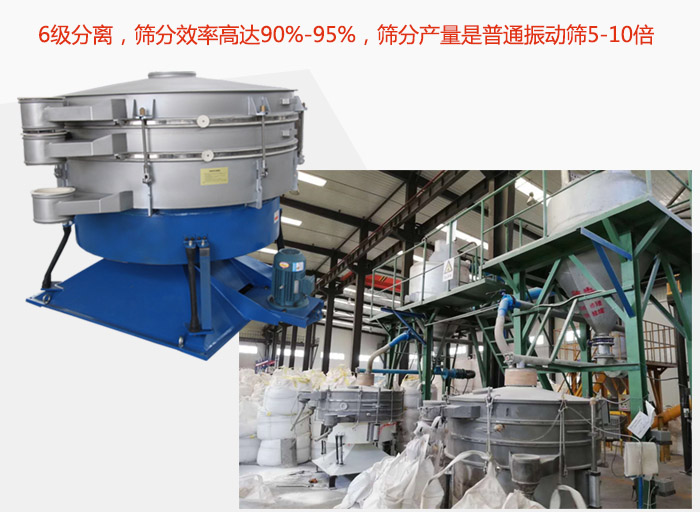

摇摆筛采用6级分离,筛分效率高达90%-95%,筛分产量是普通振动筛5-10倍

摇摆筛的设计是为了满足大产量,高精度筛分的厂家而特殊设计的一种高效筛分机,简单的筛分是双眼注视双手筛分。

面粉筛分现场

摇摆筛分机就是对此的机械模拟,它是目前有效的模拟了人工筛分运动的有效原理(筛分精度、效率、筛网寿命均是常规圆筛的5-10倍),符合所有精细与超细范围的粉末与微粒状物料,特别适合难以处理的物料。

摇摆筛工作原理

摇摆筛基本的回转运动与人工筛分相类似,摇摆筛接通电源后筛体启动,筛箱在振动装置的驱动下作近似圆周运动,此时筛箱带动整个筛面做周期性运动,筛面上的物料随着筛箱在筛网上做定向跳跃式运动,在此过程中,小于筛网孔径的物料落到筛网下层,从下出料口排出,大于筛网孔径的物料从上出料口排出,中间层则从中出料口排出,以此来完成整个筛分工作。

摇摆筛主要结构

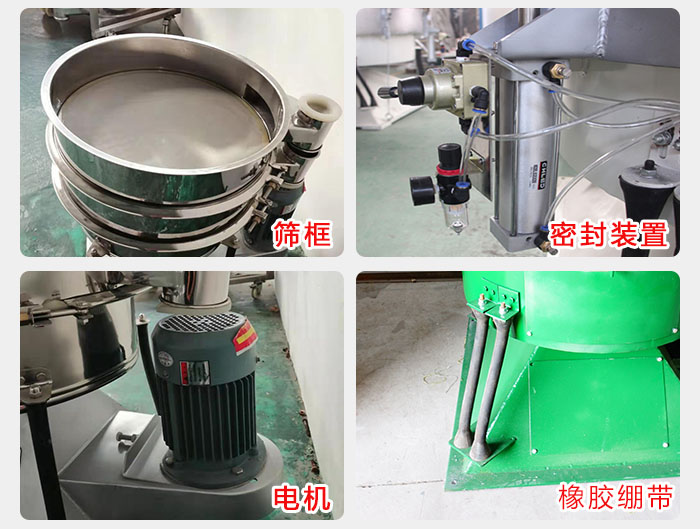

摇摆筛结构:电机,橡胶绷带,筛框,密封装置等。

摇摆筛主要由进料口、上盖、观察孔、筛框、密封圈、出料口、网架、束环、主枢轴总成、调整块、弹簧、主轴总成、皮带轮、底座、检查孔、电机等部分组成。

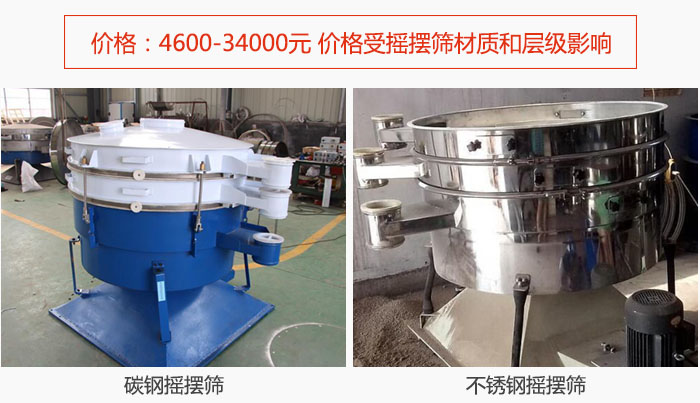

摇摆筛价格

层数:1层、2层、3层、4层、5层

材质:碳钢、不锈钢

价格:4600-34000元 价格受摇摆筛材质和层级影响

价格:4600元-34000元(由于层数不同,材质不同,价格也不同。具体价格可来电咨询:15836198876)

介绍:本产品型号YBS-800、YBS-1000、YBS-1200、YBS-1600、YBS-1800、YBS-2000、YBS-2500,采用防人工筛分原理,筛分精度和产量近一步提升,筛分精度高达90-95%,产量是普通圆形振动筛的5-10倍。

摇摆筛与振动筛区别

1、筛分原理的区别

摇摆筛结构运行原理

旋振筛的运行展示

摇摆筛是模仿人工筛分,物料在筛面做非线性的三维运动,既有圆周运动,又有上抛弧运动,而振动筛是采用双电机或直立式电机驱动,物料运动轨迹是一台直线或者水平、倾斜、垂直的三次元运动。

2、适合物料的区别

摇摆筛由于采用了仿人工筛分和加设了清网装置,所以更加适合500目内不规则或潮湿的物料,克服了普通振动筛的堵网风险,而振动筛属于非平衡破坏暴力运动,利用了振动原理来筛分物料,所以有时还会破坏物料,所以对于一些颗粒状结晶焦脆物料,建议使用摇摆筛,其筛分精度可达95% 以上。

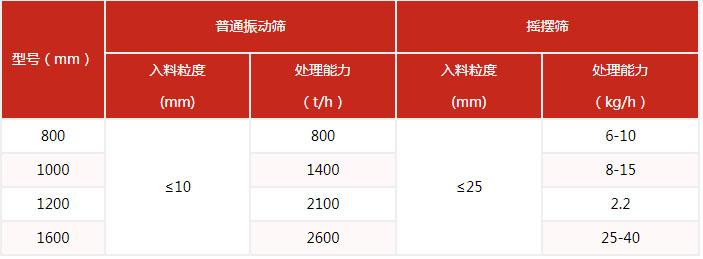

3、筛分产量的区别

摇摆筛的筛分产量与该设备的网目细度有很多的关系。

针对30目以粗上物料而言,振动筛和摇摆筛产量基本相同,对30以细至500目原材料来说,摇摆筛的生产量则大大高过振动筛,一般为振动筛的5—10倍。

4、维修率和使用寿命不同

振动筛的振动里对机械本有挺大的破坏性,时间久了容易产生振裂、变形、筛网破损的状况,二摇摆筛可以克服这一点。
