您的位置:首页 > 产品中心 > 高频振动筛

高频振动筛

简述:也叫高频过滤筛,简称高频筛,采用2级高频振动电机,振动强度是普通振动筛的2-3倍,适合过滤粘稠性较高的浆液。

3000转/分电机转速:

30%-40%入筛浓度:

5-48吨/时产量:

适用于:陶瓷、釉料、涂料、颜料、油漆、泥浆等细粒度、高粘性浆料。

厂家微信

厂家直销
一对一指导
上门安装
质保1年

全国统一销售热线0373-2682 333

免费获取报价

高频振动筛

高频振动筛概述

过滤钛白浆液

高频振动筛也叫高频过滤筛,简称高频筛,是对细粒物料进行筛分和分级的有效设备,广泛用于铁矿石、锡、钨、钽、铌砂等的筛分或分级作业,。区别于普通振动筛,高频振动筛采用了2级高频振动电机,振动电机的转速为3000r/min,正是因为电机转速高,筛机的振频也高,一方面破坏了物料表面的张力和细粒物料在筛面上的高速振荡,另一方面增加了小于分离粒度的物料与筛框接触的概率,有利于细、重物料的析离分层而加快细、重物料透筛。

过滤尾矿浆

高频振动筛用于筛分釉料和其他粘性流体,采用高频振动电机,并配备蝶形框架,其高度可根据您的工作地点和生产线的高度进行调整。

高频振动筛震动频率高、达3000次/分,对细粒度、高粘度物料过筛效果明显

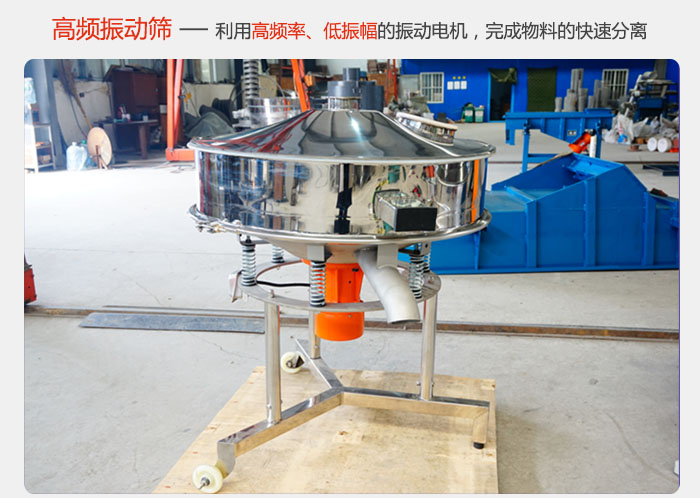

高频振动筛图片展示

高频振动筛用途

本设备主要用于陶瓷釉料的过滤,是我公司针对陶瓷行业开发的成熟产品之一。

高频振动筛细筛用途

固液分离:能有效的处理固、液混合物料,快速实现固液分离,并筛选过滤出不同目数的物料。

除杂:可除去大量液体物料中大小不同的小部分杂料,进行快速分离。

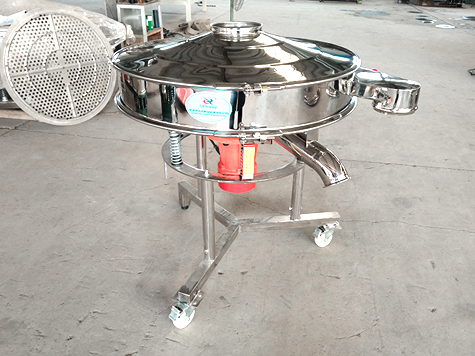

高频振动筛图片

产品图片

高频振动筛工作原理

高频振动筛是采用高频电机也就是2级电机(转速为3000r/min)作为激振源,破坏浆液中水分子的张力,高频率的振动使小于网孔的浆液透过筛网,进入下层筛框从出料口排出。而大于网孔的泥浆杂质留在筛面上,随振动筛面旋转,从上出料口筛分出去。

高频筛原理图

高频振动筛特点

1、高频率、低振幅,振动频率高达3000次/分钟,能有效降低纸浆的表面张力,有利于细、重物料分离分层,加速细、重物料通过筛网。

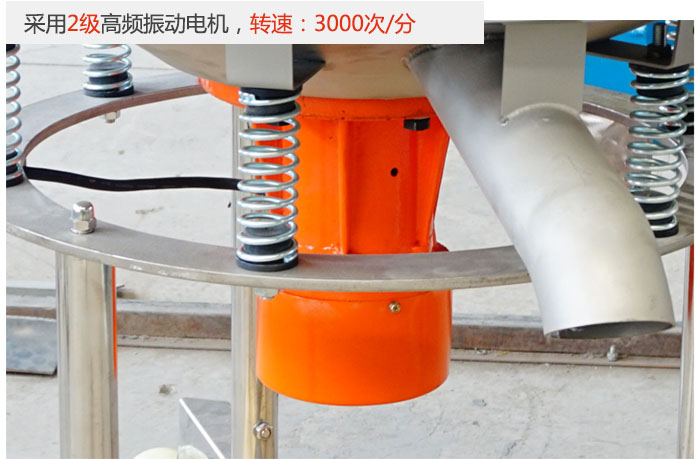

该产品采用2级高频振动电机,转速为3000转/分。

2、采用叠层筛网,单层孔径增大,筛网寿命增加,防堵耐磨。

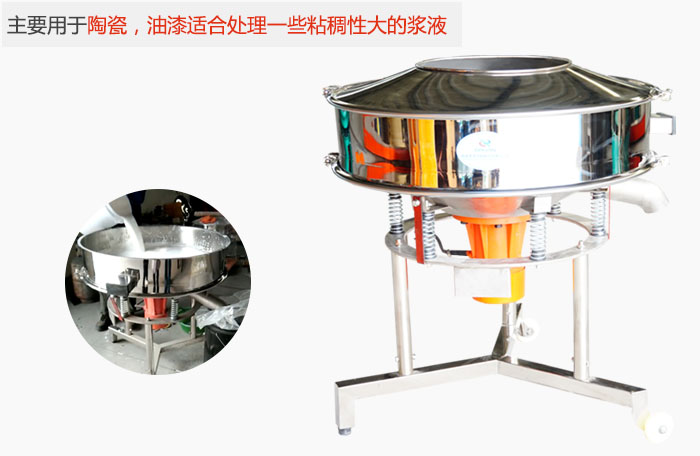

主要用于陶瓷,油漆适合处理一些粘稠性大的浆液。

3、能有效处理固体混合物料,快速实现固液分离,产量是普通振动筛的2-5倍。

4、橡胶弹簧支撑筛框,隔振吸音,噪音低,设备载荷小,无需混凝土基础。

采用全封闭,无粉尘溢散,可连续作业。

5、上框加高设计,可表面浆液在过滤过程中出现跳浆现象。

6、可安装活动框架,可在工作场所随意移动,高度可调,安装不复杂,操作简单,不易损坏

7、独特筛网结构, 使用寿命延长了2~3倍,并且换网方便简捷,更换一次只需3-5分钟。

高频振动筛结构特点

高频振动筛细筛

1、配备二级高频振动电机,3000转/分钟高频振动,确保粘性液体通过网筛,且网孔不易堵塞。

2、杂质粗料自动排出,可以自动化作业,圆管出料口,专为液体设计,产量可达1200升/时。

3、不锈钢底部支架,高度可升降调节,装有聚氨酯脚轮,可以将机器移动到您需要的任何地方。

4、轻松组装筛网,切换0.01~5mm网孔尺寸,内附密封件防止物料泄漏。

高频振动筛与普通的区别

高频振动筛与普通振动筛的主要区别在于工作原理和方式是不同的,高频振动采用了高频率、高振次、高转速的动能装置,普通振动筛电机的转速为1500r/min,高频率高频筛振动电机的转速为3000r/min,所以对细粒度、高粘性的浆料过筛效果十分明显,会有效的提高效率,普通振动筛筛分物料有限,例如筛网目数超过300目就很难筛分了,但是高频筛可以有效的筛分。

高频振动筛与普通振动筛的区别

高频振动筛技术参数

型号 筛面面积(m²) 入筛浓度(%) 处理能力(/h) 功率(kw)
GPS-2 2.0 30%-40% 5-10 0.36
GPS-3 3.1 30%-40% 8-13 0.6
GPS-4 4.5 30%-40% 15-25 0.72
GPS-5 5.2 30%-40% 20-30 1.1
GPS-6 6.0 30%-40% 24-36 1.5
GPS-8 8.1 30%-40% 32-48 2.2

高频振动筛结构展示

高频振动筛由高频振动电机、筛框、支架、减震弹簧和筛网等部件组成。大汉机械拥有手拉式移动横杆、煞车轮、机身可上下升、手动旋转钮、快拆束环的结构特点。

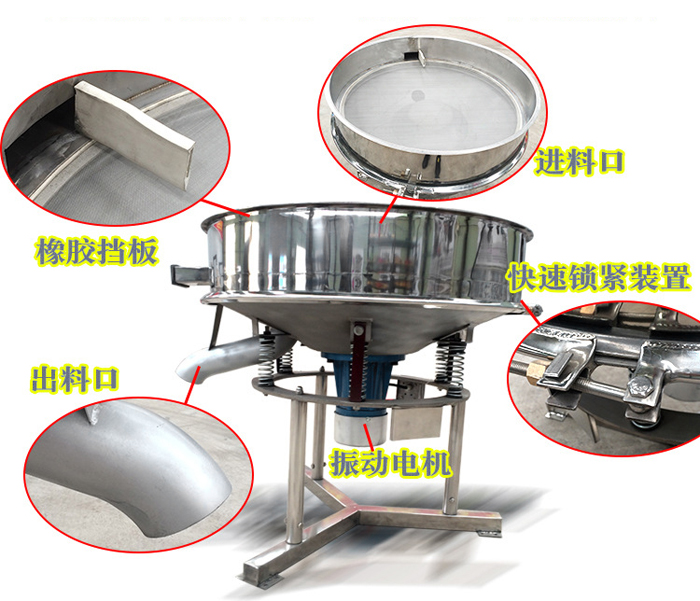

高频振动筛结构图

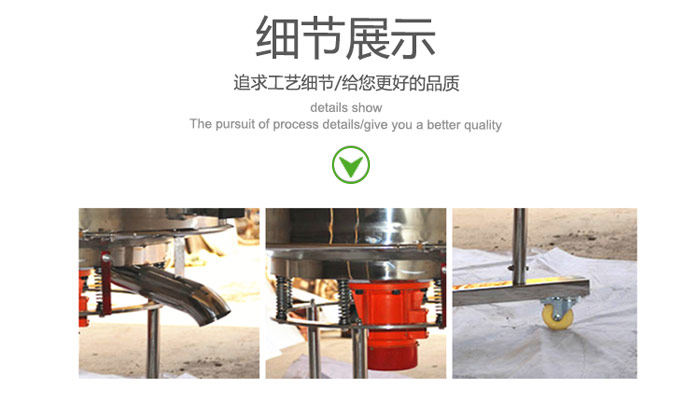

高频筛的组成和细节图

振动电机:采用二级振动电机,转速快,过载能力强,擅长陶瓷釉料等物料过滤使用。

筛框:碟形设计,既便于观察物料又无溅料现象

筛网:采用叠层筛网,单层孔径增大,筛网寿命增加,防堵防磨。

高频振动筛使用行业

高频振动筛主要应用于陶瓷行业(泥浆、釉料)、油漆行业、涂料行业,以及其它行业的固液筛分与过滤,尤其是在陶瓷行业对釉料的筛分过滤效果很好,用直径600的高频筛,120目筛网,一个小时可以过滤2 -3吨的釉料。

应用行业

物料 密度
公斤/立方米
筛网尺寸 型号 处理量
升/小时
葡萄汁 1 0.1 GPS800 1000
红酒 1 0.05 800
酵母 0.5 0.5 6000
橙汁 1 1 1500
酱油 1 0.15 4000
陶瓷泥浆 1 0.028 800
涂料 1.2 0.045 3000

客户案例

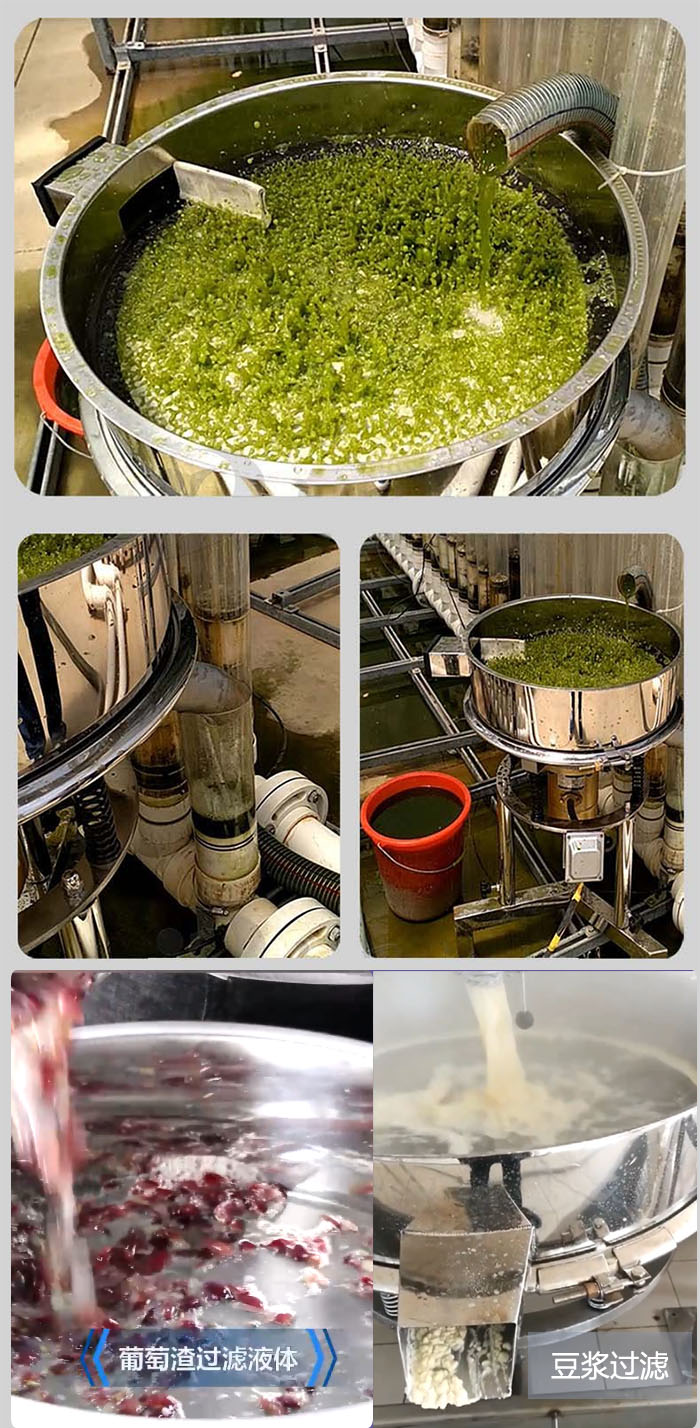

客户使用现场

高频振动筛筛网更换步骤

1、把束环螺丝松掉,卸下上框、网架。

2、网架放在一一个平台上,放平稳,去掉网架胶条,松开上下两个网架束紧器,取下已破损的筛网。

3、裁下所需目数的筛网,筛网尺寸应比网架上部外径尺寸大10厘米(大于网架高度即可)

4、把裁好的筛网平铺在网架上,各边到网架距离均匀。

5、先装下部网架束紧器,略微上紧,拉一下筛网边沿,使筛网均匀平铺在网架上,并保证各边完全被束紧器夹住,然后完全上紧。用手指按一下,筛网应有一-定的张紧力,若过松应重新装--次。

6、安装上部网架束紧器,束紧器螺丝应与第-一个束紧器螺丝成十字型布置,并完全上紧。

7、沿网架边沿裁去多余筛网,在网架上套好密封胶条。

8、把换好筛网的网架放到筛机相应位置,各边距离应均匀,扣上上框,上紧束环即可。

注:安装网架束紧器应先安装下面的,再安装上面的,顺序不能颠倒,也不能同时安装上下束紧器。另外注意安全,别让筛网边沿钢丝划破手指。

高频振动筛使用须知

1、因该筛分效率高,筛上量浓度高,使得筛上量溜槽中的矿浆流动性差,应配上水管。

2、设备正常运转时,应经常观察筛子的给矿浓度,使浓度控制在40%左右,以便提高分级效率。

3、随时检查各部位螺栓是否松动,以及筛框是否与溜槽等碰撞。

4、电磁激振器与控制箱要严防淋水,以免短路。要用胶板将激振器盖好,防止水,矿浆落入,造成短路和堵塞气隙。
