首页 > 产品中心 > 不锈钢直线筛

不锈钢直线筛

不锈钢直线筛采用不锈钢30材质,除了满足食品,化学,医药行业的物料筛分还能够筛分其他行业的物料,在适用物料方面有很大的提高。

20处理量t/h:

2X0.37电机功率(kw):

2-5筛面层数(层):

特点:从材质出发该设备的耐磨性,抗氧化性较高,干净卫生等特点

适用:食品、医药、化工、冶金、磨料、陶瓷等行业

厂家微信

厂家直销
一对一指导
上门安装
质保1年

全国统一销售热线 0373-2682 333

免费获取报价

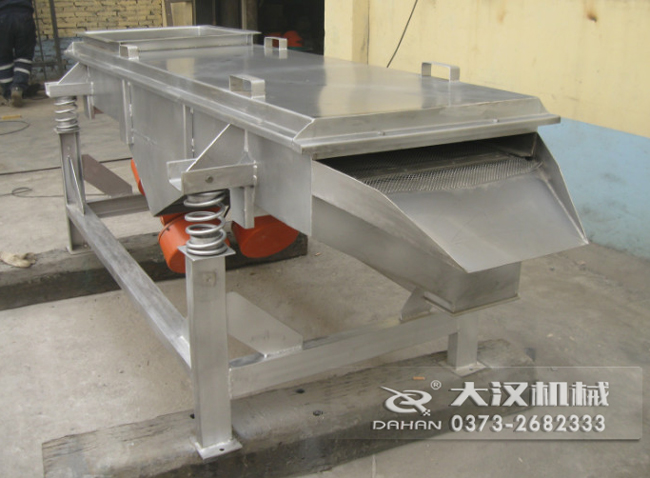

不锈钢直线筛

不锈钢直线筛筛分视频:

不锈钢直线筛筛分食品厂冻虾现场,筛分冰块

不锈钢直线筛介绍:

不锈钢直线筛整机为304不锈钢材质,复合食品卫生标准。该机型号为500mm(宽)x2000mm(长)单层两出料口全封闭304不锈钢材质子母网分离式金属网架结构直线振动筛。上出料口为簸箕状敞开式,方便筛上物的出料与观察,主要用于食品,医药行业的粉体物料的分级与除杂。

不锈钢直线筛产品细节:

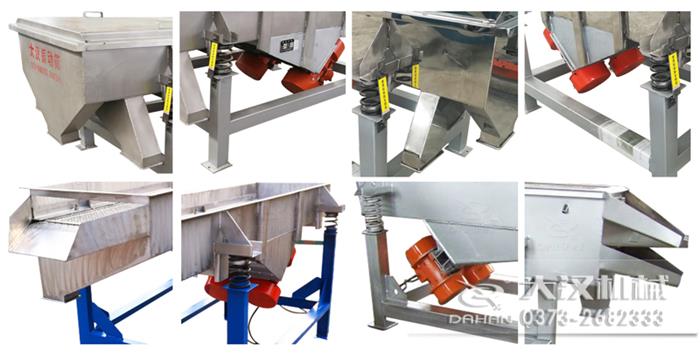

不锈钢直线筛不同定制出料口,电机,筛网,筛箱,弹跳球等部件细节展示

不锈钢直线筛工作特点:

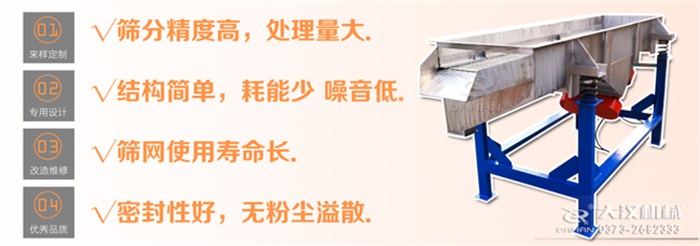

不锈钢直线筛特点

该产品筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。

不锈钢直线筛工作原理:

直线振动筛共组原理

不锈钢直线筛为双振动电机驱动。当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃或向前作直线运动,从而达到对物料进行筛选和分级的目的。适用于粒度在0.074—5mm,含水量小于7%,无粘性的各种干式粉状或颗粒状物料的筛分。给料粒度不大于10mm。

不锈钢直线筛型号说明:

D--------------------------------------------------------------------电机(振动源)

Z--------------------------------------------------------------------直线(运转轨迹)

SF-------------------------------------------------------------------筛分机

520-----------------------------------------------------------------筛面尺寸(500mm宽x2000mm长)

1--------------------------------------------------------------------一层(一层筛网二个出料口)

S-------------------------------------------------------------------(304不锈钢)钢板材质

不锈钢直线筛主要技术参数和外形尺寸:

直线振动筛内部结构图

型号 筛面尺寸
(mm)
筛面层数 网孔尺寸
处理量
(t/h)
振次 双振幅
(mm)
电机功率
(kw)
振动方向角 外形尺寸
(长×宽×高)mm
DZSF515 500×1500 1-5 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF520 500×2000 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF525 500×2500 2-200 0.12-20 960 6-8 2×0.55 45-60 2750×808×938
DZSF1020 100×2000 2-200 0.11-20 960 6-8 2×0.55 45-60 2219×1320×960
DZSF1025 1000×2500 2-200 0.18-15 960 6-8 2×0.75 45-60 2269×1320×960
DZSF1030 1000×2500 2-200 0.1-20 960 6-8 2×1.1 45-60 3219×1340×1120

不锈钢直线筛主要适用行业:

不锈钢直线筛适用行业

该产品广泛适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。

不锈钢直线筛结构说明:

不锈钢直线筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。

2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。

3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、振动电机(使用与维修方法详见振动电机使用说明书)。

5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。

6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。

7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。
