铁粉振动筛的筛分产量与选型

铁粉概述与筛分背景

铁粉是尺寸小于1mm的铁的颗粒集合体，颜色为黑色，是粉末冶金的主要原料。自20世纪30年代初铁粉开始用于粉末冶金工业以来，其耗用量约占金属粉末总消耗量的85%左右，主要市场是制造机械零件，所需铁粉量约占铁粉总产量的80%。

铁粉的粒度分级是筛分选型的基础。按粒度，铁粉习惯上分为五个等级

等级	粒度范围	对应目数（约）
粗粉	150～500μm	35～100目
中等粉	44～150μm	100～325目
细粉	10～44μm	325～1250目
极细粉	0.5～10μm	1250目以上
超细粉	＜0.5μm	—

在实际工作中我们发现，很多客户只关注目数而忽略了铁粉的堆密度和流动性这两个关键参数。同样是200目，还原铁粉因颗粒呈海绵状、堆密度低（约2.0-2.5g/cm³），比雾化铁粉（堆密度约3.5-4.0g/cm³）更难筛分，产量差异可达30%以上。曾有河北客户用同一台DH-1000旋振筛筛分两种铁粉，还原铁粉每小时只能出1.8吨，雾化铁粉能达到2.8吨——差别不在设备，而在物料本身。所以选型时一定要提供铁粉的具体参数，不能只说“我要筛铁粉”。

铁粉振动筛的主要类型及适用场景

旋振筛（圆形振动筛）

旋振筛是铁粉筛分中常用的设备，可安装1-6层筛网，将铁粉分成2-7个不同等级的粒度。

适用场景：粗粉、中等粉的初步分级，以及80目、120目、200目等常规目数的筛分。

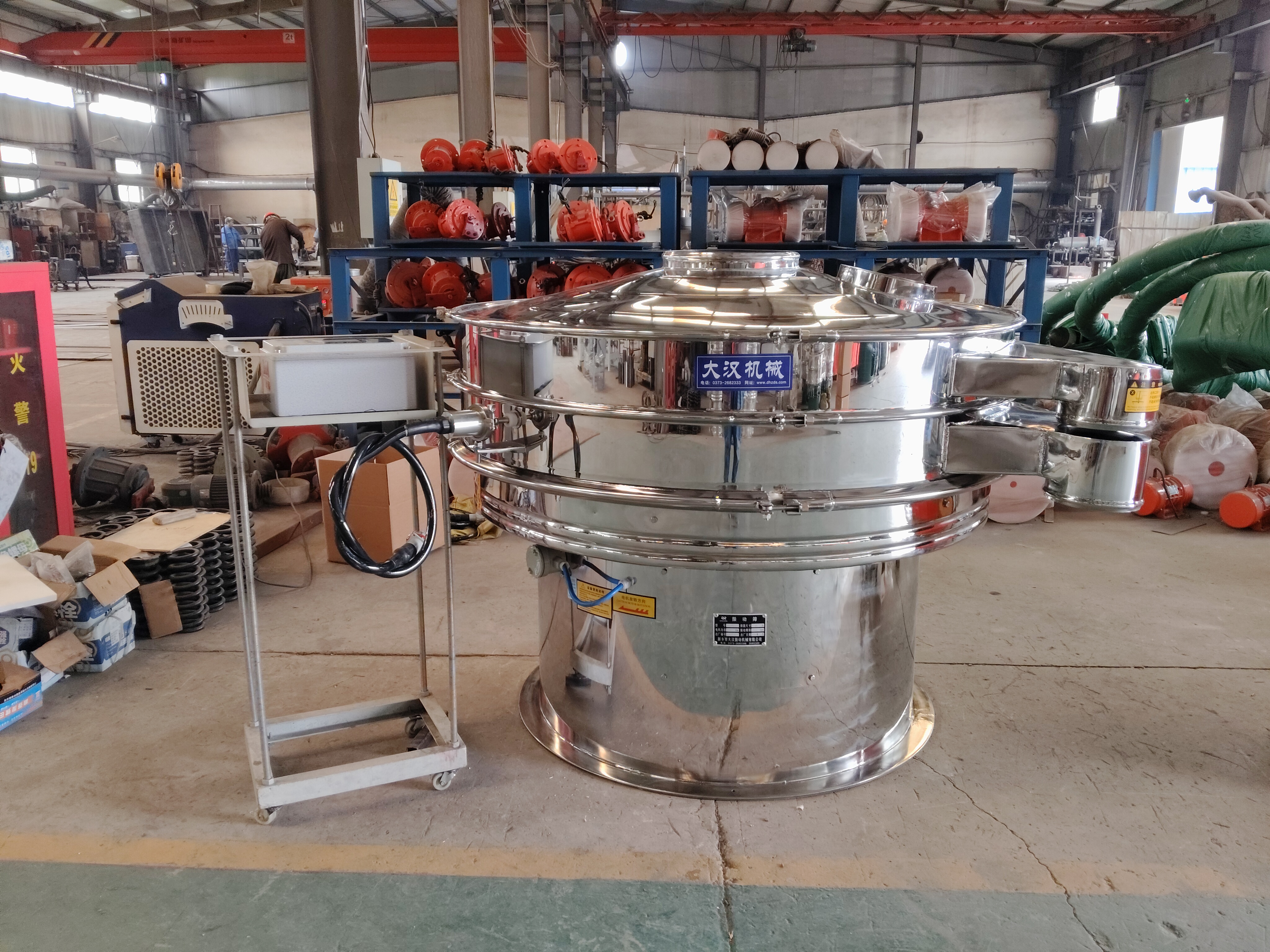

超声波振动筛

对于较细微的铁粉（200目以上），可加装超声波系统来提高筛分速度。

具有自清网功能，防止堵网，筛分效率可增加1-10倍。筛分精度可提高1-70%，产量可提高0.5-10倍。

适用场景：超细铁粉、易团聚铁粉的高精度分级。

特殊场景设备

对于易氧化、易爆炸的铁粉，需使用氮气保护分级机与气密性超声振动筛组合的方式进行高精度分级，防止氧化和爆炸。铁粉的粉碎通常采用气流粉碎法，利用JZDB氮气保护粉碎机进行氮气环境下的超微粉碎。铁粉防爆筛分最容易忽略的是静电积累。微细铁粉在筛分中与筛网摩擦产生静电，极易引发闪爆。2024年河北某客户筛500目铁粉时就发生了闪爆——所幸无人伤亡。事后我们分析，筛箱没有做等电位接地处理，且电机不防爆。我们重新设计后，除了加氮气保护，还增加了防爆电机、防爆控制柜和筛箱接地装置。这个案例告诉我们，涉及易燃易爆物料，安全配置一分钱都不能省。

铁粉振动筛选型步骤

铁粉振动筛的选型需遵循以下步骤：

明确筛分目的

首先确定筛分目标是分级、除杂还是脱水-：

分级：将铁粉按粒度分成不同等级；除杂：去除铁粉中的杂质颗粒；脱水：对湿铁粉进行脱水处理。

分析物料特性

铁粉的以下特性直接影响设备选型：

粒度分布：粗粉、中等粉、细粉、极细粉还是超细粉；比重：铁粉比重约为3-4；易团聚性：超细铁粉易团聚、易静电；硬度：铁粉硬度高，易磨损筛网；安全性：是否易氧化、易燃易爆。

确定产能要求

根据每小时需处理的物料量选择筛面直径。很多客户选型容易犯一个错误——只看理论产量不看实际工况。比如理论产能3吨，如果筛网面积不够大，实际只能跑出2吨左右。我们的经验是留出20%-30%的余量。湖南一客户按2吨/时选型，三个月后产能需求涨到2.5吨，设备就不够用了，不得不追加一台。

选择设备类型与型号

根据以上三步的分析结果，确定设备类型：

粗级筛分：选用旋振筛即可满足需求-；高精度分级（200目以上） ：选用超声波振动筛；易氧化/易爆炸铁粉：选用氮气保护分级机+气密性超声振动筛。

确定筛网层数与材质

层数：可根据需要配置1-6层筛网，实现2-7个等级的分级。建议不超过3层以保证筛分精度；材质：铁粉振动筛材质可分为SUS304不锈钢、Q235A碳钢、PP塑料防腐蚀三种。筛网层数不是越多越好——每增加一层，产量会下降15%-20%。如果同时要求高精度和高产量，我们的经验是分成两台设备串联（粗筛+精筛），比单台多层更划算。

铁粉振动筛产量参考

旋振筛常见产量参考

铁粉在不同目数下的筛分产量参考如下：

筛网目数	处理量（公斤/小时）	备注
60-120目	约2500	常规铁粉筛分
400目	约200-250	采用DH-800-1S旋振筛

大汉公司实测案例：使用DH-800-1S振动筛对400目铁粉进行筛分，产量可达230公斤/小时。DH-800-1S为直径800mm单层两出口不锈钢旋振筛，筛面直径750mm，有效筛面面积0.42m²，振动电机功率0.55kW。

不同型号旋振筛技术参数

铁粉筛分常用旋振筛型号及技术参数如下：

型号	直径 (mm)	有效筛面直径 (mm)	筛网面积 (m²)	筛网规格 (目)	层数	功率 (kW)	进料粒度 (mm)	振次 (rpm)
DH-400	Φ400	—	—	2-500	1-5	—	<Φ10	1500

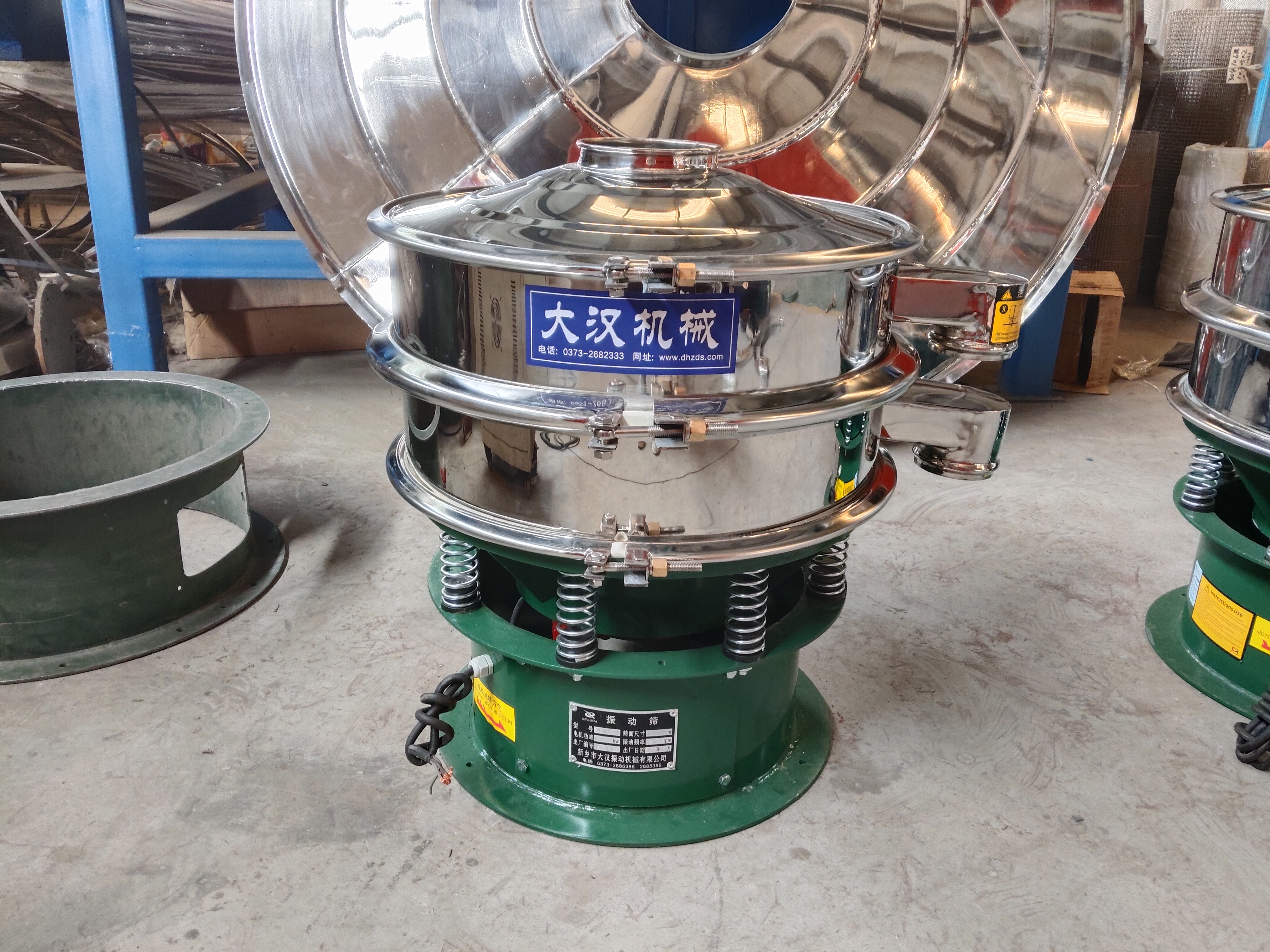

DH-600	Φ600	Φ560	0.24	2-500	1-5	0.25	<Φ10	1500

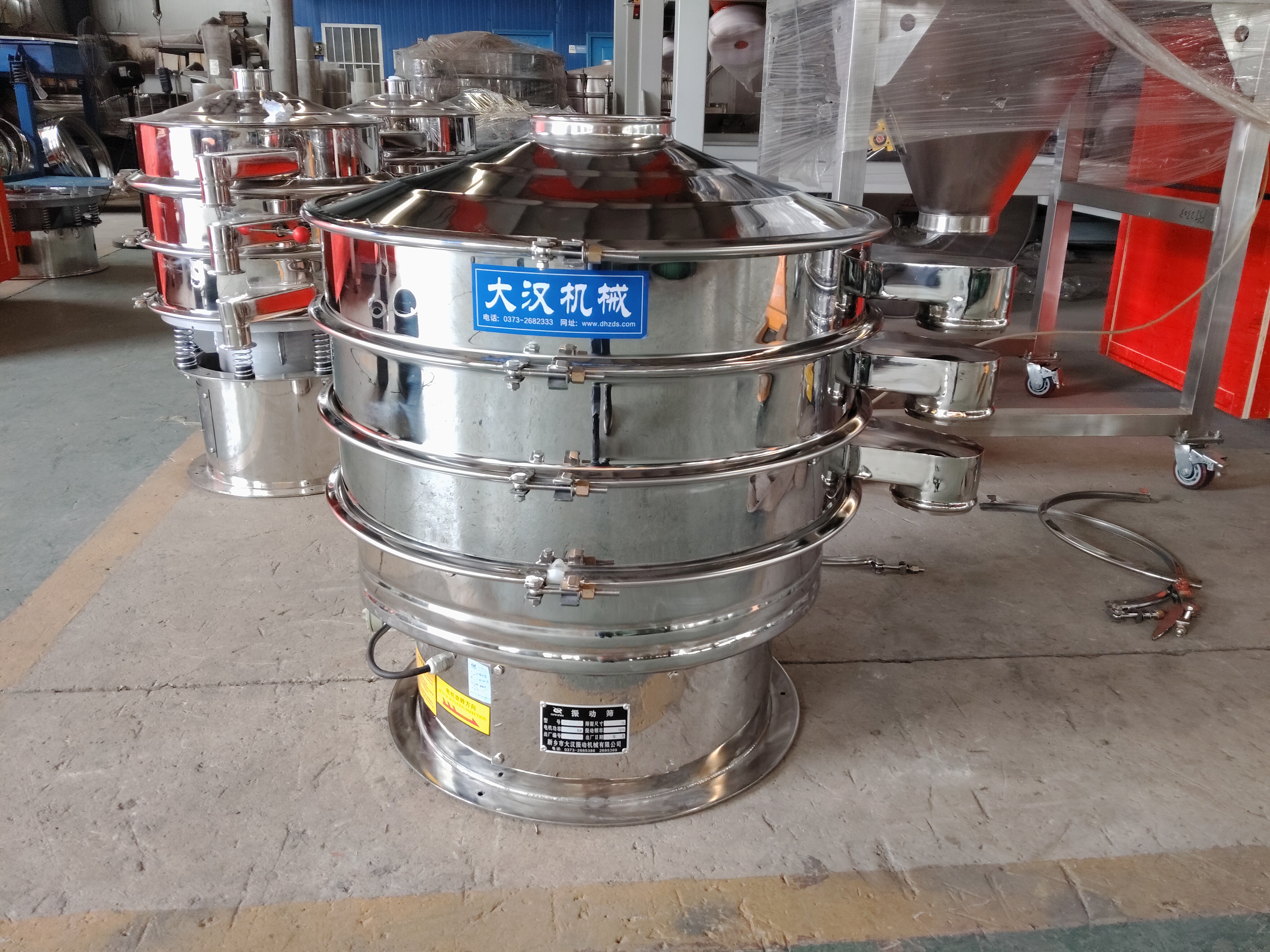

DH-800	Φ800	Φ760	0.45	2-500	1-5	0.55	<Φ10	1500
DH-1000	Φ1000	Φ930	0.67	2-500	1-5	0.75	<Φ15	1500
DH-1200	Φ1200	Φ1130	1.0	2-500	1-5	1.1	<Φ15	1500
DH-1500	Φ1500	Φ1430	1.6	2-500	1-5	1.5	<Φ20	1500
DH-1800	Φ1800	Φ1760	2.43	2-500	1-5	2.2	<Φ20	1500
DH-2000	Φ2000	Φ1960	3.01	2-500	1-5	3.0	<Φ30	1500

选型总结与建议

铁粉振动筛的选型可归纳为以下要点：

80目、120目、200目常规筛分：可选用旋振筛；400目及以上精细筛分：建议选用超声波振动筛；易氧化、易爆炸铁粉：选用氮气保护装置或防爆配置。

大汉公司温馨提示：以上产量数据为实验室及实际生产条件下的参考值，实际产量受铁粉含水量、含杂率、设备运行状态等因素影响。如需获取针对您具体工况的选型方案，欢迎致电大汉公司技术咨询热线：0373-2682333 或 15893808811。
