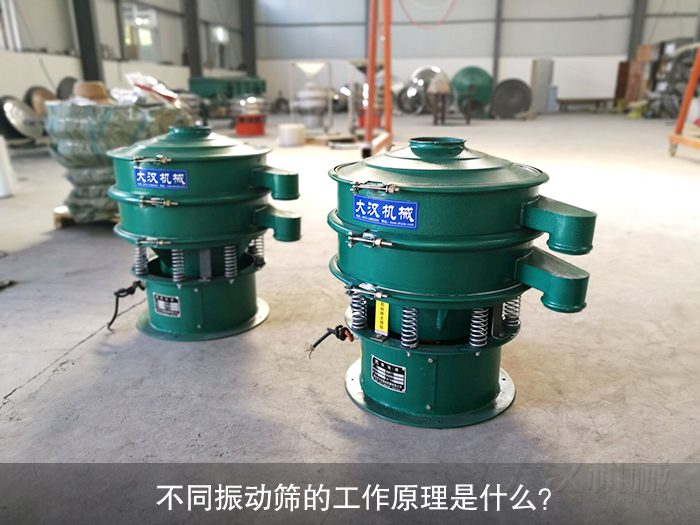

不同振动筛的工作原理是什么?

发布时间:2020-06-03 15:10:35 作 者:大汉机械 来 源:未知

振动筛又被叫做筛粉机、电动筛,是一种适合与精细物料筛分的振动筛分机械设备,被各行各业所广泛使用,尤其体现在食品行业和化工行业的生产活动中。振动筛设备分类广泛,精细筛分设备是用处最广的,那么小编今天就和大家分享精细筛分中各种筛分设备的原理。

1.振动筛原理共同点

无论是哪种振动筛其结构中都少不了电机,这是因为电机在任何一种振动筛中都起到振动源的作用。没有了振动源的振动筛当然就无法继续运作。不同振动筛的原理共同之处就是振动电机接通电源后,电机上的偏心块产生激振力,带动整个筛框筛网的振动,物料在振动作用下与筛面做相互运动,小于筛孔大小的物料就会穿过筛网到达下一层级,而筛不下去的物料则通过振动筛出料口排出,以此类推,从而达到层层分级的效果。

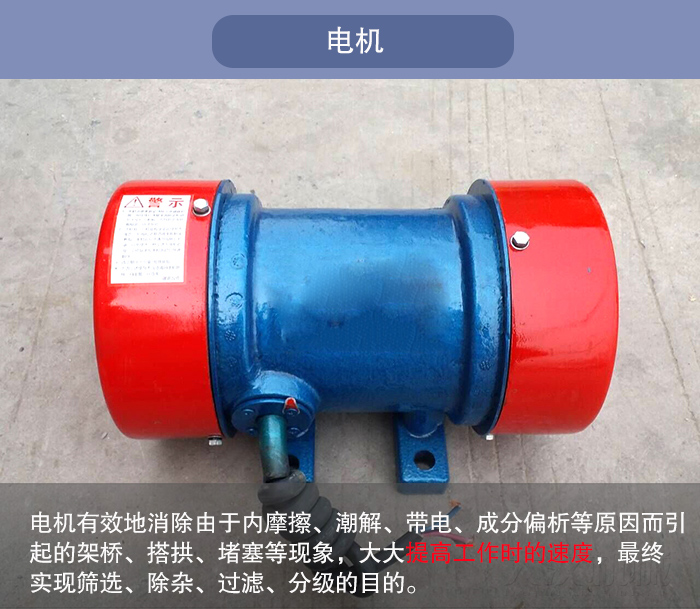

2.电机

在点1中,小编介绍了电机的重要性,那么振动筛中的振动电机有什么其他优点呢?

振动电机的高速转动,使筛体周期性高频振动,有效地消除由于内摩擦、潮解、带电、成分偏析等原因而引起的架桥、搭拱、堵塞等现象,大大提高工作时的速度,最终实现筛选、除杂、过滤、分级的目的。

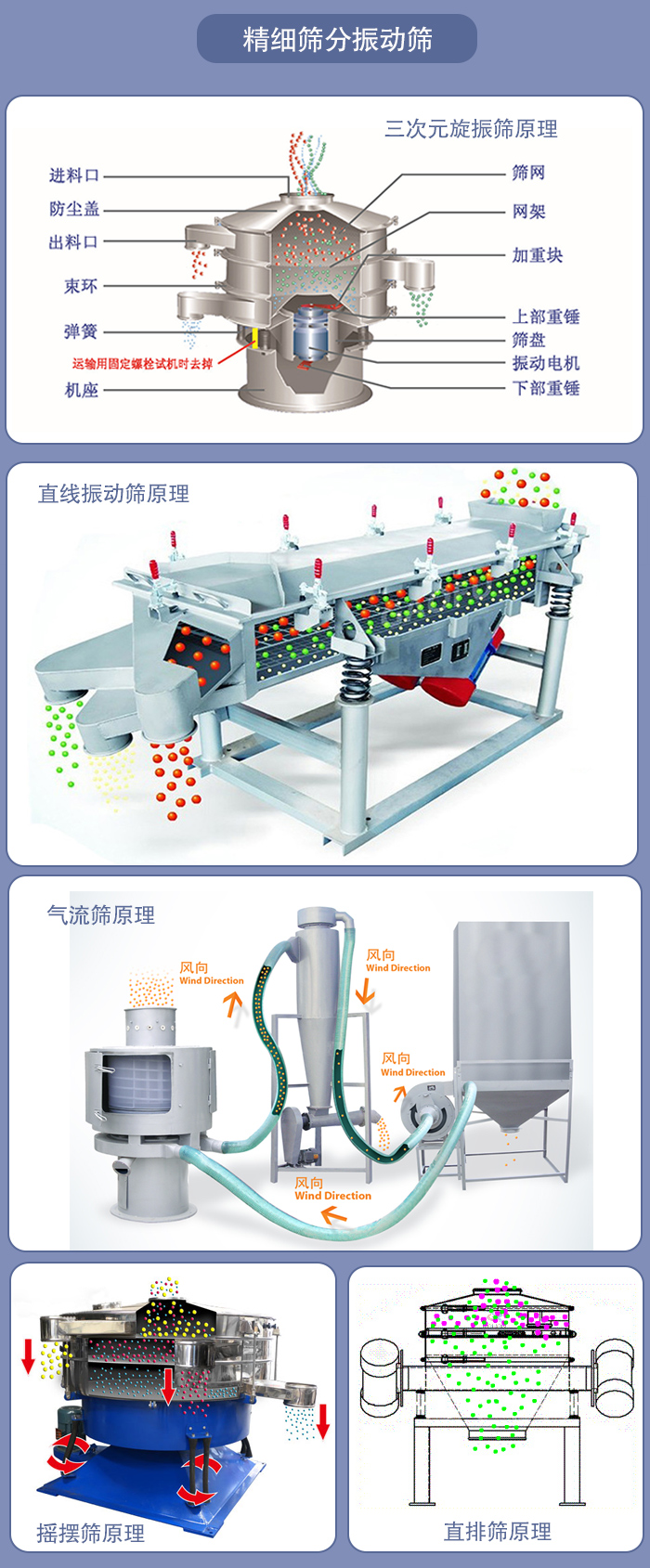

3.精细筛分振动筛

①三次元旋振筛原理:

三次元振动筛中的振动电机为立式电机,电机上下两边装有偏心重锤,使电机的运动变成水平、垂直、倾斜的三次元运动。其运动方式可调,动力传送给筛面,就可以使物料的运动轨迹发生变化,从而提高效率。

直线振动筛原理:

直线振动筛采用的是双电机驱动,两台电机做同步且反向旋转时,电机上的偏心块所产生的的激振动力与平行于电机轴线的方向相抵,在垂直于电机轴的方向叠成一个力,因此直线筛的运动轨迹是一条直线。在激振力和物料自重力的合作下,物料在筛面上做抛起运动。两者结合,达到直线筛的筛分作用。

直排筛原理:

直排筛的原理是通过振动源的作用使物料在筛面做三维运动,这种运动方式可以使结块物料散开,快速的通过筛网。精细物料直接由下部排出,杂物粗料则通过排渣出料口排出。

摇摆筛原理:

摇摆筛是仿造人工筛分。在物料筛分时,想要控制物料的停留时间,可以调整摇摆振动筛的径向与切角朝驱动轴线的方向。建立水平和抛掷的三维翻滚运动,物料从中心至边缘在整个筛面上均匀分散,从螺旋运动往轴向传播细小物料,从而完成筛分。

气流筛原理:

气流振动筛的筛网为圆筒状,置于机体内部,气流筛工作时不是直接投料进筛体,而是需要经过螺旋输送机送入,筛箱内部的分流叶片高速且连续运转,把进入的物料吹起冲向圆筒状的筛网,细料穿过筛网进入成品储料箱,粗料则从出料口流出
