气旋筛结构示意图及技术参数

气旋筛主要针对要求筛分精度高，超微细粉、密度小(比重轻)、轻微湿度、易附粘性粉或有静电反应的物料,具有自由抖网，自动清洁，有破碎块状物料的功能。为了使客户对气旋筛有更多的了解，大汉机械厂家将气旋筛的结构示意图及技术参数详细说明如下。

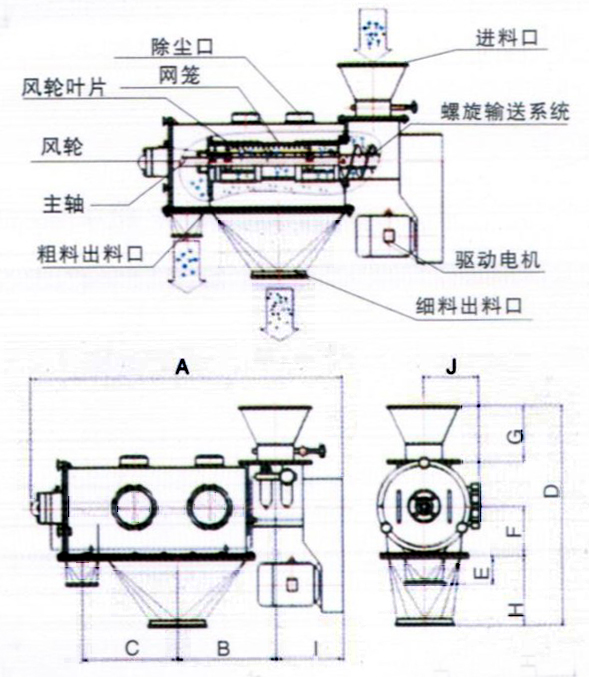

气旋筛（卧式气流筛）结构示意图：

气旋筛分机外形尺寸

型号	A	B	C	D	E	F	G	H	I	J
WQS18-65	1430	460	420	1005	135	230	250	330	340	210
WQS30-100	1845	655	766	1240	320	285	300	350	380	290
WQS50-130	2230	870	790	1775	280	515	150	660	400	485

气旋筛技术参数：

型号	材质	功率	适用
WQS18-65	Q235A	2.2KW	500目以下筛分
	SUW304
WQS30-100	Q235A	4KW	500目以下筛分
	SUW304
WQS50-130	Q235A	5.5KW	300目以下筛分

气旋筛分机物料由螺旋输送机均匀地送入到系统后，经过螺旋叶片推挤输送筛内，转子(流化条)匀速搅拌，使物料形成离心悬浮不断地撞击筛网，细粉通过筛网管排出。在气旋筛运行过程中，粗料(块状)经过打击再破碎可达到合格品通过网孔落人细料仓口排出，粗料从尾端粗料口排出。
