重型直线筛

重型直线筛采用的是优质的锰钢材质,利用振动电机或普通电机外拖动或自振源驱动,使筛体沿激振力方向作周期性往复振动

5.5-7.5电机功率kw:

16振动频率hz:

6-10双振幅mm:

用在选矿、发电、制糖、选煤、制盐等工业部门,对中细物料进行干湿式筛分、脱水、脱介、脱泥

厂家微信

厂家直销
一对一指导
上门安装
质保1年

全国统一销售热线 0373-2682 333

免费获取报价

重型直线筛

重型直线筛介绍

重型直线筛主要用于一些矿用物料的筛分处理,采用的是优质的锰钢材质,利用振动电机或普通电机外拖动或自振源驱动,使筛体沿激振力方向作周期性往复振动,物料在筛面上沿直线方向作抛物线运动,从而达到筛分目的。

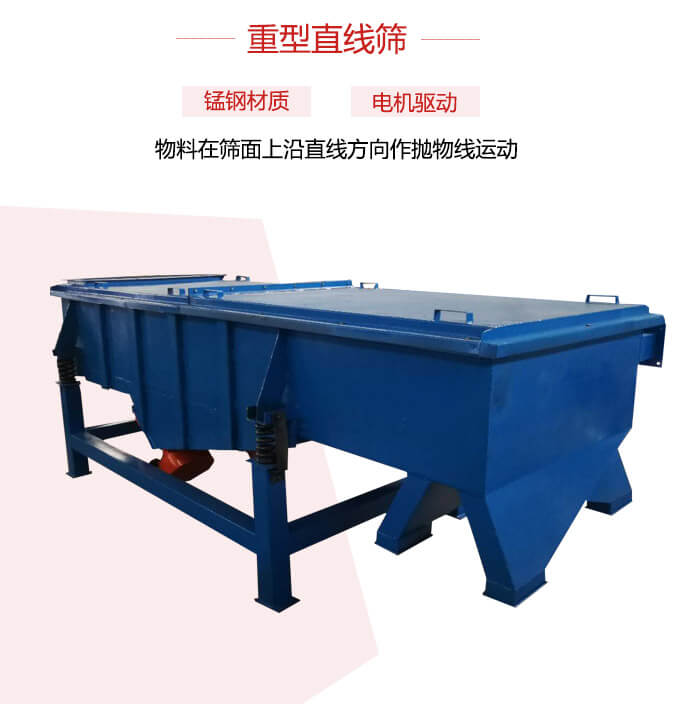

重型直线筛:电机与材质简单展示图

重型直线筛工作原理

重型直线筛在工作时,由激振器产生的激振力通过筛箱传递给筛箱内的筛面上,因激振器产生的激振力为纵向力,迫使筛箱带动筛网面作纵向前后位移,在一定条件下,筛网面上的物料因受激振力作用而被向前抛起,落下时小于筛孔的物料则透筛而落到下层,物料在筛网面上的运动轨迹为抛物运动,由于这样周而复始的物料运动,物料从入料端落入筛箱后,迅速前进、松散、透筛,完成筛分作业。

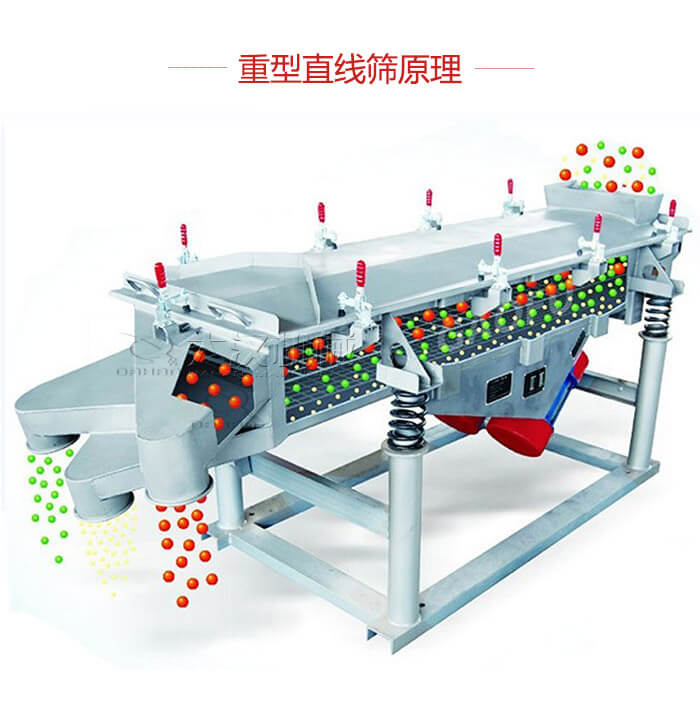

重型直线筛3d展示图

重型直线筛特点

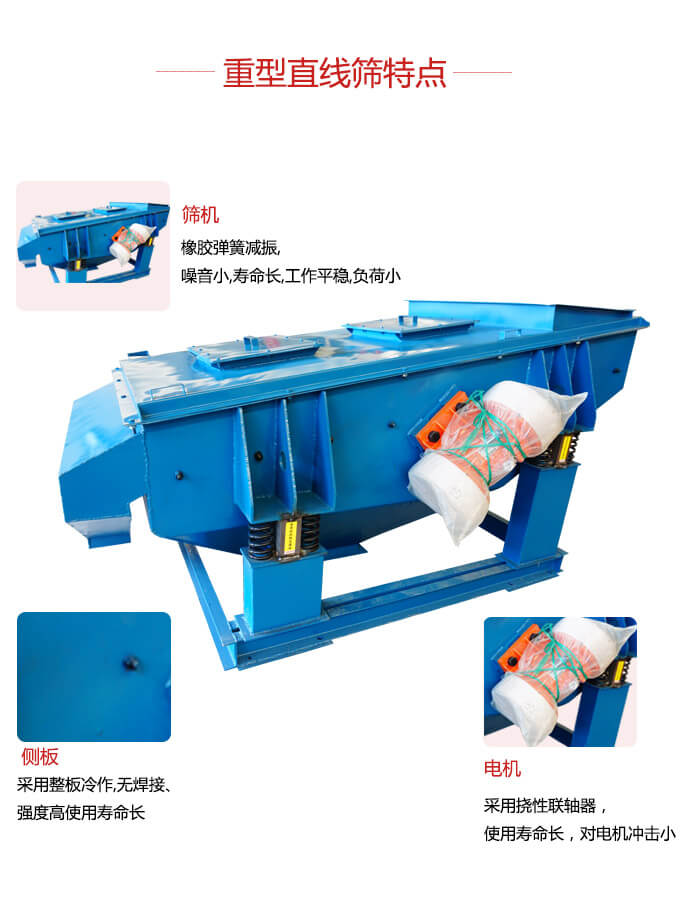

重型直线筛:筛机,侧板,电机展示图

1,筛机侧板采用整板冷作、无焊接、强度高使用寿命长。 横梁与侧板间联接采用抗扭剪高强螺栓联接,无焊接、横梁易更换。

2,筛机采用橡胶弹簧减振,与金属弹簧比,具有噪音小,寿命长,过共振动区平稳、 筛机各支点动负荷小等优点。

3,电机与激振器联接采用挠性联轴器,具有使用寿命长,对电机冲击小等优点。

4,振动器采用轴承稀油润滑、外置式块偏心结构。具有激振力大,轴承负荷小、温度低,噪音小等特点。(轴承温升小于35°)。

5,振动器整体拆装,维护、更换方便,大大缩短了检修周期。(更换振动器只需1~2小时)。

重型直线筛适用行业

重型直线振动筛多用在选矿、发电、制糖、选煤、制盐等工业部门,对中细物料进行干湿式筛分、脱水、脱介、脱泥。重型直线筛具有坚固耐用、结构先进、振动噪音小等优势。

重型直线筛适用行业展示图以及适用物料特性的简单展示

重型直线筛筛框选择

重型直线筛在筛框的选择上,已升级为筛板,从材质上有:棒条筛板、聚氨酯条梳筛板、喷涂梳齿筛板、铸造不锈钢筛板、橡胶筛板等。筛板从孔型上分为四种,即梳齿型、圆形孔、条缝型、方孔型。

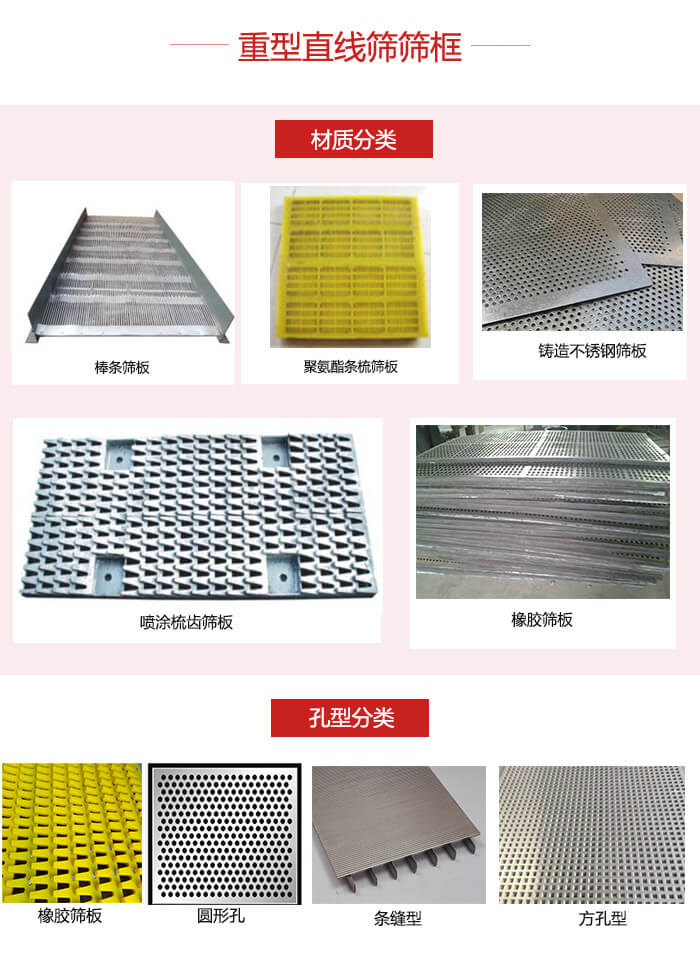

重型直线筛筛板:棒条,不锈钢,聚氨酯条梳筛板。孔型:条缝型,方孔型,圆形,橡胶型。

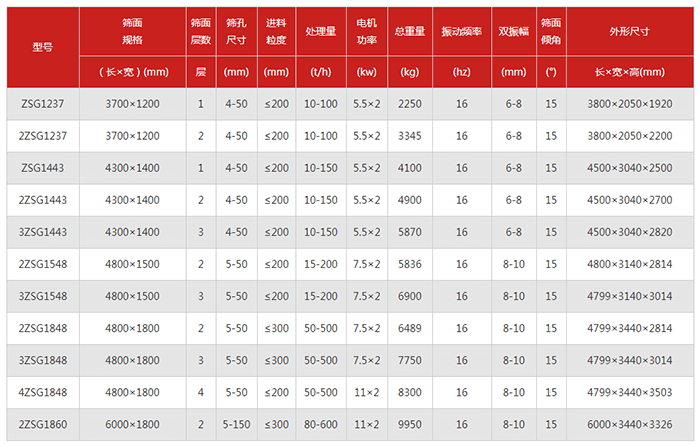

重型直线筛技术参数

具体型号有ZSG1536、ZSG1836、ZSG2050、2ZSG2050等。

重型直线筛筛板技术参数:电机功率kw:5.5-7.5振动频率hz:16双振幅mm:6-10
