旋振筛结构

发布时间:2022-03-08 15:41:59 作 者:LYQ 来 源:未知

旋振筛通过直立式振动电机产生的激振力,带动上下偏心重锤的运动,让筛箱进行水平、垂直、倾斜的三次元运动。

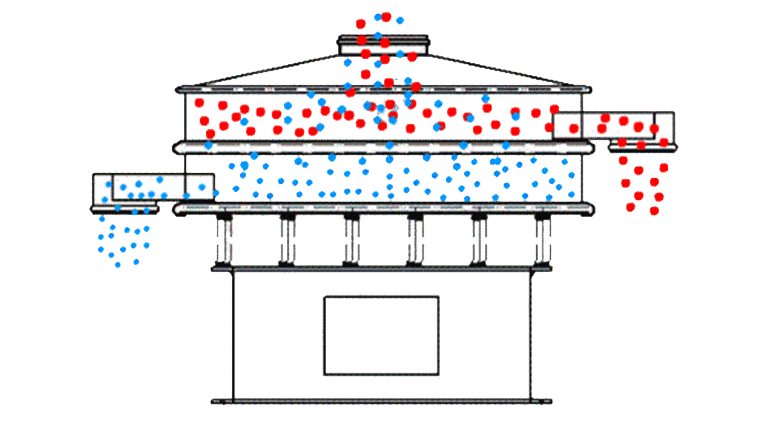

旋振筛运行原理图

那么是怎样的结构使旋振筛能够这样进行运动呢?本篇文章,我们就从旋振筛结构上来了解旋振筛的工作原理:

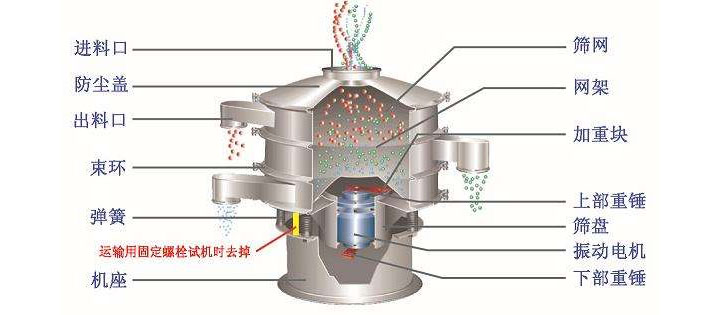

旋振筛结构图

旋振筛从上到下、从外到内主要由以下几部分组成:

(1)防尘盖、入料口

(2)筛框、筛网、筛架、束环、出料口

(3)振动电机、传振体、上下重锤

(4)隔振弹簧、弹簧垫圈

(5)底座、通风后盖



物料从旋振筛的入料口进入筛箱大结构中,通过电机带动上下偏心重锤的旋转运动,由于偏心重锤的重心并不统一,因此将电机产生的力变为水平、垂直、倾斜三种表现方式。

这种三次元运动传导在筛箱筛网的物料上,使得物料能够被层层筛分。

同时在旋振筛运动的同时,隔振弹簧缓冲了电机的振动力,避免由于激振力过强造成机器震裂损坏。



旋振筛具有较高筛分精度,可以用来筛分颗粒、片状物料以及细粉、微粉等轻细物料。

也可以进行干湿筛分,可以应用于:

旋振筛可筛分物料图

(1) 化工行业:树脂、颜料、石英砂等

(2)医药行业:中药粉、医药原料等

(3)食品行业:盐、淀粉、奶粉、豆浆、果汁等

(4)耐火材料类:玻璃、陶瓷、石灰粉、碳酸钙等

(5)公害回收处理:废水、 废油、粪尿等
