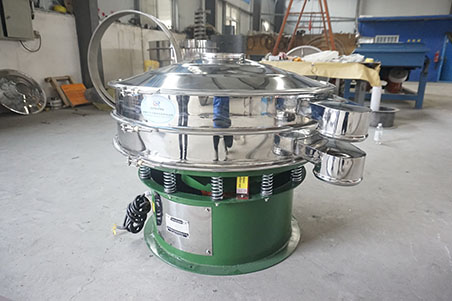

旋振筛

简述:旋振筛是一种高精度细粉筛分机械,其噪音低、效率高,快速换网需3-5分钟。

3KW功率:

2-500目筛网规格:

<Φ15-<Φ30进料粒度:

使用行业:食品行业、医药行业、冶金矿业

厂家微信

厂家直销
一对一指导
上门安装
质保1年

全国统一销售热线 0373-2682 333

免费获取报价

旋振筛

关于“大汉牌旋振筛”:

大汉牌系列旋振筛产品,经客户多年使用,获得大量的一线反馈建议,在自有成熟的筛机制造技术基础上,大汉机械工程师以满足客户需求为标准,多次技术改进,筛分效果更加优越,采用"强力"新型动力激振器,三维动力更加突出,适用范围更加广泛,大汉机械公司可根据客户需求设计特殊型号,无论物料是干是湿,是精细是粗糙,是比重大是比重轻,0-400目都可以筛选,不管是液态的,还是浆状的0-600目都可以过滤."大汉"旋振筛系列产品同时配备专门的筛网清理装置,把堵网率降低,过网率和处理精度得以有效提高."大汉"具备特殊型号制造的能力让顾客对"大汉"有更多的选择.

旋振筛概述

旋振筛适用于颗粒状物料例如:鸡精,麸皮,珍珠岩等

旋振筛是一种高精度细粉分级振动筛,根据外形结构被部分客户称呼为圆形振动筛,从材质上分标准型旋振筛和普通型旋振筛的,标准型的是与物料接触部分为304不锈钢材质,底座为碳钢材质,普通型的通体为普碳钢材质,旋振筛型号是从φ400-φ1800mm直径,旋振筛价格根据材质和直径大小、层数价格不同。

旋振筛分类

旋振筛可分为:单层,双层,三层,四层等。

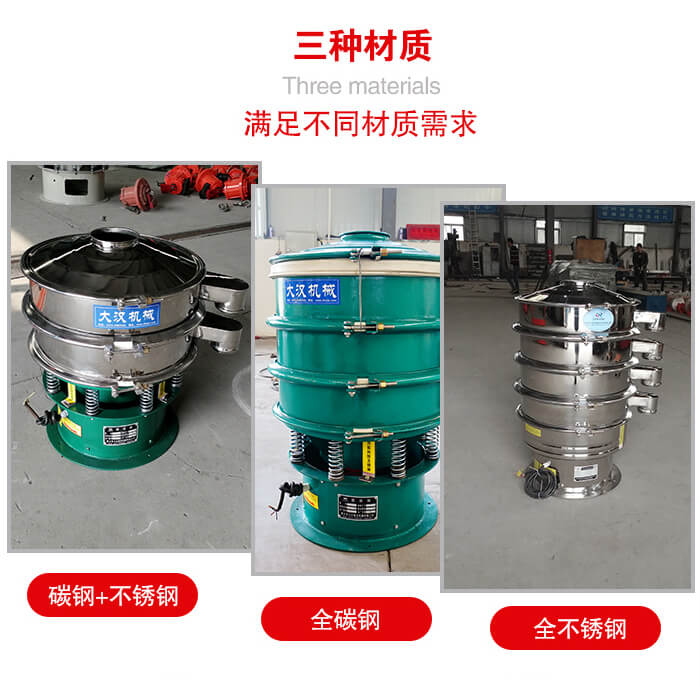

旋振筛材质碳钢+不锈钢,全碳钢,全不锈钢等。

旋振筛工作原理:

旋振筛工作原理是由直立式电机作激振源,电机上、下两端安装有偏心重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面。调节上、下两端的相位角,可以改变物料在筛面上的运动轨迹,由于其振动运转原理很多企业也称之为“三次元振动筛分过滤机”。

旋振筛结构原理示意图:

关于“旋振筛基本原理与运转轨迹”详解

旋振筛结构原理示意图:概率分级,物料由中心向四周运动,精密筛分:物料在筛面上运动轨迹较长特殊用途:物料有四周向中心运动。

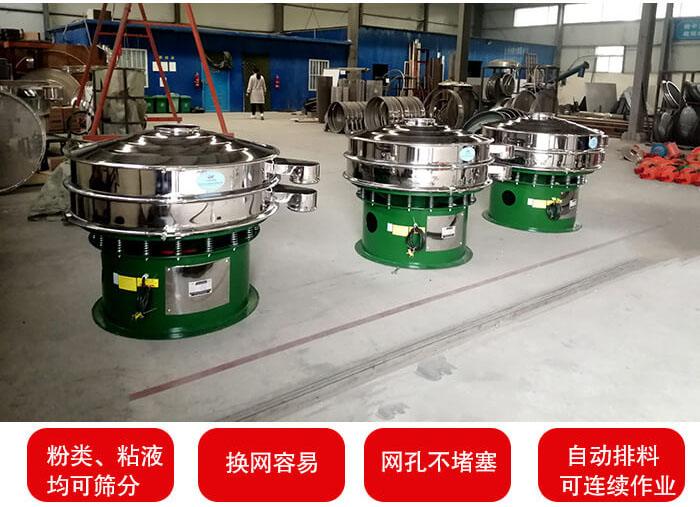

旋振筛的特点:

旋振筛采用圆形设计可针对分类,粘液等物料进行筛分过滤处理。同时能够完成自动化流水线工作。

1、效率高、设计精巧耐用,任何精类、粘液均可筛分。

2、换网容易、操作简单、清洗方便。

3、网孔不堵塞、粉末不飞扬、可筛至500目或0.028mm。

4、杂质粗料自动排出,可以连接作业。

5、独特网架设计,筛网使用时间长久,换网快,只需3-5分钟。

6、体积小,节省空间、移动方便。

7、筛网可以达到五层。

旋振筛结构图和技术参数:

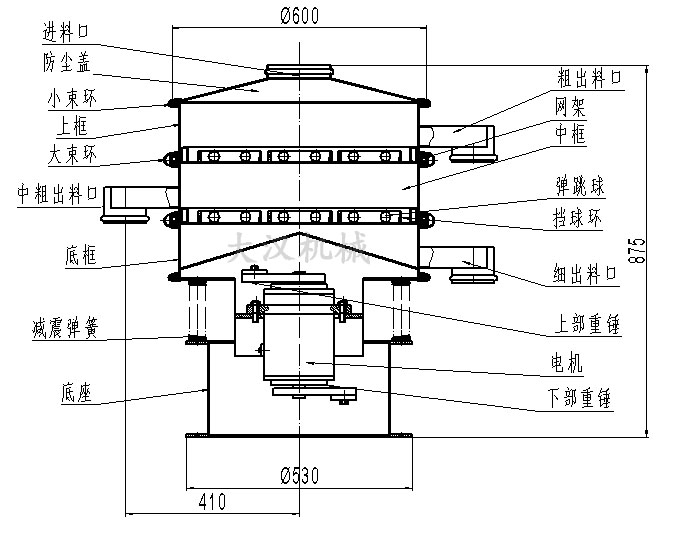

旋振筛结构图:进料口,防尘盖,大束环,网架,挡球环,底框。

型 号

DH-600

DH-800

DH-1000

DH-1200

DH-1500

DH-1800

DH-2000

直径mm

Φ600

Φ800

Φ1000

Φ1200

Φ1500

Φ1800

Φ2000

筛网面积m

0.24

0.45

0.67

1.0

1.6

2.43

3.01

筛网规格(目)

2-500

进料粒度mm

<Φ10

<Φ15

<Φ20

<Φ30

振次rpm

1500

1500

1500

1500

1500

1500

1500

有效筛面直mm

Φ560

Φ760

Φ930

Φ1130

Φ1430

Φ1760

Φ1960

层数

1-5

功率Kw

0.25

0.55

0.75

1.1

1.5

2.2

3

旋振筛适用的行业:

旋振筛适用的行业:食品行业,化工行业,冶金行业,公害处理等。

化工行业:树脂、涂料、工业药品、化妆品、油漆、中药粉等。

食品行业:糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。

金属、冶金矿业:铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。

公害处理:废油、废水、染整废水、助剂、活性碳等

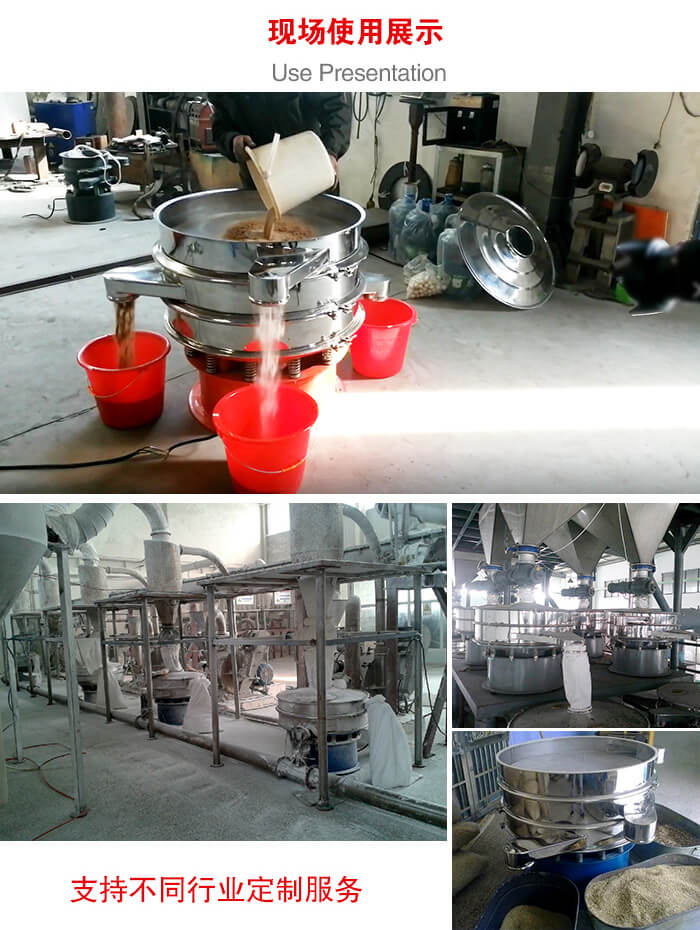

旋振筛使用现场图片展示:砂土筛分以及面粉流水线展示。
