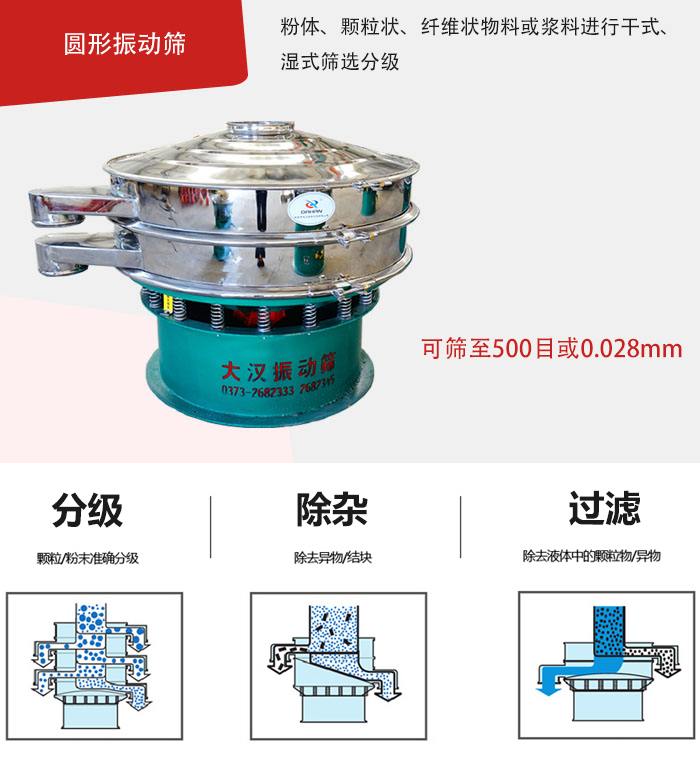

过滤,除杂,分级

联系方式
振动筛 > 产品中心 > 圆形振动筛

圆形振动筛

圆形振动筛由筛箱、筛网、振动器、减震弹簧以及弹跳球清网装置等组成。

600-20000mm筛网直径:

0.24-3.01㎡筛网面积:

2-500目筛网规格:

些物料具有粘性、强吸附性、易团聚等特殊物料

厂家微信

厂家直销
一对一指导
上门安装
质保1年

全国统一销售热线 0373-2682 333

免费获取报价

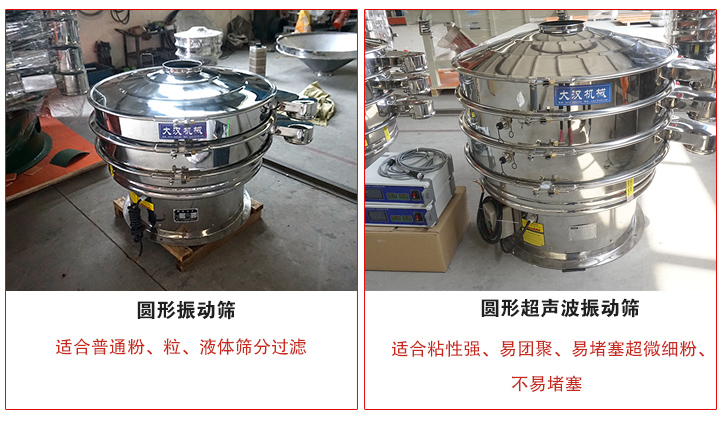

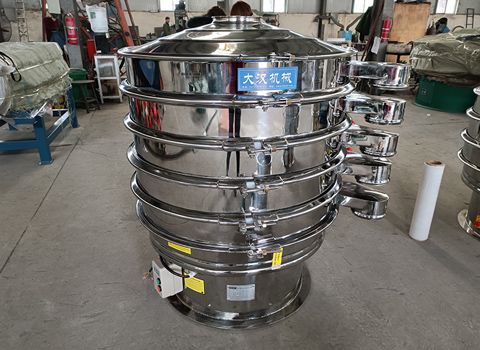

圆形振动筛

圆形振动筛介绍

圆形振动筛整体为圆形,处理量大,无清理死角。筛网面积㎡:0.24-3.01 功率kw0.25-3

圆形振动筛为圆运动振动,振幅强弱可调节,物料筛淌线长,多层筛分,各档规格筛选清晰,筛分效率高,适合采矿、砂石行业的筛分作用。

工作特点

圆形振动筛安装方便,结构简单,密封性好,筛分面积大产量高

1.全封闭结构,无粉浆溢出,环保性好

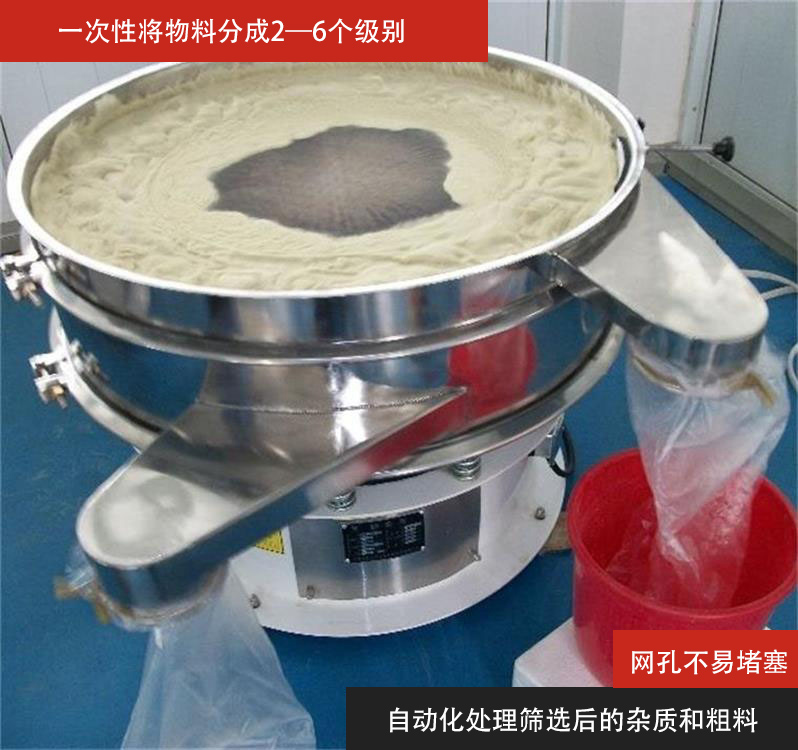

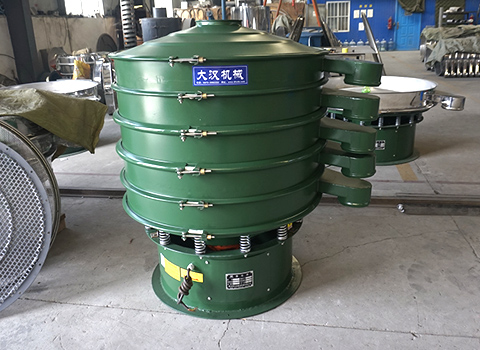

2.圆形振动筛可单层或多层组合安装使用,一次性将物料分成2—6个级别。

3.与物料接触部位皆采用不锈钢304材质,清洁卫生,符合食品要求。

4.筛网张紧合理,304不锈钢材质,使用寿命长:筛网结构装网、换网方便快捷,只需3-5分钟

5.圆形振动筛的出料口方向可360度任意调整,杂质、粗细料从不同的料口自动排出

6.圆形振动筛配备自动清洁装置(弹跳球装置),可有效地消除网孔堵塞,提高筛分效率。

圆形振动筛工作原理

工作原理

圆形振动筛是由直立式电机作为激振源,电机上、下两端安装有偏心重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面。调节上、下两端的相位角,可以改变物料在筛面上的运动轨迹。

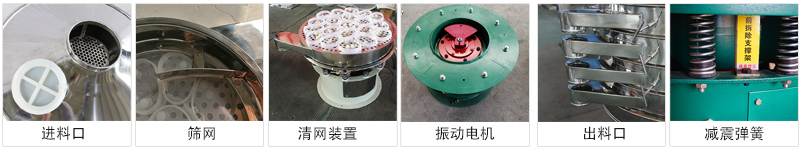

主要结构

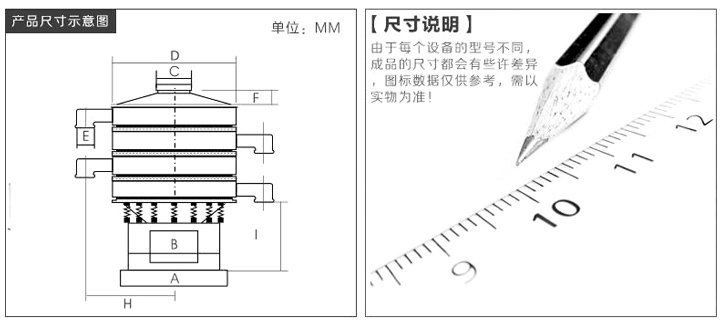

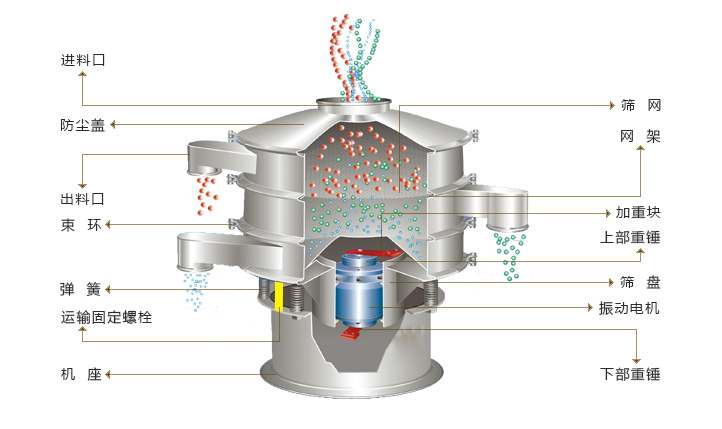

圆形振动筛整体结构图

圆形振动筛整体结构流程图进料口、上盖、小束环、上框、出料口、子母网、网架、橡胶球、隔离圈、托球盘、橡胶皮、束环、中框、下椎体、底框、出料口、橡胶皮、大束环、大盘、振子筒、电机、上弹簧座、弹簧、下弹簧座、底筒、检修门、地脚垫。

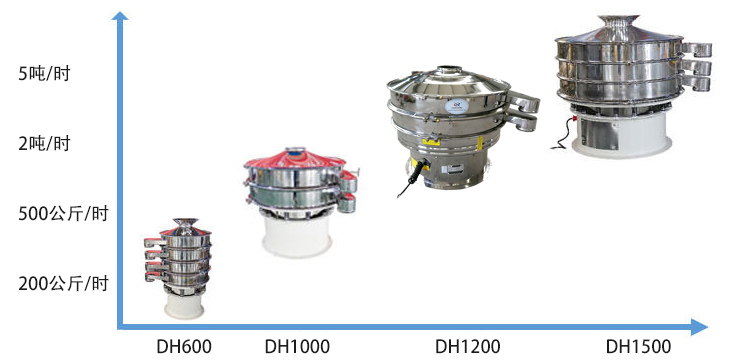

技术参数

型 号 DH-600 DH-800 DH-1000 DH-1200 DH-1500 DH-1800 DH-2000
直径mm Φ600 Φ800 Φ1000 Φ1200 Φ1500 Φ1800 Φ2000
筛网面积m 0.24 0.45 0.67 1.0 1.6 2.43 3.01
筛网规格(目) 2-500
进料粒度mm <Φ10 <Φ15 <Φ20 <Φ30
振次rpm 1500 1500 1500 1500 1500 1500 1500
有效筛面直mm Φ560 Φ760 Φ930 Φ1130 Φ1430 Φ1760 Φ1960
层数 1-5
功率Kw 0.25 0.55 0.75 1.1 1.5 2.2 3

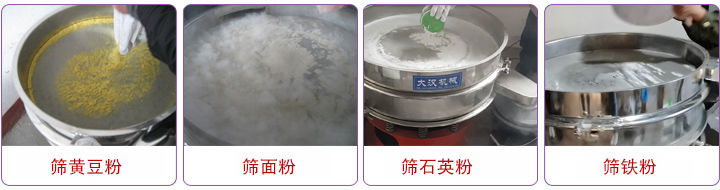

圆形振动筛目数参考

五谷颗粒类:

燕麦仁14目 决明子16目 玉米碎16目 大米12-14目 黑豆 5目 红豆5目 黄豆6目 薏米8目 绿豆10目 荞麦12目 黑米14目 糙米14目 芝麻24目 小米24目

粉末类:

中药粉一般60目,粗一点40月,口服60-80目 细中药面膜100-120目 炸鸡裹粉10-30目 玉米粉30目 杏仁粉30-40目 面粉50-60目 肠粉60目 五谷杂粮30-40目 三七粉80-100目 珍珠粉120-150目 松花粉80-120目 咖啡粉100-120目

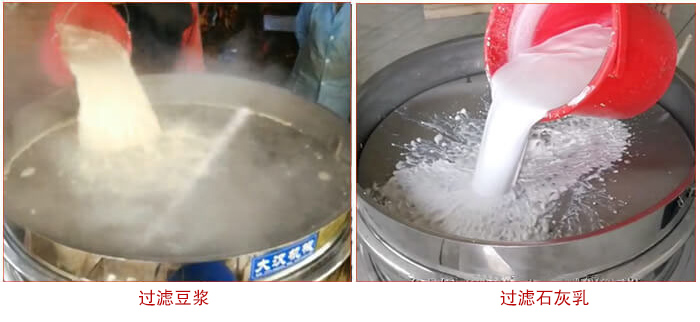

液体类:

过滤豆浆、蜂蜜60-120目 过滤药渣、汤渣、茶叶水80-150目

其他类:

花椒6目 虫粪筛30目 猫砂30-40目 蝴蝶面50目 辣椒籽8-10目 沙画80-120目 食用油、机械油渣150-200目 黄粉虫产卵筛12目

使用维护

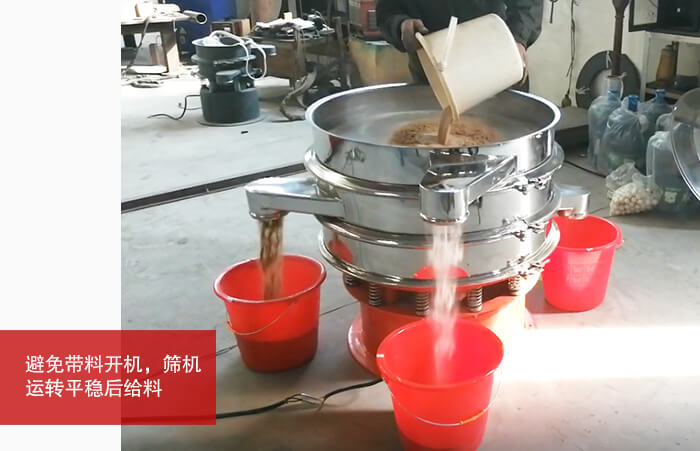

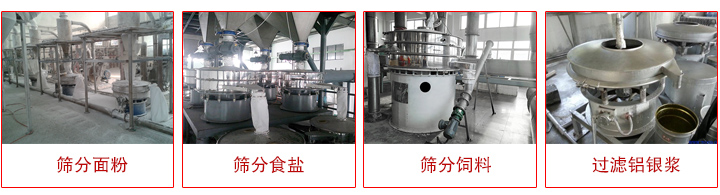

圆振动筛筛分物料使用现场

1、圆形振动筛应在筛面没有物料情况下启动,避免带料开机,筛机运转平稳之后进行给料;

2、停机前停止给料,等待筛面物料排出后再停机;

3、工作中时常观察圆形振动筛的筛机运转情况,如发现异常或者异响时,及时停机检查,找出原因,排除故障后在进行筛分工作;

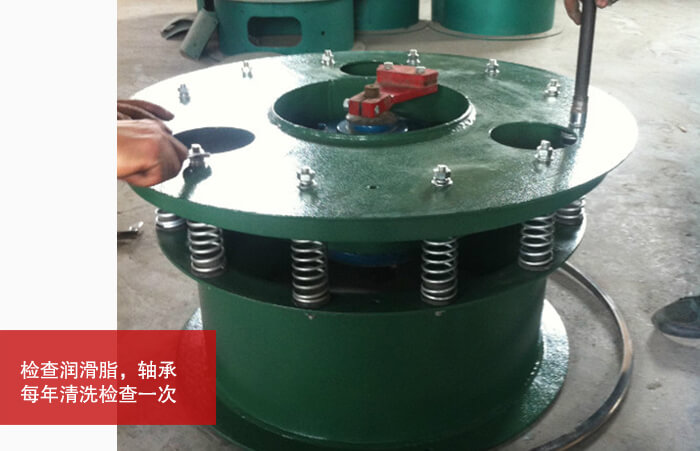

振动器在使用半年后,检查润滑脂的情况,如发现变干或者有硬块时,及时清洗更换新的润滑油,轴承每年清洗检查一次即可。

4、大汉机械温馨提醒:振动器在使用半年后,检查润滑脂的情况,如发现变干或者有硬块时,及时清洗更换新的润滑油,轴承每年清洗检查一次即可。

选型须知

1,配件组成

  我们在选购圆形振动筛时,首先要了解是由哪些配件组成,可以进行更好的了解,以及购买后可以更好的掌握。是由筛箱、筛网、振动器、减震弹簧以及弹跳球清网装置等组成;

2,确定物料性质与需求

确定物料性质与需求:根据自身产量来选择合适自己的机型

 除了上面需要了解配件组成之外,我们还需要确定自己的要求以及物料特性,例如:有一些物料具有粘性、强吸附性、易团聚等特殊物料就不能选用圆形振动筛;而要求指的是产量,根据自身产量来选择适合自己的机型;

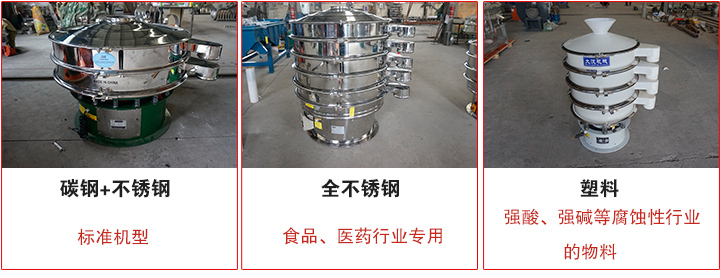

3,圆形振动筛选材的了解

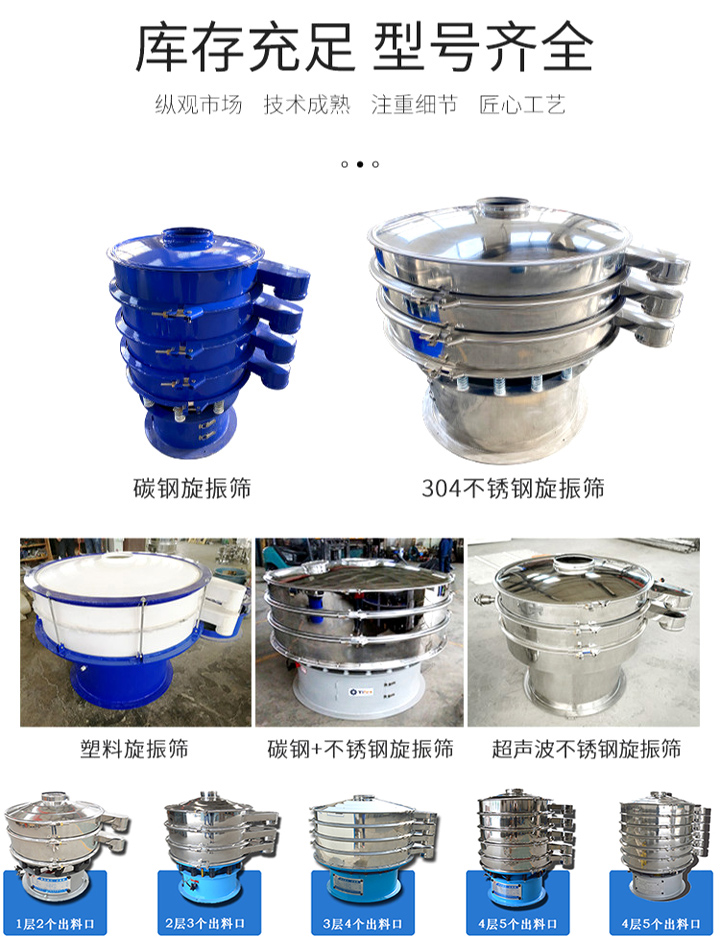

圆形振动筛选材:全不锈钢和局部不锈钢两种构造

  我们除了了解其配件组成、确定要求之外,我们还需要对选材进行了解;因为选材关系到质量以及后续使用过程中筛分效率和精度能否达到要求。圆形振动筛选材方面分为两种,一种是整机选用不锈钢材材质制成;另外一种是与物料接触部位选用不锈钢材质。

这两者都具有耐磨、耐腐蚀使用寿命长的特点;如对材质有更高要求可选用更高材质。我们在选型时根据物料特性、环境合理选择。

4,价格

  前面三点我们了解之后,接下来就是价格方面的了解了;因为价格也是影响我们选购因素之一。而影响价格不同原因也有很多,我们在之前也有介绍,例如选材、型号、定制和厂家地域上不同,都是影响价格不同因素所在。

  我们在选型时,从购买初衷出发,可以为自己带来更多效益,价格也就显得不是那么重要了。因此,我们在选型时,根据自身要求和物料特性合理选择适合自己的圆形振动筛设备

圆形振动筛振动调节方法

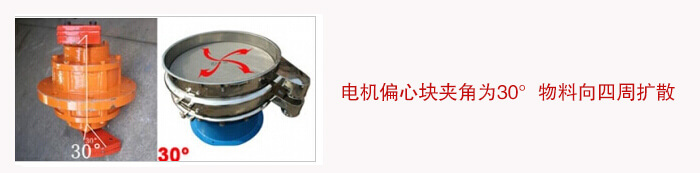

圆形振动筛振动电机30°物料运动轨迹展示图

1,首先要明确当前振动筛选机的电机角度,这个根据机械上所安装减震弹簧的数量来判断的,比如圆形振动筛上安装有12根弹簧,那么两个弹簧之间就是30度,将上下偏心块的中心各对准弹簧的中心时,电机角度就为30度,以此类推。

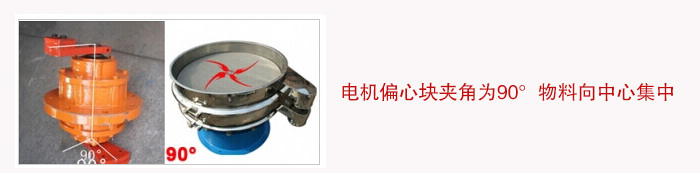

圆形振动筛振动电机90°物料运动轨迹展示图

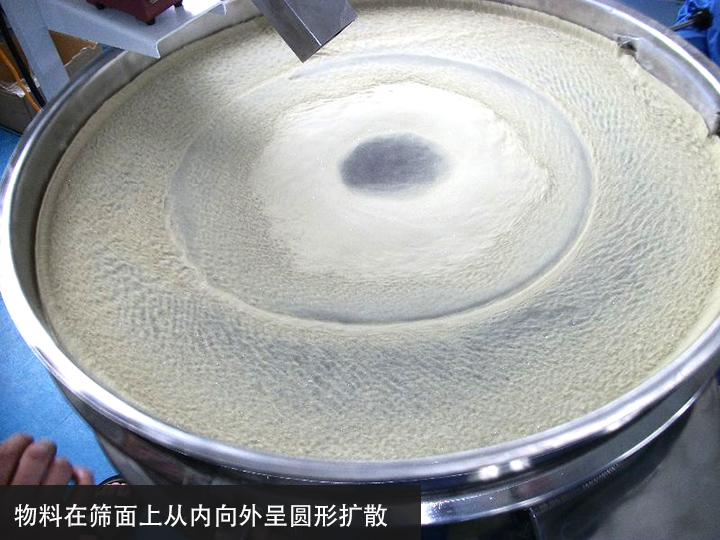

2,当你想让筛面上的物料迅速向四周扩散或是加快扩散时,需要把圆形振动筛的电机夹角调小,比如调到30度,或是20度,或是更小,角度越小物料向四周扩散的越快,反之就会越慢,当角度达到90度时,物料就会向筛面中心集中。

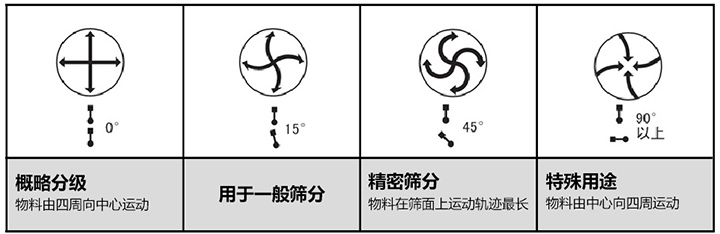

具体圆形振动筛电机偏心块的夹角和物料的运动轨迹如下图所示:
